高圧電源（モジュールタイプ） HFR/HGRシリーズ

HFRシリーズ（超低リップルタイプ）

正極性タイプ 負極性タイプ

モデル	最大出力				安全規格	お問い合わせ
	電圧	電流	電力	リップル
HFR5-0.3P	0.3kV	17mA	5W	0.005%p-p		購入前 購入後
HFR10-0.3P		34mA	10W			購入前 購入後
HFR30-0.3P		100mA	30W			購入前 購入後
HFR60-0.3P		200mA	60W			購入前 購入後
HFR5-0.6P	0.6kV	8.4mA	5W	0.005%p-p		購入前 購入後
HFR10-0.6P		17mA	10W			購入前 購入後
HFR30-0.6P		50mA	30W			購入前 購入後
HFR60-0.6P		100mA	60W			購入前 購入後
HFR5-1P	1kV	5mA	5W	0.005%p-p		購入前 購入後
HFR10-1P		10mA	10W			購入前 購入後
HFR30-1P		30mA	30W			購入前 購入後
HFR60-1P		60mA	60W			購入前 購入後
HFR5-1.5P	1.5kV	3.4mA	5W	0.005%p-p		購入前 購入後
HFR10-1.5P		6.7mA	10W			購入前 購入後
HFR30-1.5P		20mA	30W			購入前 購入後
HFR60-1.5P		40mA	60W			購入前 購入後
HFR5-3P	3kV	1.7mA	5WW	0.005%p-p		購入前 購入後
HFR10-3P		3.4mA	10W			購入前 購入後
HFR30-3P		10mA	30W			購入前 購入後
HFR60-3P		20mA	60W			購入前 購入後
HFR10-4P	4kV	2.5mA	10W	0.005%p-p		購入前 購入後
HFR30-4P		7.5mA	30W			購入前 購入後
HFR5-6P	6kV	0.84mA	5W	0.005%p-p		購入前 購入後
HFR10-6P		1.7mA	10W			購入前 購入後
HFR30-6P		5mA	30W			購入前 購入後
HFR60-6P		10mA	60W			購入前 購入後
HFR5-10P	10kV	0.5mA	5W	0.001%p-p		購入前 購入後
HFR10-10P		1mA	10W			購入前 購入後
HFR30-10P		3mA	30W			購入前 購入後
HFR60-10P		6mA	60W			購入前 購入後
HFR5-15P	15kV	0.34mA	5W	0.001%p-p		購入前 購入後
HFR10-15P		0.67mA	10W			購入前 購入後
HFR30-15P		2mA	30W			購入前 購入後
HFR60-15P		4mA	60W			購入前 購入後
HFR5-20P	20kV	0.25mA	5W	0.003%p-p		購入前 購入後
HFR10-20P		0.5mA	10W			購入前 購入後
HFR30-20P		1.5mA	30W			購入前 購入後
HFR60-20P		3mA	60W			購入前 購入後
HFR5-25P	25kV	0.2mA	5W	0.003%p-p		購入前 購入後
HFR10-25P		0.4mA	10W			購入前 購入後
HFR30-25P		1.2mA	30W			購入前 購入後
HFR60-25P		2.4mA	60W			購入前 購入後
HFR5-30P	30kV	0.17mA	5W	0.003%p-p		購入前 購入後
HFR10-30P		0.34mA	10W			購入前 購入後
HFR30-30P		1mA	30W			購入前 購入後
HFR60-30P		2mA	60W			購入前 購入後

モデル	最大出力				安全規格	お問い合わせ
	電圧	電流	電力	リップル
HFR5-0.3N	-0.3kV	17mA	5W	0.005%p-p		購入前 購入後
HFR10-0.3N		34mA	10W			購入前 購入後
HFR30-0.3N		100mA	30W			購入前 購入後
HFR60-0.3N		200mA	60W			購入前 購入後
HFR5-0.6N	-0.6kV	8.4mA	5W	0.005%p-p		購入前 購入後
HFR10-0.6N		17mA	10W			購入前 購入後
HFR30-0.6N		50mA	30W			購入前 購入後
HFR60-0.6N		100mA	60W			購入前 購入後
HFR5-1N	-1kV	5mA	5W	0.005%p-p		購入前 購入後
HFR10-1N		10mA	10W			購入前 購入後
HFR30-1N		30mA	30W			購入前 購入後
HFR60-1N		60mA	60W			購入前 購入後
HFR5-1.5N	-1.5kV	3.4mA	5W	0.005%p-p		購入前 購入後
HFR10-1.5N		6.7mA	10W			購入前 購入後
HFR30-1.5N		20mA	30W			購入前 購入後
HFR60-1.5N		40mA	60W			購入前 購入後
HFR5-3N	-3kV	1.7mA	5W	0.005%p-p		購入前 購入後
HFR10-3N		3.4mA	10W			購入前 購入後
HFR30-3N		10mA	30W			購入前 購入後
HFR60-3N		20mA	60W			購入前 購入後
HFR10-4N	-4kV	2.5mA	10W	0.005%p-p		購入前 購入後
HFR30-4N		7.5mA	30W			購入前 購入後
HFR5-6N	-6kV	0.84mA	5W	0.005%p-p		購入前 購入後
HFR10-6N		1.7mA	10W			購入前 購入後
HFR30-6N		5mA	30W			購入前 購入後
HFR60-6N		10mA	60W			購入前 購入後
HFR5-10N	-10kV	0.5mA	5W	0.001%p-p		購入前 購入後
HFR10-10N		1mA	10W			購入前 購入後
HFR30-10N		3mA	30W			購入前 購入後
HFR60-10N		6mA	60W			購入前 購入後
HFR5-15N	-15kV	0.34mA	5W	0.001%p-p		購入前 購入後
HFR10-15N		0.67mA	10W			購入前 購入後
HFR30-15N		2mA	30W			購入前 購入後
HFR60-15N		4mA	60W			購入前 購入後
HFR5-20N	-20kV	0.25mA	5W	0.003%p-p		購入前 購入後
HFR10-20N		0.5mA	10W			購入前 購入後
HFR30-20N		1.5mA	30W			購入前 購入後
HFR60-20N		3mA	60W			購入前 購入後
HFR5-25N	-25kV	0.2mA	5W	0.003%p-p		購入前 購入後
HFR10-25N		0.4mA	10W			購入前 購入後
HFR30-25N		1.2mA	30W			購入前 購入後
HFR60-25N		2.4mA	60W			購入前 購入後
HFR5-30N	-30kV	0.17mA	5W	0.003%p-p		購入前 購入後
HFR10-30N		0.34mA	10W			購入前 購入後
HFR30-30N		1mA	30W			購入前 購入後
HFR60-30N		2mA	60W			購入前 購入後

正極性タイプ 負極性タイプ

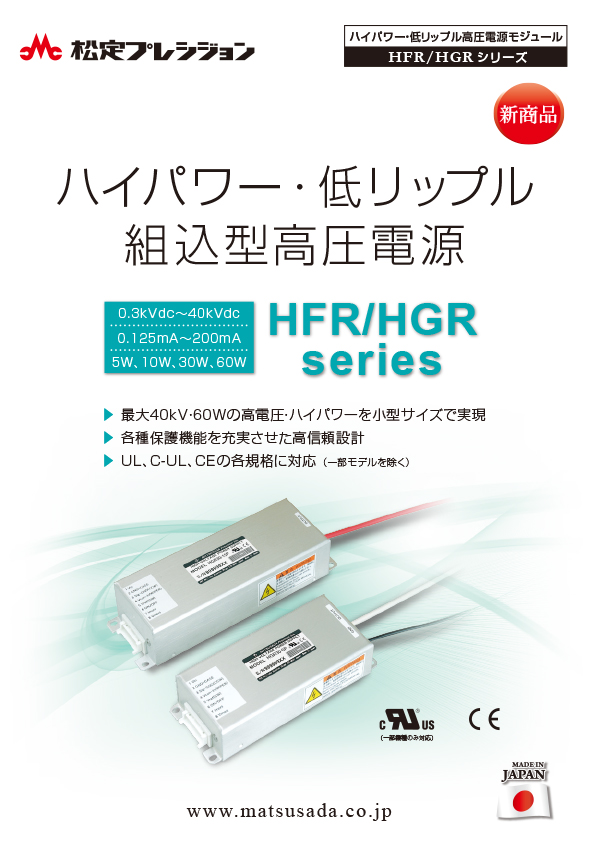

HFR/HGRシリーズカタログ
