0120-747-636フローティンググランドとは、アースグランドから電気的に絶縁された回路のグランド電位のことです。

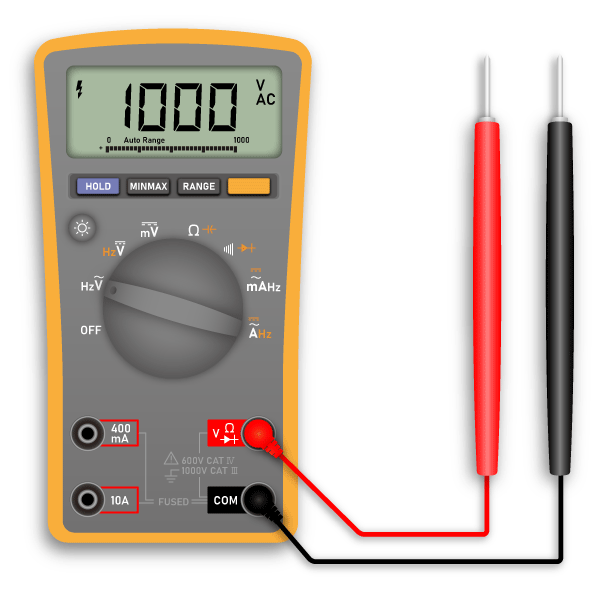

フローティンググランドは、電気的な測定やグランドループの排除によるノイズ低減、変圧器、通信、特殊な高電圧の電源回路で使われる電気用語です。電気計測機器の多くは、フローティンググランドで使用され、より繊細で精密な測定を可能にしています。また、バッテリーで動作する電子デバイスや航空機など物理的にグランド電位につながらない回路もフローティンググランドと言えます。
松定プレシジョンでは、直流電源や高圧電源製品の一部にフローティンググランドオプションを用意しています。これは、負荷に流れる電流を正確に測定するために用意されています。
フローティンググランドオプションを提供している製品例：
また、高電圧の電源回路での「フローティンググランド」は、高電圧の上で動作する別の電源回路を指します。例えば、電子顕微鏡やX線管などの電子銃で使われるフィラメントや静電レンズは、フローティンググランドで使われる電源です。
松定プレシジョンでは、高電圧のフローティンググランドで使える電源（フローティング電源）を製造しています。フローティング電源は、高電圧のフローティングで使えるように絶縁性能を強化したDC-DCコンバータです。
直流電源の出力
一般的に、プラス出力とマイナス出力、グランド端子のある直流電源では、マイナス出力とグランド（GND）端子は、ショートバーで接続されています。出力をフローティンググランドで使用する場合は、このショートバーを外します。

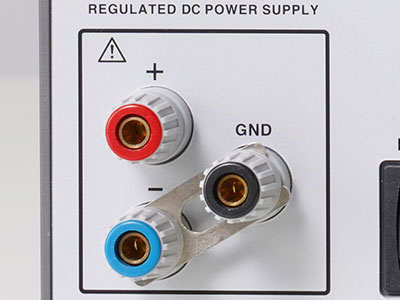

(プラス電源)

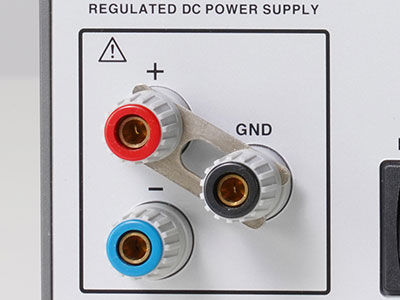

(マイナス電源)

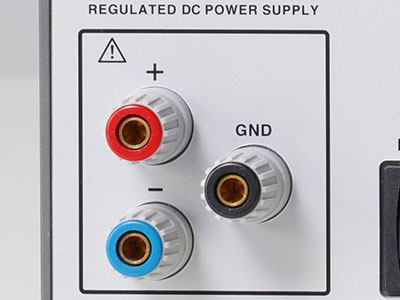

(フローティング電源)
注意：
製品により、動作が異ったりフローティングでの動作が保証されていない場合があります。
接地ショートバーを取り外すと、安全性とEMI性能に影響する可能性があります。
フローティンググランドで使える電源「フローティング電源」の利用例や、「フローティング」などの用語解説は、こちら。
