NEW

ワンラックで最大150kWの大出力が可能な回生電源

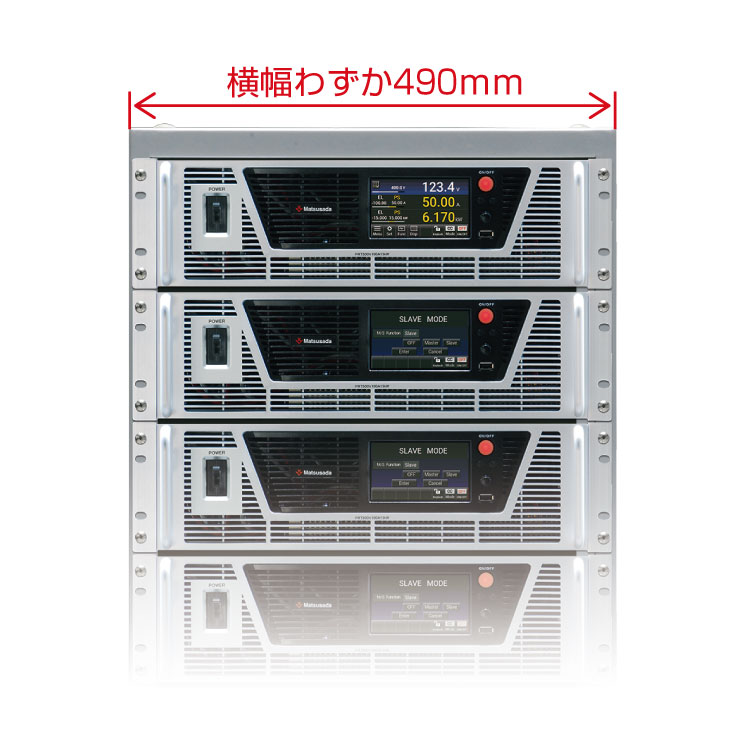

横幅490mmの省スペース19インチラック

標準装備
can
バッテリシュミレータ
  • 最大3600A(10台接続時)
  • 最大150kW(10台接続時)

キャビネット1台に収納した大容量回生電源（双方向電源）

回生型直流電源PBRMシリーズは、PBRシリーズを最大10台並列接続し、キャビネットに収納し1台の大容量回生電源（大容量双方向電源）です。1台の大容量直流電源としての使用はもちろん、電力回生型直流電子負荷としてもご利用いただけます。両方の機能を合わせもつことで大容量モータのインバータやパワーコンディショナ、車載バッテリ、双方向のDC-DCコンバータなどの評価の際に接続を切り替えることなくスマートに行うことができます。キャビネット内部は、あらかじめ配線されていますので、セットアップの手間を省けます。また、キャスター付きのキャビネットですので、楽に移動することが出来ます。

ベース機種のPBRシリーズにつきましては、こちらよりご確認ください。

回生型直流電源（双方向電源）とは？

回生型直流電源は、回生電源や回生電子負荷、双方向電源とも呼ばれ、1台で直流電源と直流電子負荷の機能を持ち、電子負荷動作時に電力を交流電源（系統）側に回生する機能を持つ電源です。
直流電源と直流電子負荷の機能を合わせもつことで、モータのインバータやパワーコンディショナ、バッテリ、双方向のDC-DCコンバータなどの評価の際に接続を切り替えることなくスマートに行うことができます。

PBR/PBRMシリーズ 紹介動画 PBR/PBRM紹介動画｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

国際情勢の変化に伴う、エネルギー危機への対応としてエネルギーの多様化が求められています。また、温室効果ガスの発生を抑制するための、カーボンニュートラルやカーボンオフセットといった取り組みにより、太陽光発電や風力発電、グリーン水素などの再生可能エネルギーの利用が推進されています。それにより、EVなどのパワートレーンの電動化や家庭用蓄電池、燃料電池などの開発や普及が進められています。
回生型直流電源PBRシリーズは、このような社会情勢に合わせて、電力を回生しエネルギーを有効に使うだけでなく、インバータやコンバータなど電力を効率的に使う機器の開発や評価に貢献しています。

主な用途

今後、CO2を排出しない新しいエネルギー開発や新しい電池素材の研究・開発、内燃機関を持つ自動車からハイブリット車（HEV）、プラグインハイブリット（PHEV）、電気自動車（EV）、燃料電池車（FCV）へのシフトがさらに加速していきます。また、二輪車においても同じようにEVバイクへの転換が進んでいきます。そこで、小型・大容量回生型電源PBR/PBRMシリーズで開発・評価・出荷検査等を強力にサポートいたします！

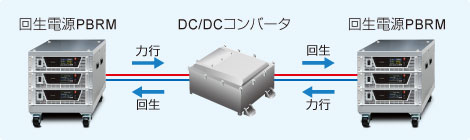

双方向DC/DCコンバータ評価

入口・出口にPBRを2台準備することで、従来の電源と電子負荷の組み合わせのような配線の切り替えなどの段取り替えから解放されます。1台を力行モード、もう1台を回生モードで使用することで使用電力を低減できます。

双方向DC/DCコンバータ評価｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

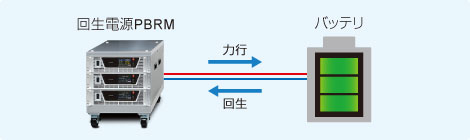

バッテリ充電/放電試験

1台で充電・放電動作ができます。従来の電源と電子負荷の組み合わせで発生していた段取り返え時間の短縮や、専用ソフトウェア（PBR-BT）を準備しているので、ソフトウェア構築の時間の有効利用に貢献します。PBR/PBRMシリーズであれば、1500Vまでの高電圧バッテリーの充放電サイクル試験することが出来ます。

バッテリ充電/放電試験｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

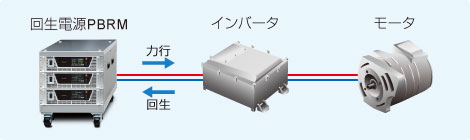

インバータ/モータ評価

モータやインバータからの逆起電流を1台で吸収できます。
バッテリ模擬電源として力行・回生ができる回生式直流電源が必要とされます。
　

インバータ/モータ評価｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

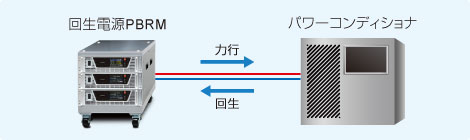

蓄電用パワーコンディショナ評価

回生式直流電源でバッテリの模擬動作をし、パワーコンディショナの評価が出来ます。バッテリシュミレータ機能：MBSやSOC自動可変機能：-LAsocを使うことで簡単に評価可能です。

蓄電用パワーコンディショナ評価｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

その他の用途

特長

現場の省スペースに貢献

圧倒的にコンパクトなPBR/PBRMはお客様の省スペース化へとつながります。回生式直流電源が省スペースになったことで、他の計測器なども置けるようになりスペースを有効に活用できます。

省スペース｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

How to compact

排熱の効率アップ｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

最先端半導体デバイス
電源内部の発熱そのものを抑えるために、高効率の半導体素子をはじめとする最新のデバイスを厳選して採用しています。これにより、高い性能をフルに発揮するために十分な冷却性能を備えることができます。

エアスルー回路ブロック技術
回路ブロックの構成を見直し小型化するとともに、デッドスペースを極力排除して空間効率に優れたブロックの配置を徹底的に追及しました。結果として、従来は排熱のために空けておく必要があった内部の空間を最小限に抑えた高密度実装が可能となり、装置全体の高さをわずか133mmのコンパクトサイズに収めることに成功しました。

豊富なラインナップで多用途に対応

PBRMシリーズは最大10台まで並列接続することで出力を増大する事が可能です。5kW～150kWまで60を超える豊富なラインナップをご用意、用途・仕様に応じた最適なモデルをお選びいただけます。
PBRMシリーズのラインナップはこちら

豊富なラインナップ｜PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

ラインナップ

モデル 台数 カ行・回生最大値 お問い合わせ
電圧 [Vdc] 電流 [A] 電力 [kW]
PBRM80V720A30kW 2 80V 720A 30kW 購入前 購入後
PBRM80V1080A45kW 3 1080A 45kW 購入前 購入後
PBRM80V1440A60kW 4 1440A 60kW 購入前 購入後
PBRM80V1800A75kW 5 1800A 75kW 購入前 購入後
PBRM80V2160A90kW 6 2160A 90kW 購入前 購入後
PBRM80V2520A105kW 7 2520A 105kW 購入前 購入後
PBRM80V2880A120kW 8 2880A 120kW 購入前 購入後
PBRM80V3240A135kW 近日発売 9 3240A 135kW 購入前 購入後
PBRM80V3600A150kW 近日発売 10 3600A 150kW 購入前 購入後
PBRM200V420A30kW 2 200V 420A 30kW 購入前 購入後
PBRM200V630A45kW 3 630A 45kW 購入前 購入後
PBRM200V840A60kW 4 840A 60kW 購入前 購入後
PBRM200V1050A75kW 5 1050A 75kW 購入前 購入後
PBRM200V1260A90kW 6 1260A 90kW 購入前 購入後
PBRM200V1470A105kW 7 1470A 105kW 購入前 購入後
PBRM200V1680A120kW 8 1680A 120kW 購入前 購入後
PBRM200V1890A135kW 近日発売 9 1890A 135kW 購入前 購入後
PBRM200V2100A150kW 近日発売 10 2100A 150kW 購入前 購入後
PBRM500V200A30kW 2 500V 200A 30kW 購入前 購入後
PBRM500V300A45kW 3 300A 45kW 購入前 購入後
PBRM500V400A60kW 4 400A 60kW 購入前 購入後
PBRM500V500A75kW 5 500A 75kW 購入前 購入後
PBRM500V600A90kW 6 600A 90kW 購入前 購入後
PBRM500V700A105kW 7 700A 105kW 購入前 購入後
PBRM500V800A120kW 8 800A 120kW 購入前 購入後
PBRM500V900A135kW 近日発売 9 900A 135kW 購入前 購入後
PBRM500V1000A150kW 近日発売 10 1000A 150kW 購入前 購入後
PBRM850V106A30kW 2 850V 106A 30kW 購入前 購入後
PBRM850V159A45kW 3 159A 45kW 購入前 購入後
PBRM850V212A60kW 4 212A 60kW 購入前 購入後
PBRM850V265A75kW 5 265A 75kW 購入前 購入後
PBRM850V318A90kW 6 318A 90kW 購入前 購入後
PBRM850V371A105kW 7 371A 105kW 購入前 購入後
PBRM850V424A120kW 8 424A 120kW 購入前 購入後
PBRM850V477A135kW 近日発売 9 477A 135kW 購入前 購入後
PBRM850V530A150kW 近日発売 10 530A 150kW 購入前 購入後
PBRM1500V60A30kW 2 1500V 60A 30kW 購入前 購入後
PBRM1500V90A45kW 3 90A 45kW 購入前 購入後
PBRM1500V120A60kW 4 120A 60kW 購入前 購入後
PBRM1500V150A75kW 5 150A 75kW 購入前 購入後
PBRM1500V180A90kW 6 180A 90kW 購入前 購入後
PBRM1500V210A105kW 7 210A 105kW 購入前 購入後
PBRM1500V240A120kW 8 240A 120kW 購入前 購入後
PBRM1500V270A135kW 近日発売 9 270A 135kW 購入前 購入後
PBRM1500V300A150kW 近日発売 10 300A 150kW 購入前 購入後

※回生された電力は全て構内で消費されることを前提に設計されています。

PBRシリーズ単体でお求めの方はこちら

機能

フロントUSB端子を利用した2つの便利機能

フロントUSB端子｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

データロガーやパソコンと常時接続不要！

配線・準備時間の短縮に貢献し、パソコン持ち込み禁止エリアでのサイクル試験などに最適です！

データログ機能内臓
USBメモリを接続するだけで、最速0.1s間隔で出力データをロギング可能です。また、ログデータは、添付の松定ログビューアー（MLV）でCSV出力可能です。

パソコンを常設できない場所でもシーケンス動作可能
添付の松定シーケンスソフトウェア（MSS）から作成したシーケンスプログラムを、USBメモリに保存。フロントUSB端子からロードし、電源だけでシーケンス動作をさせることができます。

アプリケーションパッケージ（添付品）

3種類のアプリケーションソフトウェアを標準添付しています。フロントUSB端子を使ってデータの連携ができます。

(1)シーケンス機能：MSS（Matsusada test Sequence Software）

シーケンスプログラムを知識がなくても簡単に作成
松定シーケンスソフトウェア（MSS）は、プログラミングの知識が無くても、パラメーターを設定するだけでシーケンスプログラムを作成することができます。MSSを使用することでより簡単・楽に作成して頂くことができます。
作成したシーケンスは、USBメモリに保存し、フロントUSB端子から最大1,024ステップのシーケンスプログラムをロード可能です。
シーケンス機能：MSS｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

(2)動作ログ表示機能：MLV（Matsusada Log Viewer）

動作ログを即グラフ化
松定ログビューアー(MLV)を使用することで、ログファイルを読み込み、グラフ化することができます。
動作ログのデータ編集をスムースに
必要な項目を選択し、CSV形式での保存もできる為、表計算ソフトウェアなどの編集もスムースに実行できます。
シーケンス機能：MSS｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

(3)バッテリシミュレータ機能：MBS（Matsusada Battery Simulator）

バッテリの動作をグラフで簡単設定

松定バッテリシミュレータ(MBS)を使用することでバッテリ基本特性であるI-Vカーブを簡単に模擬することができます。PBR/PBRM本体の定格電圧/電流範囲内において、電圧/電流値を最大1001点設定することができる為、よりリニアな特性模擬が可能です。MBSで作成したパターンをUSBメモリに保存。PBR/PBRM本体のフロントUSB端子からロードし、使用できます。グラフを見ながら数値を入力はもちろん、グラフを直接ドラッグすることでも設定できる為、直感的に操作できます。PBR/PBRMシリーズであれば、最大1500Vまでの高電圧バッテリーをシミュレーションすることが出来ます。

バッテリシミュレーターについての解説はこちら
バッテリの動作をグラフで簡単設定｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

SOC自動可変機能（オプション）：-LAsoc

SOC自動可変機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

バッテリ充電率を計算し、I-Vカーブを自動切換
バッテリ充電率の増減に伴うI -V特性の変化を模擬することが可能です。これにより、充電率の変化による対象物の特性評価などをスムースに行うことができます。ソフトウェアが力行及び回生動作時間と電流値からバッテリ充電率（％）を計算し、作成したI-Vカーブを自動で切り替えます。力行動作時はSOCが下降、回生動作時はSOCが上昇します。
また、グラフパターンは最大100個まで生成することができます。

リモート制御ソフトウェア（別売品）：DigiConシリーズ

DigiConは、LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーション・ソフトウェアです。複数台の電源を同時または、個別に制御できます。

  • PRKT、PRT/PRTM、PBR/PBRM、P4KF、PKTS、HARSシリーズに対応
  • すべての機能をリモート制御可能
  • 「設定ソフトウェア」と「運転ソフトウェア」で構成
  • マルチメータやデータロガー、恒温槽との連携が可能
  • グラフィカルユーザーインターフェース（GUI）で簡単操作
  • プログラミングの知識が無くても自動検査システムの構築が可能
  • リアルタイムログのグラフ表示と保存が可能

マルチメータやデータロガー、恒温槽との連携が可能

マルチメータやデータロガーなどの計測器や恒温槽と連携することで、外部の状況に応じたプログラムの遷移が可能です。これにより、設定時間を待たずに計測器の終了条件を満たした時点で次のステップに遷移したり、シーケンスの途中で問題が発生しても安全にプログラムを終了することが出来ます。

リモート制御ソフトウェア：DigiCon マルチメータやデータロガー、恒温槽との連携が可能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

簡単操作で、自動検査システムをスピーディーに構築可能

設定値のグラフ表示などグラフィカルなユーザーインターフェースで、簡単に操作が出来ます。プログラミングの知識が無くても、評価試験のプログラムや検査システムの構築が可能です。
自動車や家電、医療分野などの電子機器や電子デバイスの長期間信頼性試験など多分野・多用途でご利用いただけます。

リモート制御ソフトウェア：DigiCon 簡単操作で、自動検査システムをスピーディーに構築可能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

大型カラータッチパネルを採用

大型カラータッチパネルを採用し、操作性・視認性を大幅にUPさせました。

  • 出力(電圧/電流/電力)や各パラメータの設定も簡単！
  • 複雑なシーケンスも楽々設定！
  • 従来機種には無かったエラー検出もお好みで選択！
  • 力行/回生の動作モードを表示カラーで瞬時に判断！
  • 設定変更ダイヤルも従来通りの設定と使い分けも可能！
操作性を追求した大型パネル｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

シーケンス機能

シーケンス機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

プログラムイメージ [添付ソフトウェアからのシーケンス作成も可能です。]

ステップ時間やステップ振幅、ランプ、CV/CCモード、シーケンス終了設定、ステップジャンプ、ジャンプ回数などのパラメータをフロントパネル上での操作だけでプログラミングできるシーケンス機能を備えています。 これにより任意の波形生成が可能になり、実験や評価、検証などの様々な用途にご利用いただけます。
専用ソフトウェアからのシーケンス作成も可能です。

CV/CC優先設定機能

CV/CC 優先設定機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン
CV（定電圧）優先/CC（定電流）優先モードを選択・設定できます。
ダイオード等、ある点で抵抗値が急激に変化する負荷においては、CVモードで立ち上げると電流がオーバーシュートしてしまいます。
PRTシリーズでは、CC優先モードを選択することによりオーバーシュートの発生を抑えます。
高出力レーザダイオードなど高価な負荷を破損させてしまうリスクを低減することができます。

内部抵抗可変機能（CVモード時）

内部抵抗可変機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン
内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させます。
バッテリ、太陽電池、燃料電池を疑似することができます。
（内部抵抗値の設定範囲は0Ω～定格電圧/定格電流となります。）

プリセットメモリ機能

パワーオフ時に自動でプリセット値を保存します。
その他にも出力電圧、出力電流および出力電力の設定値をそれぞれ3つまで保存することができます。

安全なアナログ入出力制御

電圧/電流/電力の外部アナログ入出力制御は、標準で電源出力とアイソレートされています。
複数の電源をコントロール/モニタする時でも、外部アナログ入出力制御はシャーシ（接地）電位なので、より安全に使用する事ができます。

外部アナログ制御

リモート出力ON/OFF制御

リレーまたはTTL信号により出力をON/OFFすることができます。信号の論理は5Vを入力することで選択できます。

リモートセンシング

出力線の抵抗分(R)による電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。（最大0.5Vまで）

リモート/ローカル切替

出力電圧制御・出力電流制御・出力電力制御・抵抗・過電圧保護・過電流保護・過電力保護の中から選択された最大3つまでのモードをリレーかTTL信号により切り替えられます。

ステータス出力

エラー検出を自由自在に！

出力モニタ（電圧・電流）
出力制御（電圧・電流・電力・過電圧保護・過電流保護護・過電力保護）

必要な機能だけ選択！準備する指令電圧を最小限に!!
『電圧・電流・電力・OVP・OCP・OPP』の中から最大3つまで選択できます。

詳しくは、こちらよりカタログをダウンロードのうえご確認ください。

残電圧検知LED

残電圧の有無の確認の目安に！

出力状態あるいは出力OFF状態で、DC入出力端子に電圧が残っている場合に、リアパネルのLEDが点滅します（力行時のみ）。電圧が残っているかの目安にお使い頂けます。実際に作業する前には、必ず電圧をご確認ください。

LED残電圧検知LED｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

誤操作を防止する「2モードロック機能」

フロントパネルの操作を全てロックする「フルLOCK」とON/OFFスイッチだけ残してロックする「通常LOCK」、2つのモードから選択して設定できます。
「フルLOCK」モードでは誤操作を確実に防止したい場合に、また「通常LOCK」では誤操作は防止しつつも緊急停止はすばやくしておきたいという場合に、お客様の考える「安全」を確実にする便利な機能です。

2モードロック機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

パスワード機能　新機能

2モードロック機能を解除する際に、4桁のPINコード入力が必要となる機能です。（有効・無効の選択可）

パスワード機能｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

バッテリ充放電ソフトウェア(別売：PBR-BT) NEW

直感的な操作をとことん追求！

既存の充放電ソフトウェアに更に磨きをかけ、直観的に操作できることを追求し、PBR/PBRM専用ソフトウェアを完成させました。

バッテリ充放電ソフトウェア｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

バッテリ充放電ソフトウェアPBR-BTのデモ動画
使用イメージを動画で紹介いたします

バッテリ充放電ソフトウェアデモ｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン

主な機能と特長

複雑な充電・放電シーケンスをらくらく作成

下記モードのアイコンを画面上でドラッグ＆ドロップするだけで設定可能です。 シーケンスアイコン｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン プログラムを組まれたことがない方でも、直観的にかつ簡単に作成して頂けます。一度作成したシーケンスは、基本無制限で保存・呼び出しが可能（パソコンの容量に依存）ですので、予め作成した様々なパターンの試験をすぐに実行できます。

バッテリ充放電ソフトウェア｜PBR/PBRMシリーズ｜回生型直流電源（双方向電源）｜松定プレシジョン
各セルの電圧・温度をリアルタイムでモニタリング

データロガーを接続することで、各セルの電圧・温度をリアルタイムに測定し、確認することができます。

各ステップの有効・無効やスキップを即座に設定

設定したシーケンスの各ステップをチェックボックスの選択だけで、有効・無効を即座に切り替えることができます。運転中でも切り替えが可能な為、同じシーケンスでもその時に動作させたいシーケンスを出力を停止させること無く、目的に合わせて変更することができます。

測定機器との連動により高精度のデータ管理が可能

マルチメータを使用することで、PBRそのものではなくマルチメータによる高い精度で測定が可能です。

PBR/PBRMの動作をグラフで確認

シーケンスのログデータは、弊社動作ログ表示ソフトウェア：MLVを使用することでグラフ化することができます。

ステップ移行条件をCSV形式で出力

ステップ移行条件（移行時間/移行条件/移行先）をCSV形式で出力させることができます。

動作ログデータをCSV形式で出力

動作ログデータ（出力電圧/電流/電力/バッテリ充電率/経過時間など）をCSV形式で出力させることができます。必要な情報だけピックアップし、表計算ソフトウェアなどで自由に編集ができますので、実験レポート等の作成の時間短縮に貢献いたします。

恒温槽との連携が可能（近日リリース予定）

恒温槽と連携することで、シーケンス実行時の各ステップ毎に実行温度の設定が可能となります。恒温槽側の設定が不要になり、ヒートサイクル試験などのセットアップ時間の短縮にお役立てできます。

BMC・BMS・BMUとCAN通信による連携が可能

PC用CAN変換アダプタを用意して頂くことで、CAN通信で接続したBMC・BMS・BMUからのコマンドを確認し、移行条件として使用できます。

データロガーユニット拡張（オプション）

バッテリーモジュールのセル間電圧やセル温度など、標準で最大15ch（1ユニット）分のセル電圧やセル温度の取得が可能ですが、本オプションにて最大120ｃｈ（8ユニット）まで拡張可能です。取得したデータは、保存するだけでなく充放電の安全制御、バッテリーセルのバランスや、劣化などの確認などにお使いいただけます。

PBR-BT-LMu2: 最大30ch（2ユニット）の弊社指定データロガーをご利用いただけます。
PBR-BT-LMu4: 最大60ch（4ユニット）の弊社指定データロガーをご利用いただけます。
PBR-BT-LMu8: 最大120ch（8ユニット）の弊社指定データロガーをご利用いただけます。

機能の詳しい仕様については、こちらよりカタログをダウンロードし、ご参照ください。

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LAsoc ※1

SOC自動可変機能
詳しくは機能のSOC自動可変機能（オプション）を参照してください。

-LBr

保護ブレーカー
1ラックにつき過電流保護ブレーカが1つ装着されます。 搭載電源台数が7台以上の機種は選択できません。

-LCa ※1 ※2

CANインターフェース
本機の出力制御や動作状況のモニタリングを、CAN通信により行うことができます。

-LEb

アイボルト
計4本が天面に装着され、クレーン等での移動が可能になります。

-LGob ※1 ※2

光通信インターフェース 本機の出力制御や動作状況のモニタリングを、光通信により行うことができます。
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

  • -LGob：光インターフェース＋光ケーブル2m長
  • -LGob（Fc5）：光インターフェース＋光ケーブル5m長
  • -LGob（Fc10）：光インターフェース＋光ケーブル10m長
  • -LGob（Fc20）：光インターフェース＋光ケーブル20m長
  • -LGob（Fc40）：光インターフェース＋光ケーブル40m長
制御側の光通信アダプタは別途お買い求めください。
  • LAN用：ET-32
  • USB用：USB-OPT
  • RS-232C用：GP-OPT2-9/GP-OPT2-25
  • RS-485用：GP-OPT4-25
  • GPIB用：GP-32（2028年12月 販売終了予定）
-LRs ※1 ※2

RS-232C/RS-485インターフェース
本機の出力制御や動作状況のモニタリングを、RS-232C/RS-485通信により行うことができます。

-L(400V)

系統電源定格電圧を380Vac～440Vacに変更
系統電源定格電圧が380Vac～440Vac 三相 50Hz/60Hzになります。
対応モデルは、500V、850V、1500Vモデルです。

その他オプション

カスタムサイズラック、非常停止ボタン等
特注オプションにてカスタムサイズのラック対応、ブランクパネル、非常停止ボタン、入力部保護カバー等の対応を行っております。
その他ご要望がありましたら、お気軽にお問い合わせ下さい。

  1. マスタ機にのみ実装されます。スレーブ機は単体でも使用できますが、オプションは付きません。
    スレーブ機にもオプションが必要な場合はこちらよりお問い合わせください。
  2. -LCa、-LGob、-LRsはそれぞれ同時に選択することはできません。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット、数字順）
〈例〉PBRM500V500A75kW-LBrGob(Fc10)(400V)
PBRM500V500A75kW-LCaEb

別売品

バッテリ充放電ソフトウェア

PBR-BT
大容量バッテリの模擬から充放電試験まで対応可能なバッテリ充放電ソフトウェアです。 詳しくは、こちらよりカタログをダウンロードし、ご参照ください。

リモート制御ソフトウェア

DigiCon-PBRM
LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーション・ソフトウェアです。
複数台の電源を同時または、個別に制御できます。詳しくは、リモート制御ソフトウェア：DigiConシリーズをご覧ください。

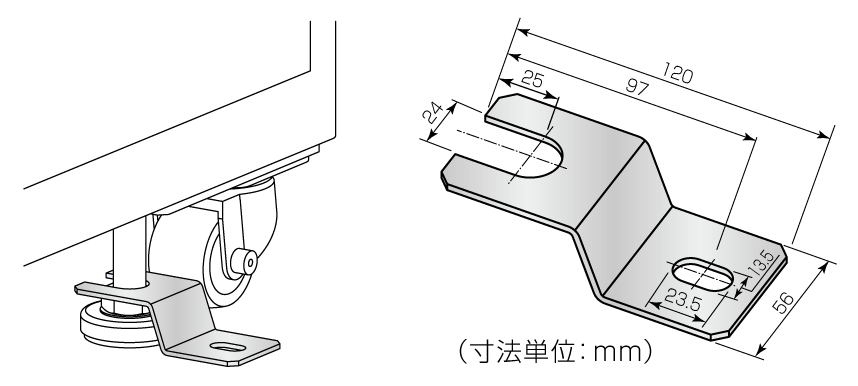

アンカー金具

RAC-AMF

＜材質＞ステンレス鋼板（2個/組）

取付可能数
2個(1組)
接続イメージ

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。

ダウンロード

ダウンロードできない場合の解決方法

ダウンロードできない場合、以下の方法をお試しください。

  1. Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
  2. WEBブラウザを再起動のうえ再ログインして、お試しください。
  3. ご利用のWEBブラウザを変更して、お試しください。
  4. パソコンを再起動し、再度お試しください。
  5. 別のパソコンで、再度お試しください。

ダウンロードには会員登録が必要です。

新規会員登録(無料)

ログイン

本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。

関連コラム記事のご紹介

関連製品

電源装置

電源装置に関する製品を探す

カテゴリー
