高電圧・ハイパワー高性能高圧電源

最大120kV/13kWの大電圧・大出力を実現

  • 出力電圧：1～120kV
  • 出力電流：0.1～13A
  • 出力電力：12kW、13kW

最大120kV・13kWの高電圧・ハイパワーを実現した高性能高圧電源

HEPPシリーズは、最大120kV・13kWの高電圧・ハイパワーを1台で出力できる高圧電源です。1kV～120kVの細かなラインナップにより最小の投資で必要な出力のモデルを選択できます。システムへの組込や各種リモートコントロール、あるいはマスタースレーブ接続による最大52kWまでの大電力出力も可能です。

特長

  • 13kWのハイパワーをこの1台で出力可能。
  • さらにマスタースレーブ機能で最大52kWでの拡張にも対応可能。
  • LAN、USB、RS-232Cなど各種インターフェースによるデジタルコントロールにも対応。
    （別売のデジタルコントローラ経由でLAN、USB、RS-232C、GPIBなどによるデジタル制御にも対応）
  • 1kV～120kVまで細かなラインナップにより用途に応じて最適なモデルを選択可能。
  • 出力短絡保護やアーク放電保護など万全の保護回路を標準搭載。

用途

ラインナップ

モデル 最大出力 お問い合わせ
電圧(kV) 電流(A) 電力(kW)
HEPP-1P13000 1kV 13A 13kW 購入前 購入後
HEPP-1.5P8600 1.5kV 8.6A 12.9kW 購入前 購入後
HEPP-2P6500 2kV 6.5A 13kW 購入前 購入後
HEPP-3P4300 3kV 4.3A 12.9kW 購入前 購入後
HEPP-4P3200 4kV 3.2A 12.8kW 購入前 購入後
HEPP-5P2600 5kV 2.6A 13kW 購入前 購入後
HEPP-6P2100 6kV 2.1A 12.6kW 購入前 購入後
HEPP-10P1300 10kV 1.3A 13kW 購入前 購入後
HEPP-12P1080 12kV 1.08A 12.96kW 購入前 購入後
HEPP-15P860 15kV 0.86A 12.9kW 購入前 購入後
HEPP-20P650 20kV 0.65A 13kW 購入前 購入後
HEPP-30P430 30kV 0.43A 12.9kW 購入前 購入後
HEPP-40P320 40kV 0.32A 12.8kW 購入前 購入後
HEPP-50P260 50kV 0.26A 13kW 購入前 購入後
HEPP-60P210 60kV 0.21A 12.6kW 購入前 購入後
HEPP-70P180 70kV 0.18A 購入前 購入後
HEPP-80P150 80kV 0.15A 12kW 購入前 購入後
HEPP-100P120 100kV 0.12A 購入前 購入後
HEPP-120P100 120kV 0.1A 購入前 購入後
モデル 最大出力 お問い合わせ
電圧(kV) 電流(A) 電力(kW)
HEPP-1N13000 -1kV 13A 13kW 購入前 購入後
HEPP-1.5N8600 -1.5kV 8.6A 12.9kW 購入前 購入後
HEPP-2N6500 -2kV 6.5A 13kW 購入前 購入後
HEPP-3N4300 -3kV 4.3A 12.9kW 購入前 購入後
HEPP-4N3200 -4kV 3.2A 12.8kW 購入前 購入後
HEPP-5N2600 -5kV 2.6A 13kW 購入前 購入後
HEPP-6N2100 -6kV 2.1A 12.6kW 購入前 購入後
HEPP-10N1300 -10kV 1.3A 13kW 購入前 購入後
HEPP-12N1080 -12kV 1.08A 12.96kW 購入前 購入後
HEPP-15N860 -15kV 0.86A 12.9kW 購入前 購入後
HEPP-20N650 -20kV 0.65A 13kW 購入前 購入後
HEPP-30N430 -30kV 0.43A 12.9kW 購入前 購入後
HEPP-40N320 -40kV 0.32A 12.8kW 購入前 購入後
HEPP-50N260 -50kV 0.26A 13kW 購入前 購入後
HEPP-60N210 -60kV 0.21A 12.6kW 購入前 購入後
HEPP-70N180 -70kV 0.18A 購入前 購入後
HEPP-80N150 -80kV 0.15A 12kW 購入前 購入後
HEPP-100N120 -100kV 0.12A 購入前 購入後
HEPP-120N100 -120kV 0.1A 購入前 購入後

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LF ※1

フローティンググラウンド（耐圧50Vdc）
負荷に流れる電流を測定する際に使用します。リモートコントロールコネクター（TB1）に接続する
機器はフローティングにてご使用ください。（高圧電源をフローティングさせる用途には使えません。）

-LMs ※1 ※2

マスタースレーブコントロール
マスター機1台から、スレーブ機が最大3台までパラレル接続で制御でき、出力電力を増やすことができます。
（但し、最大定格の合計が52kW以下の範囲にて）

-LN

出力自動復帰（旧：停電保護なし）
ACのON/OFFで高電圧出力をON/OFFすることができます。

-LOc ※2

過電流保護（出力停止）
アウトプットスイッチによる手動復帰またはリモートリセット（外部リレー）による復帰

-LW ※1

スロースタート
OUTPUTスイッチ、リモートスイッチのONから約10秒で最大定格電圧まで立上がります。
（最大定格の1/2の出力電圧に設定された場合は約5秒で立ち上がります。）

-L(208V)

208Vac　±10％　三相
(入力電流は200V 3相の約95％)

-L(220V)

220Vac　±10％　三相
(入力電流は200V 3相の約90％)

-L(400V)

400Vac　±10％　三相
(入力電流 23A typ.)

-L(3m)

出力高電圧シールドケーブルの長さが3mになります。

-L(5m)

出力高電圧シールドケーブルの長さが5mになります。（出力電圧40ｋＶ以下のモデルのみ）

-L(7m)

出力高電圧シールドケーブルの長さが7mになります。（出力電圧15ｋＶ以下のモデルのみ）

  • ※1　-LMsオプションと共に-LFオプションもしくは-LWオプションを選択する場合には、マスタースレーブ接続する全てのHEPPシリーズに-LFオプションもしくは-LWオプションを選択してください。
  • ※2　マスタースレーブ接続時に過電流出力カットオフ動作をさせた場合には、マスター機のみに-LOcオプションを選択し（その他のオプションも併用可）、スレーブ機には-LOcオプションを選択しないでください(その他のオプションは併用可)。これ以外の組み合わせでは、マスタースレーブ接続における過電流出力カットオフ動作はできません。なお、スレーブ機は-LOcオプションが装着されないため、単体で使用する際には標準仕様であるCC・CV動作にて出力を行います。

※出力高圧ケーブルなどの詳細はCNシリーズカタログをご参照ください。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
(アルファベット、入力電圧、出力ケーブル順）
〈例〉HEP-15P860-LFNOcW(208V)(7m)
HEP-120N100-LFMsNW(208V)(3m)

別売品

デジタルインターフェースアダプタ

GP/ET/USBシリーズ

デジタルインターフェースアダプタでLAN、USBなどによるリモート制御が可能。
『コンピュータと高圧電源に距離がある場合、またはノイズの多い環境下にて使用する場合』、『直流電源と組合せて使用する場合』などにも最適なシステムです。ケーブル長は標準2mですが、オプションにより、最大40mまで延長することができます。

デジタルインターフェースアダプタ｜HEPPシリーズ｜高圧電源 ラックマウント｜松定プレシジョン

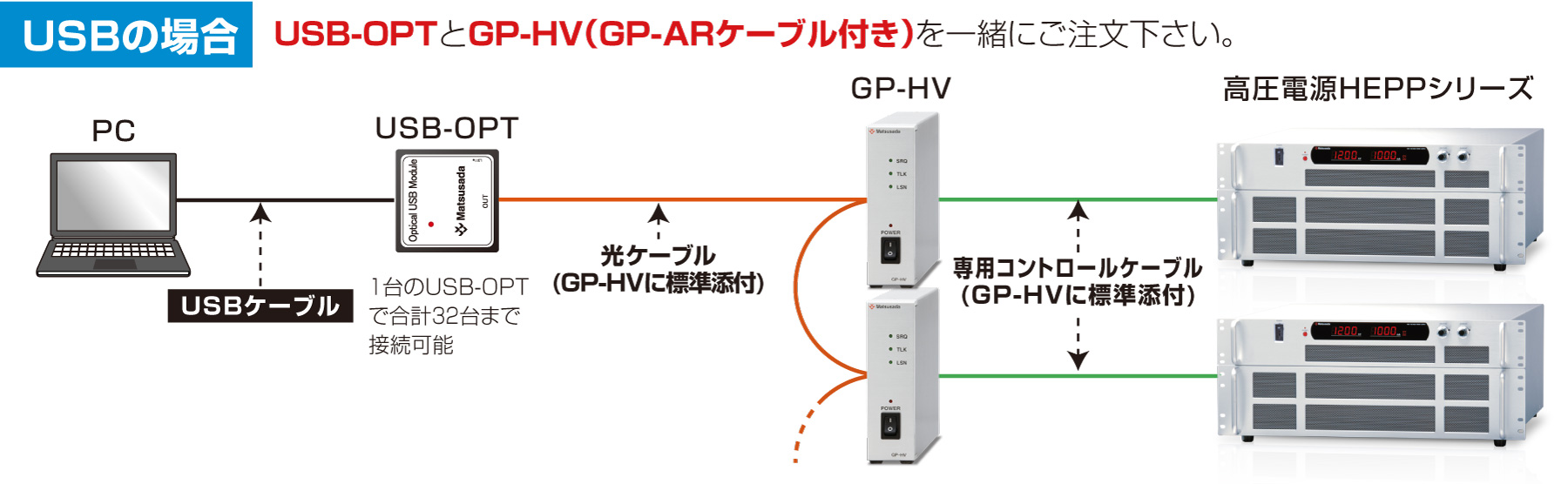

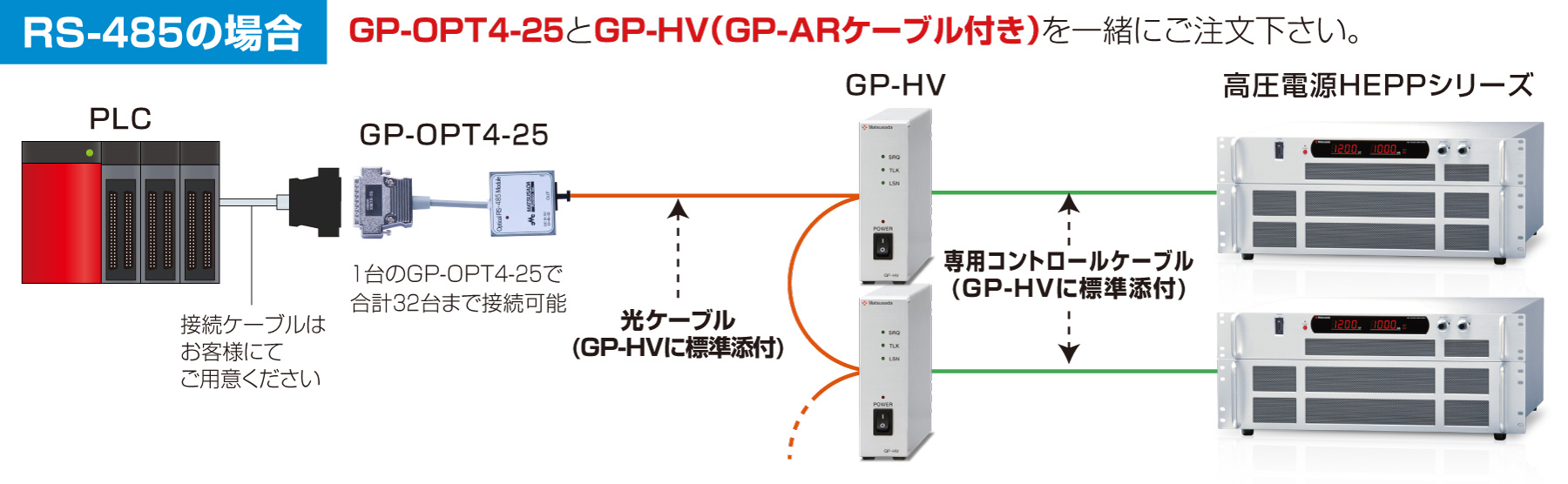

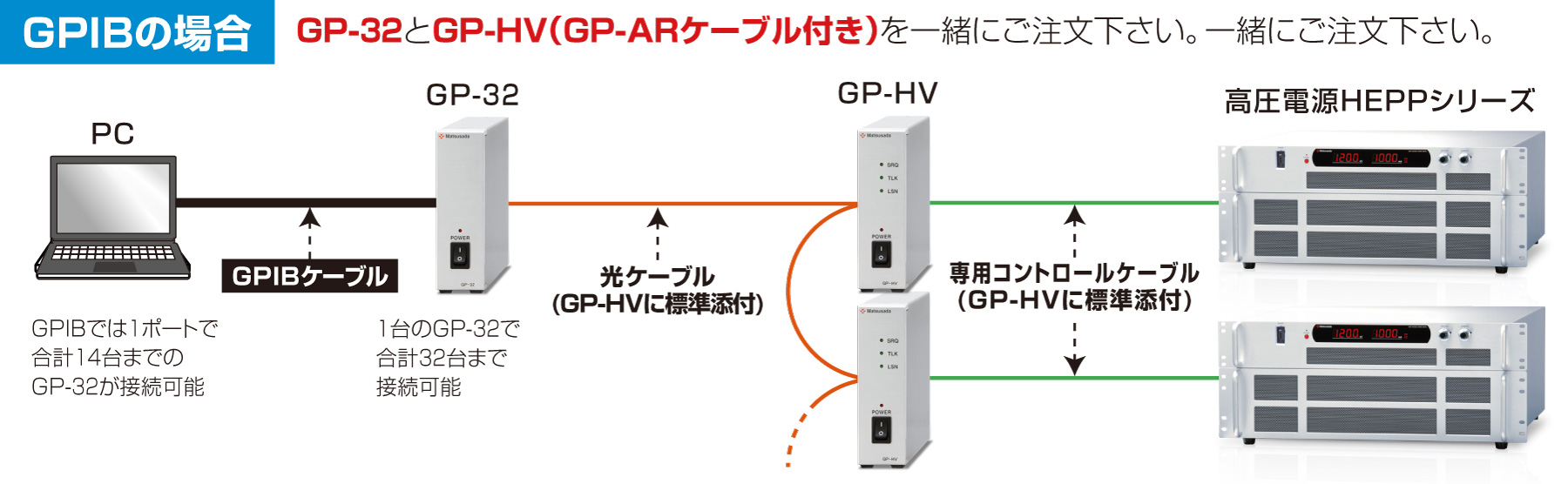

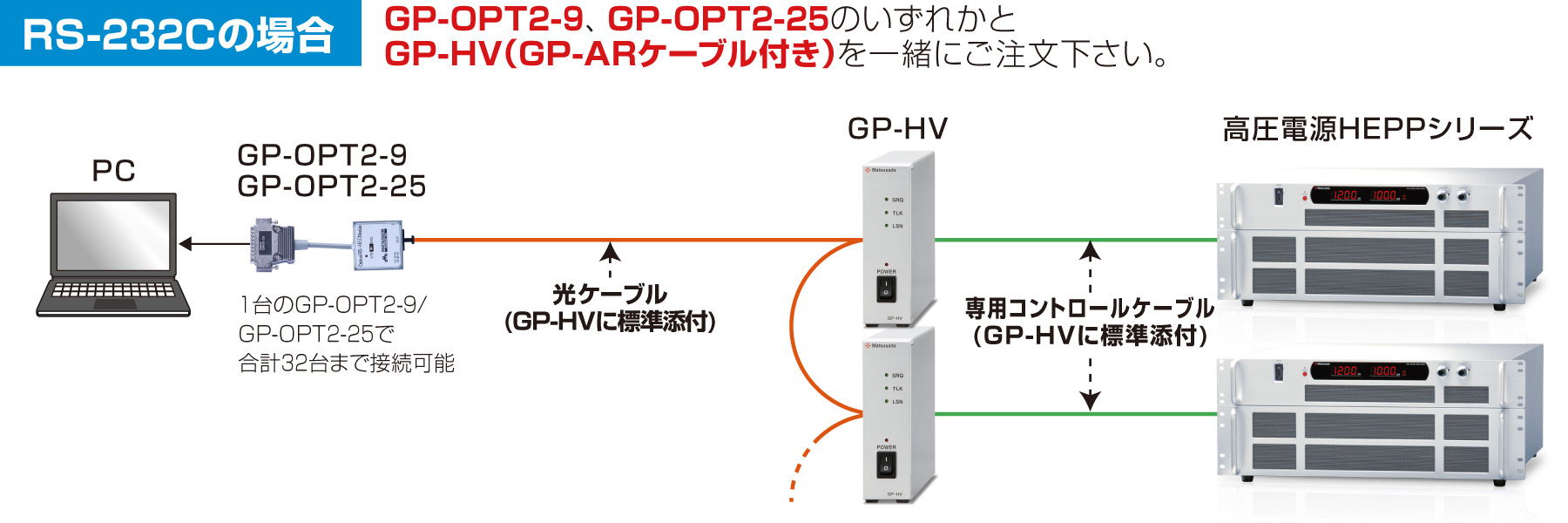

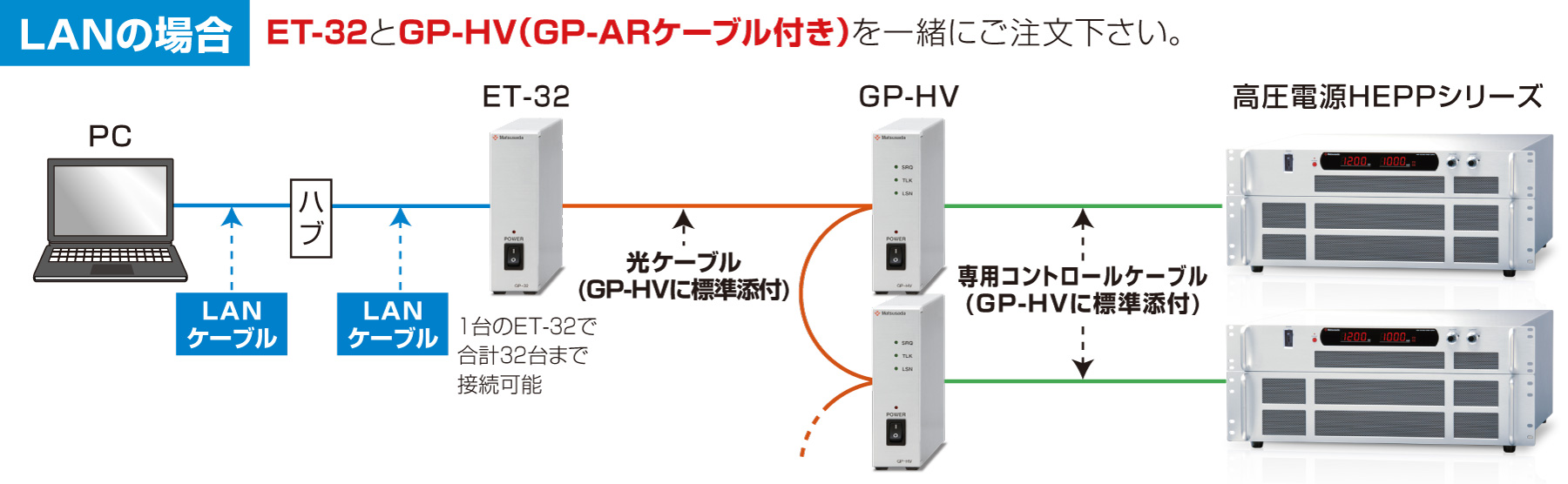

接続イメージ図
デジタルインターフェースアダプタ接続イメージ｜HEPPシリーズ｜高圧電源 ラックマウント｜松定プレシジョン

詳しくは、GP/ET/USBシリーズのアナログ電源用デジタルアダプタ(GP-HV)と、光アイソレーションアダプタをご確認ください。

AC入力・出力ケーブル

入力ケーブル
【別売品】 CABLE TYPE7 CABLEシリーズ CABLEシリーズ 600 V / 75 A 10 m
出力ケーブル
標準添付
10kV～15kVモデル		 CN-15-MHVP cn-mhvp 2.5m
長さ指定可能
標準添付
20kV～30kVモデル		 CN-30-MHVP
標準添付
40kVモデル		 CN-45-MHVP cn-mhvp 2.5m
長さ指定可能
標準添付
50kV～60kVモデル		 CN-60-MHVP
標準添付
1kV～6kVモデル		 CN-15PR-MHVP CN-40-AHVP 2.5 m
固定長
標準添付
70kV以上モデル		 CN-120AR-MHVP CN-40-AHVP 2.5 m
長さ指定可能

詳しくはCNシリーズカタログをご参照ください。

電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。

PSS2｜電源用シーケンスソフトウェア｜松定プレシジョン

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
