光電子増倍管用
高性能高圧電源

超低リップル・1.5Wタイプ

  • 出力電圧 0.8kV～3kV
  • 出力電流 0.5mA～2mA
  • 出力電力 1.5W
  • 6面シールド

光電子増倍管用高性能高圧電源

HPM-Cシリーズは、高圧電源専門メーカーとしての当社がラインナップする光電子増倍管（PMT）用オンボード型高圧電源の中でも群を抜く超低リップルと小型化を実現した、PMT用電源の決定版です。
また、低い温度係数により電子顕微鏡(SEM)や質量分析(MS)のレンズ、バイアス、検出器用としても最適です。

特長

  • 超低リップル 2mVp-p（0.8kV, 1.1kVタイプ）
  • 高安定度0.01%/Hr、温度係数50ppm/℃
    （オプションで25ppm/℃にも対応可能）
  • 6面シールドによる低輻射ノイズ
  • 広い入力電圧範囲(+11～+16Vdc)
  • ボリューム又は外部コントロール電圧による出力電圧可変
  • 保護回路の充実（連続出力短絡等）
  • 出力電圧モニタとリモート出力ON/OFF制御が可能（オプション）

用途

ラインナップ

正極性モデル
モデル名 出力 リップル お問い合わせ
電圧[kVdc] 電流
HPM-0.8PC 0.8kV 2mA 2mVp-p 購入前 購入後
HPM-1.1PC 1.1kV 1.5mA 2mVp-p 購入前 購入後
HPM-1.5PC 1.5kV 1mA 3mVp-p 購入前 購入後
HPM-2PC 2kV 0.8mA 7mVp-p 購入前 購入後
HPM-3PC 3kV 0.5mA 20mVp-p 購入前 購入後
負極性モデル
モデル名 出力 リップル お問い合わせ
電圧[kVdc] 電流
HPM-0.8NC -0.8kV 2mA 2mVp-p 購入前 購入後
HPM-1.1NC -1.1kV 1.5mA 2mVp-p 購入前 購入後
HPM-1.5NC -1.5kV 1mA 3mVp-p 購入前 購入後
HPM-2NC -2kV 0.8mA 7mVp-p 購入前 購入後
HPM-3NC -3kV 0.5mA 20mVp-p 購入前 購入後

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-L2S

• 出力電圧モニタ（分圧比1000：1，確度2％）
入力インピーダンスが10MΩ以上の測定器をご使用ください。

• リモート出力ON/OFF制御
接点信号により、出力のON/OFF制御が出来ます。

-L2STc

• 出力電圧モニタ（分圧比1000：1，確度2％）
入力インピーダンスが10MΩ以上の測定器をご使用ください。

• リモート出力ON/OFF制御
接点信号により、出力のON/OFF制御が出来ます。

• 温度係数25ppm/℃

ご発注方法

ご発注は、本体型名の後に、上記のオプション記号を付けてください。
<例> HPM-2PC-L2S、HPM-3PC-L2STc

接続図

接続方法については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

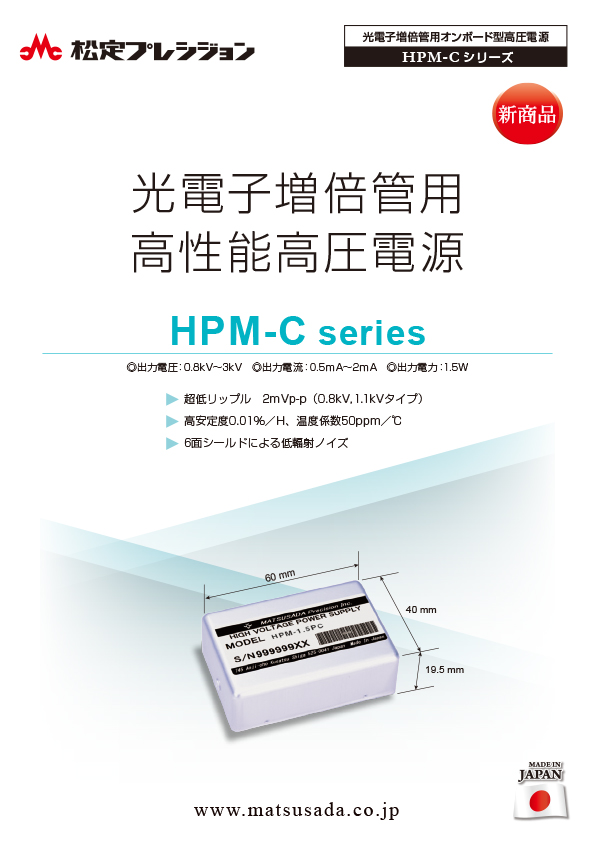

ダウンロード
