小型高性能オンボードタイプ高圧電源
ELTON-Hシリーズは超小型高性能オンボードタイプ高圧電源です。高圧電源専門メーカーならではの高精密設計で、4Ｗのハイパワーにもかかわらず、低リップルかつ高安定性を実現しております。またケミコンレス、アルミケースの採用により、高い信頼性を有しております。
特長
- 低リップル10mVp-p
- ケミコンレス・高信頼設計
- 6面シールドによる低輻射ノイズ
- ボリュームまたは外部コントロール電圧による可変
- 保護回路の強化（連続短絡可能）
用途
ラインナップ
| モデル名 | 出力電圧[kVdc] | 出力電流 | リップル | 入力電圧[kVdc] | お問い合わせ |
|---|---|---|---|---|---|
| ELTON-2PH-12 | 0～2kV | 2mA | 10mVp-p | 12V | 購入前 購入後 |
| ELTON-2PH-15 | 15V | 購入前 購入後 |
| モデル名 | 出力電圧[kVdc] | 出力電流 | リップル | 入力電圧[kVdc] | お問い合わせ |
|---|---|---|---|---|---|
| ELTON-2NH-12 | 0～-2kV | 2mA | 10mVp-p | 12V | 購入前 購入後 |
| ELTON-2NH-15 | 15V | 購入前 購入後 |
ご使用上の注意
低出力電圧領域(出力電流×最小負荷抵抗)以下では定格出力電流をとれません。最小負荷抵抗以上でお使いください。この電源は組込型電源として高電圧の安全性については十分考慮し製作しておりますが、さらに安全のためCaseすなわち②端子は必ず接地してご使用ください。
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
取扱・接続方法
- ピン②とケースは内部で接続されています。
- Vcon-in(ピン③)の入力インピーダンスは470kΩです。
- 外付VRは温度特性のよいポテンショメータまたは金属皮膜抵抗をご使用ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
その他
出力電圧設定特性
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

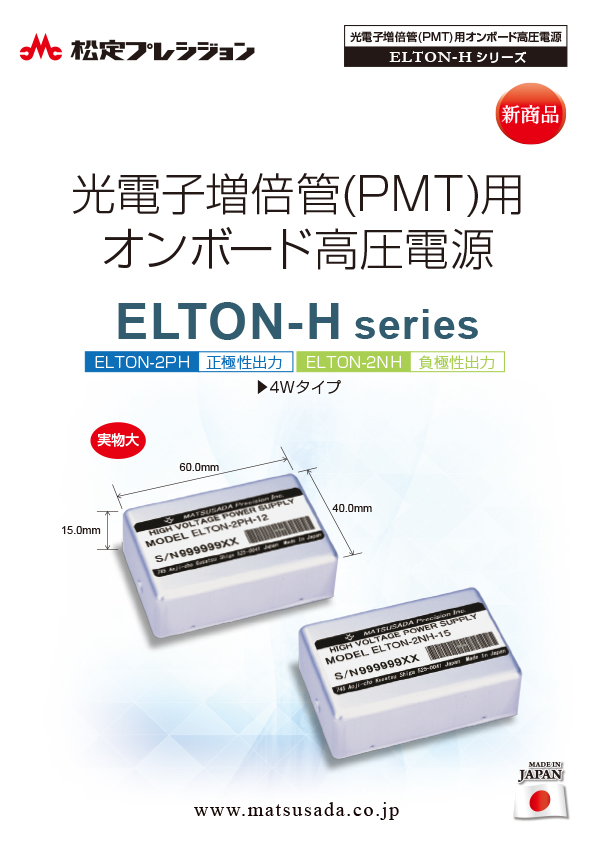

ELTON-Hシリーズカタログ
