マイクロフォーカスX線管を搭載したX線検査装置
μnRay7600Fシリーズは90kVマイクロフォーカスX線管と、14bitフラットパネルディテクタを搭載した、小型で高機能なX線検査装置です。高さわずか1400mmの小型ながら高倍率を実現し、同サイズのX線検査装置では判別しにくかった箇所も、大きく、かつ低ノイズ・高コントラストな画像で観察することができます。
また、「誰でも使いこなせる簡単操作」をテーマに開発された制御ソフトウェアμRayVisionは、高い操作性と検査に使えるサポート機能を豊富に揃えており、製品開発における品質評価や製造現場での品質検査など様々な場所で活躍します。
特長
- 14bit フラットパネルディテクタ搭載で高解像度
- 90kVマイクロフォーカスX線でクラス最高倍率
- コンパクトで簡単操作、だからライン検査に最適
マイクロフォーカスX線管による拡大観察
密閉式マイクロフォーカスX線管を搭載し、高倍率での拡大観察でも高画質なX線画像を提供します。
また、弊社のマイクロフォーカスX線管は、X線の発生部分と被写体までの距離（Focus Object Distance, F.O.D.）を短くできる構造で高倍率を実現しています。
F.O.D.が短いので、本体の高さを1400ｍｍという小型サイズに抑えながら、容易に高倍率の拡大観察が行えます。
従来のＸ線装置では、判別しにくかった箇所も、大きく、かつ低ノイズ・高コントラストな画像で観察することができます。
ラインナップ
| モデル名 | 管電圧[kV] | 試料台[mm] | お問い合わせ |
|---|---|---|---|
| µnRay7600F | 30～90kV | 260×350mm | 購入前 購入後 |
X線検査装置のよくあるご質問
X線検査装置Q&A機能
解析作業の効率を向上するサポート機能
「もっと早く、もっと簡単に」が実現できる機能です。
• 回転・傾動ステージにより多目的に透過（-LRオプション）
詳しくはオプションの項目をご覧ください。
• 透過位置をスピーディにコントロール
ジョイスティックコントローラを使うことで、自分の手でワークを持って動かすような感覚で操作ができます。透過したい位置、角度にワークを瞬時に移動させることができます。
簡単・スピーディ 使う人に優しい装置
楽な姿勢で操作できるので作業性も向上します。
試料を見ながらの操作も楽々
正面にしか窓がついていないX線検査装置だと、何度も姿勢を変えながら操作することになります。しかし、横窓がついていると楽な姿勢で操作することができます。
大型ワークの出し入れも簡単
540mm×400mmの広い扉を採用することによりワークの出し入れが楽にできるようになりました。また扉を開けたときの空間も広く、作業性が向上します。
専用ソフトで「誰でも」「すぐに」使える
付属の専用ソフト「µRayVision」は、簡単な操作でステージやX線の制御ができるだけでなく、多彩な画像処理機能や計測機能も備えています。
詳しくはオプションの項目をご覧ください。
誰が使っても簡単・安全 特別な知識は必要ありません
専任者不要 簡単操作
初めてのワークでもクリックするだけ 自動コントラスト調整（Auto Contrust Control: ACC）機能
最新のACC機能により、画像に合わせた最適なコントラストに調整できます。簡単に精細な透過画像が得られます。
前に撮った条件で簡単撮影 撮影条件の再現機能
前回撮影した画像の撮影条件ファイルを呼び出せば、全ての条件設定が前回と同じ状態で撮影ができます。誰が使っても間違うことはありません。
メンテナンスは不要 自動エージング機能
X線を最後に照射した日時を記録しています。その時からの経過時間に応じて必要なエージング（=X線源の準備運転）の時間をソフトが自動で判断し、最適なエージングを行います。この機能によって、常に装置の性能を最大限に発揮させることがきます。
（エージングを適切に行わないと、Ｘ線源の耐用期間が短くなります。）
インターロック機能
前面左・前面右・天面のいずれか１つでもドアが開いた状態では、Ｘ線の出力およびステージの移動ができない設計になっています。
オートオフ機能
X線の切り忘れを防止するため、設定した時間が経過すると自動的にＸ線出力を停止します。
緊急停止機能
緊急時にはジョイスティックコントローラ上の緊急停止ボタンを押すだけでＸ線とステージが停止し、主電源を強制的にOFFにします。
!設置前の準備
本装置は設置するにあたり、所轄の労働基準監督署へ設置届を提出することが義務付けられています。
（官公庁、大学に設置する場合は人事院への届出が必要となります。）
オプション
- -LV2
-
装置制御・画像取込用ソフトウェア
SOFT µRayVision.2（マイクロレイビジョン2）μRayVision2は、μnRay7600FによるX線検査を、より便利に、より効果的に行って頂くために開発されたX線装置制御・画像取込用ソフトウェアです。複数の撮影画像をモニタ上に同時に表示できるため、良品画像と撮影画像を並べての比較や、異なる条件で撮影した画像の比較・評価が簡単に行えます。
また、装置内に備えられたワーク外観確認用デジタルカメラでステージ上のワーク全体を撮影し、その画像をモニタに表示しながら透過観察したい箇所をピンポイントで指定することもできるため、よりスムーズなX線透過検査を可能にしています。
A サムネイル表示
保存した画像をフォルダごとにサムネイル表示します。保存してある画像を再度開いて計測するときや、撮影条件を元に同じサンプルを撮影するときなど、一覧表示されたサムネイルを見ながら画像を選択することができます。
- フォルダ一覧
- サムネイル表示
- 撮影条件表示
B ワーク外観確認用画像表示
ステージ上のワーク全体を外観確認用カメラで撮影した画像が表示エリア内に表示されます。その画像上の見たいポイントをクリックするだけでステージが移動します。見たいポイントの選定は、ワークの全体画像だけでなく一部を拡大した画像を表示させた状態でも行えるため、より正確な位置決めを行うことが可能です。
C 動画・静止画同じ画像を複数並べて、フィルタ処理やコントラスト調整の処理前後の比較が可能です。また、ライブ画像から更に詳細な位置決めやステージ移動も可能です。見たい場所を画面の中心に移動させたり、ライブ画像内の見たい方向にマウスのボタンを押し続けることでステージを自由に操作することができます。
D コントロールパネル撮影に必要な機能をすっきりまとめたコントロールパネル。Ｘ線出力のコントロールや撮影画像のコントラスト調整などを、マウスのみの簡単操作で手軽に行えます。
- -LCTN/-LCTM/-LCTX
-
CT機能
SOFTCTスキャンユニット 2D・3D解析ソフト透過装置では投影画像しか得られませんが、CTスキャンユニットを使うと3次元画像が得られます。3次元画像の任意の面を指定すれば、その面の断層画像が得られます。
複数の透過画像を合成し、立体的な3D画像を得ることができる機能です。任意の断面を表示したり、CADデータとして出力することも可能です。CT機能の詳細については「CTソフトウェア」をご覧ください。
付属品：CTステージ
CT撮影を行うためのステージです。
固定した試料を回転し、透過画像を連続して撮影します。
※CT機能（-LCTX、-LCTM、-LCTN）をつけた場合に2点が添付されます。
- -LE
-
英語対応
付属する取り扱い説明書、OS、ソフトの言語設定を英語にします。キーボードをUSキーボードに変更します。
- -LR
-
回転・傾動ステージ
試料を回転・傾動させることで、不良個所がより見つけやすくなります。
- -L(○○○V)
-
入力電圧変更オプション
入力電圧を110Vac、115Vac、120Vac、200Vac、220Vac、230Vac、240Vac ±10％に変更します。
○○○には入力電圧（110、115、120、200、220、230、240）が入ります。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。(アルファベット、数字順)
〈例〉μnRay7600F-LCTNE(200V)
別売品
- STG023
-
四つ爪チャック 先端部分がチャック形状になっています。ステージに固定するのが難しい試料の観察に役立ちます。
ワークの大きさによって長さを調整させていただきますので、お問合せください。
- STG003
-
フリーサイズステージ（カーボンステージ）
小さな試料を回転・傾動させ拡大観察するのに最適です。指定のサイズで用意いたしますので、お問合せください。
- XDSK500
-
アルミ専用デスク
特別対応
- 長尺サンプル特別対応
-
装置側面に試料挿入用の開口部を設けることで、長尺試料の出し入れが可能になります。
詳しくはお問い合わせください。
アプリケーション
分野と利用例
- 医薬・化粧品
- 錠剤、カプセル剤、カテーテル、医療用パウチ、マスク内の異物検出、コスメ
- 先端材料
- CFRP、絶縁材料、カーボン、異種材料の接合、ベリリウム内の異物検査
- 精密機器
- プローブ、ベアリング、樹脂容器の嵌合、バネの挿入位置検査
- 生物・植物
- 研究用ラット、種子、花、貝、骨格、昆虫、米
- その他
- 微小異物の混入、溶接部のス、ペットボトルの検査、缶の封止
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

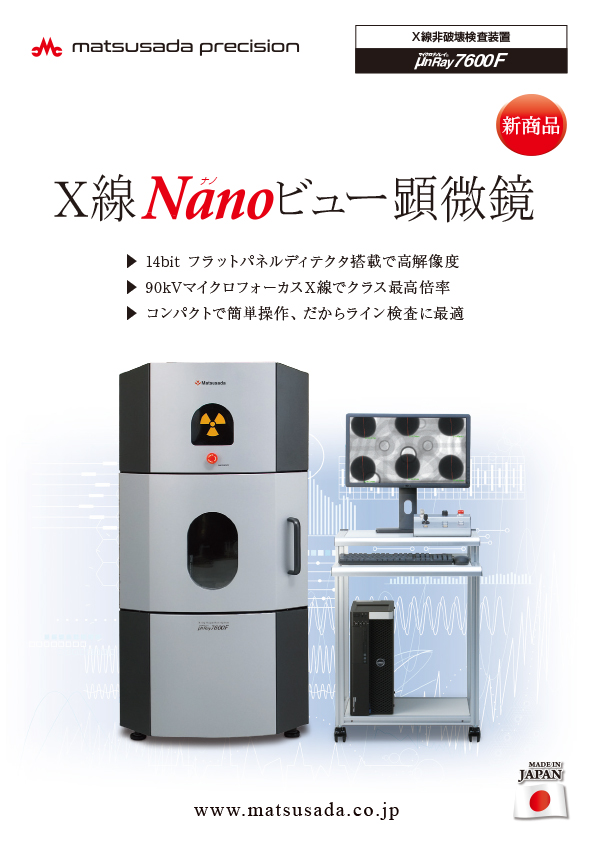

μnRay7600シリーズカタログ
