簡単操作と高透過力を両立したコンパクトサイズのX線検査装置

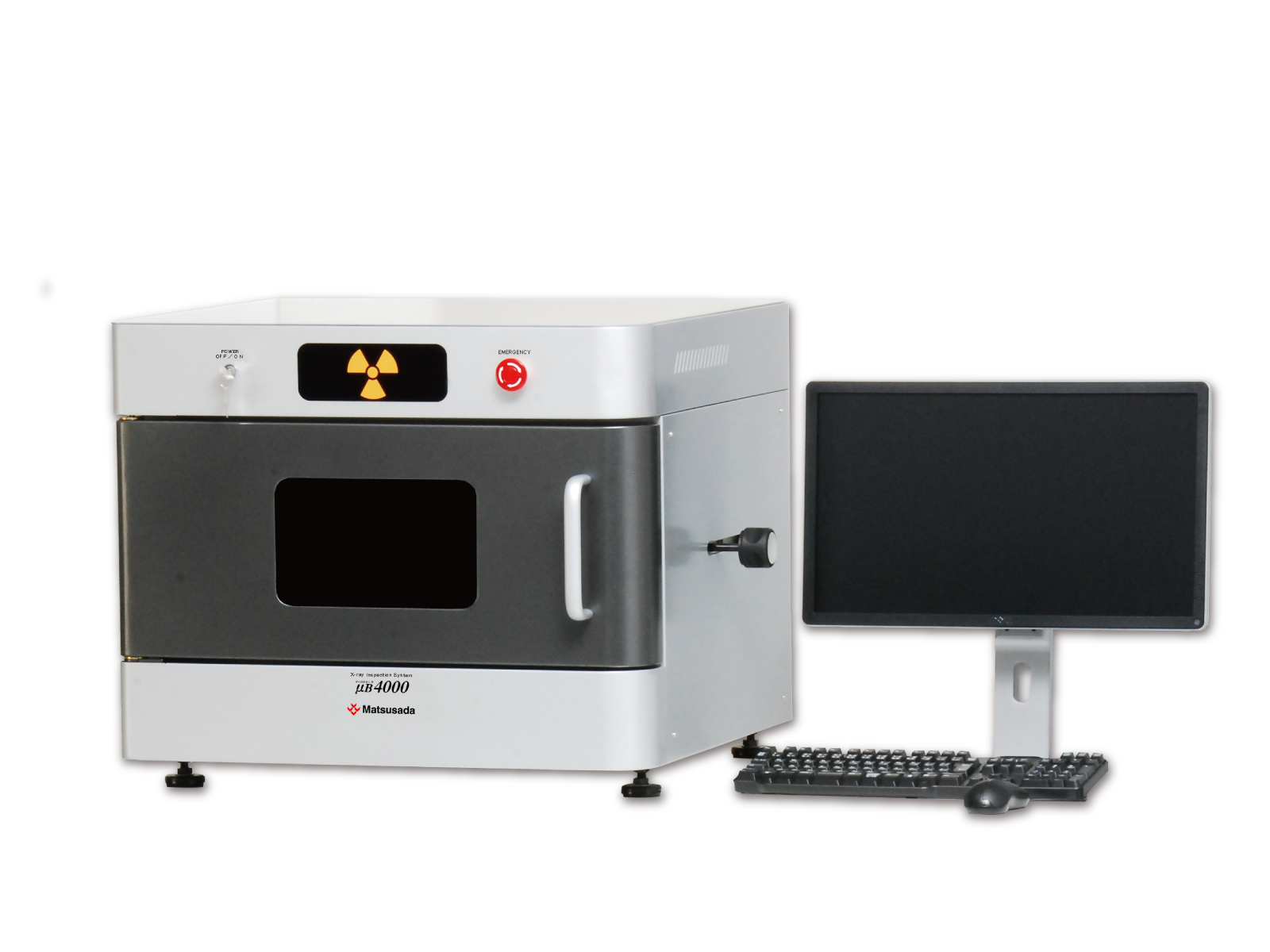

μB4000は、「現場での使いやすさ」と「優れた透過力」を徹底的に追及して開発されたコンパクトサイズX線検査装置です。正面の大型窓から中を見ながら手動のマルチレバーでダイレクトにステージを動かせるので、検査したい位置へワークをスムーズに移動させることができます。加えて、最大管電圧90kVの自社製高性能X線管と画像処理ソフトで鮮明な透過画像が得られるため、BGAのショートや欠落、断線など、現場での非破壊検査に最適です。
概要
- 卓上に置けるコンパクトなＸ線検査装置。
- 大型の窓とレーザポインタで作業しやすい。
- 回転機能を装備した多機能ステージ。
- インターロックやオートOFFなどの各種安全機能を標準装備。
- 現場で簡単に使える。
特徴
卓上におけるコンパクトなＸ線検査装置
680W×630D×575H(mm)のコンパクトサイズ！現場での置き場所が確保しやすいサイズです。
回転機能を装備した多機能ステージ
被写体を360°回転させて見ることができます。
２インチ Ｘ線カメラ 搭載
コンパクトで高解像度なＸ線カメラを搭載。微弱な透過Ｘ線でも確実に捉えて可視画像化することができます。
安全性
きわめて低い漏洩Ｘ線量を実現
装置外へのX線の漏洩を徹底的に抑え込む設計により、漏洩線量をほぼ自然界レベルにまで低減しています。
オートオフ機能
Ｘ線の切り忘れを防止するため、設定した時間が経過すると自動的にＸ線を停止します。
瞬時にＸ線を停止
X線照射中にドアが開けられたときでもX線を即座に停止させるインターロック機能を備えています。
機能
専用画像取込ソフトウェア（μRayVision：マイクロレイビジョン）
μRayシリーズ付属の専用ソフト「μRayVision」は、簡単な操作でＸ線の制御ができるだけでなく、画像の平均積算処理や任意の輝度のみ色を付けて表示する「輝度指定カラー機能」も備えています。
自動コントラスト調整機能
暗くて見にくい画像も自動でコントラストを調整して常に見易い画像を表示します。
表示レンジ調整機能
撮影画像のヒストグラムを元に任意の輝度値を設定し、手動でコントラストを調整することができます。
輝度指定カラー機能
撮影画像のヒストグラムを元に任意の輝度値を設定し、画像内の対象となる部分だけカラーに表示することができます。
BGAのハンダのみカラーで表示

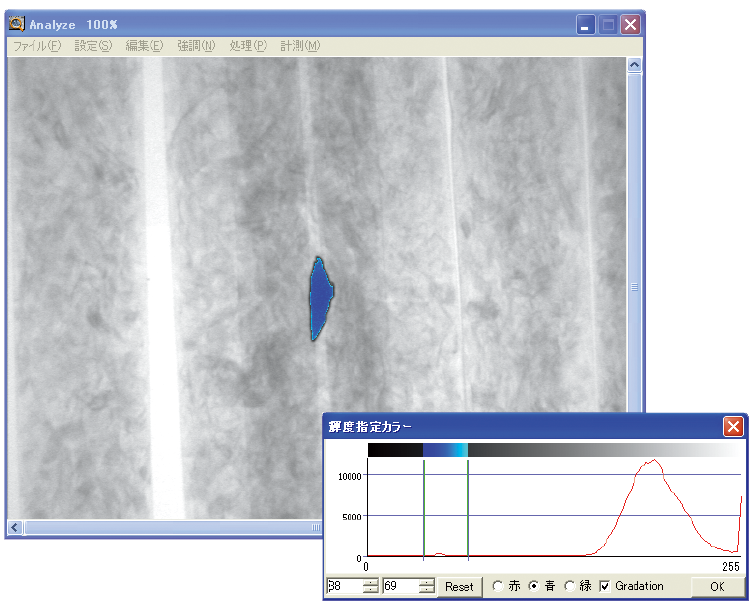

試料内の異物のみカラーで表示
画像内の試料のみカラーで表示
フィルタ機能
詳細な画像解析を可能にする10種類以上のフィルタ処理と画像加工処理をサポート。動画表示にフィルタ処理を適用させることにより、リアルタイムな画像解析をサポートします。

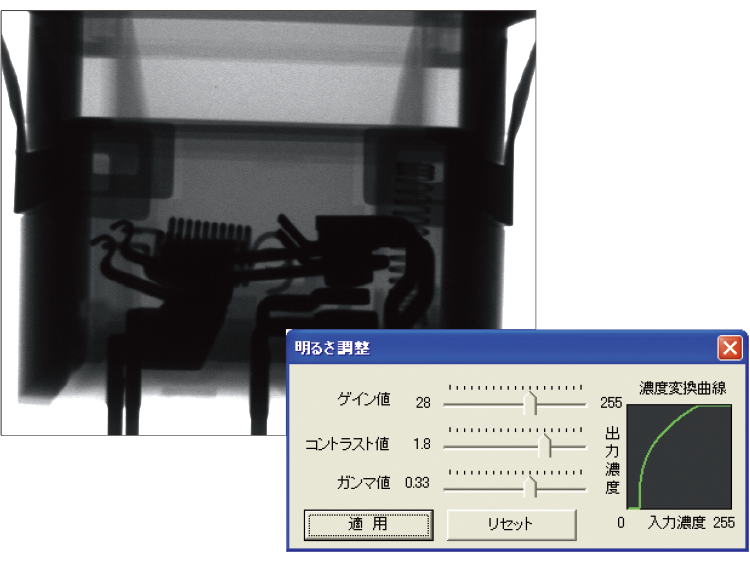

明るさ調整
ゲイン値、コントラスト値、ガンマ値を個別に調節することにより撮影画像の輝度値を自由に変更することが可能です。
調整前
調整後
面積計測機能
撮影画像内のオブジェクトの面積穴数、穴面積、面積比率を計測します。
２値化処理
しきい値を設定して２値化することにより、撮影画像を明暗で2分割します。
ラインプロファイル計測
画面上の2点間のラインプロファイルを計測し、グラフを表示します。
擬似3D表示
撮影画像の濃度情報を3次元で表示します。
