製品の特徴
松定プレシジョンの双方向直流電源装置、PBR/PBRMシリーズは、1台で直流電源と回生電子負荷の機能を持っているので、ユニットを1台にまとめる事で、作業スペースを節約し導入コストや設置コストを抑えることができます。また、回生機能により、エネルギー回収によるエネルギーコストを削減し、バッテリーなどのテスト時に、電源装置と電子負荷をつなぎ直す時間と労力を節約できます。双方向電源は、高度な設計と技術によって機能と効率を最適化した、さまざまな用途に最適な製品です。
1.双方向電源での回生機能
双方向電源とは、電源と電子負荷の機能をあわせ持ち、出力と入力の動作が可能な電源です。一般的に双方向電源は、電子負荷動作時の電力をAC側に回生する機能を持ち、回生電源とも呼ばれています。電源と電子負荷を一台でまかなえるだけでなく、電力の回生による省電力にも貢献します。

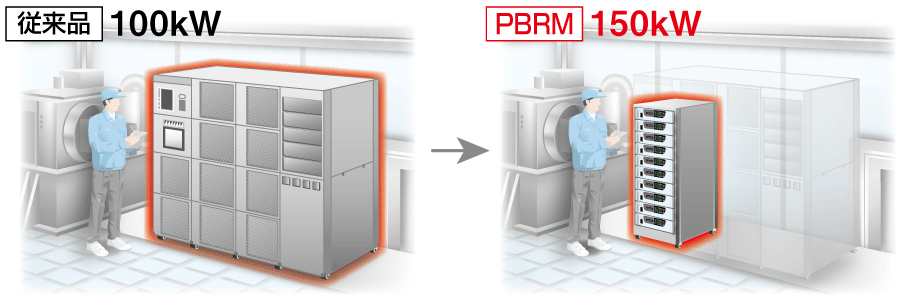

2.職場の省スペース
PBRシリーズは、ワークスペースを有効利用できるコンパクトな電源装置です。変換効率を高め、コンパクトでもハイパワーな電力の入出力が可能です。古い大型の装置と入れ替えることで職場の省スペース化に貢献します。また、小型化による性能と機能性に妥協がありません。

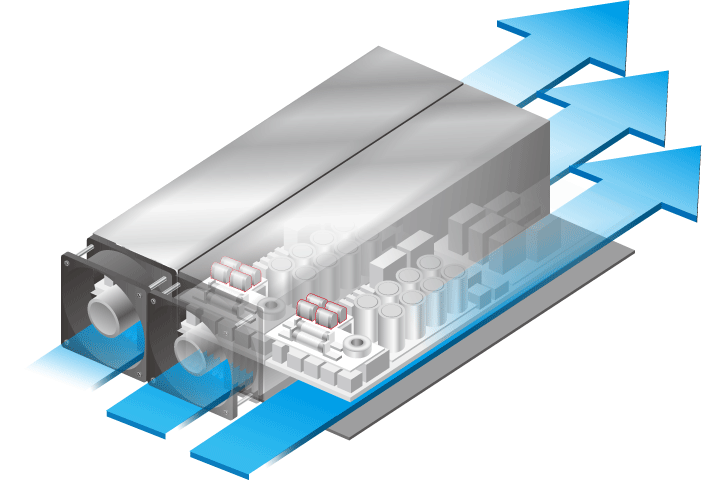

3.高効率による小型化
内部発熱を最小限に抑えるため、PBRシリーズには高効率な最先端の半導体素子が組み込まれています。最新のデバイスと高度なエアスルー回路ブロック技術により、高性能を維持しながら製品のサイズを大幅に小型化しました。この革新的な技術により、装置内のデッドスペースを最小限に抑え、全高がわずか4U（133mm）と非常にコンパクトな製品となり、より小さな設置面積で最適なパフォーマンスを発揮できるようになりました。
4.様々な用途に対応する豊富なモデル
松定プレシジョンのPBR/PBRMシリーズは、5kWから150kWまで、60種類を超える双方向直流電源装置を取り揃えています。この豊富なラインナップにより、さまざまな用途に最適なモデルを選択することができます。
アプリケーション
松定プレシジョンの双方向電源は、エネルギー分野や自動車開発分野の様々な用途に汎用性の高いソリューションを提供します。双方向電源は、革新的なエネルギー源や高度な蓄電池研究をサポートするように設計されており、幅広いレンジでの試験や評価のニーズに最適です。松定プレシジョンの双方向電源PBR/PBRMシリーズの主な用途を紹介します。
双方向DC-DCコンバータの評価
入口・出口にPBRシリーズを2台使用することで、一般的な電源と電子負荷の組み合わせのような配線の切り替えなどの段取り替えから解放されます。
1台を電源として動作するモード、もう1台を回生機能付き電子負荷で使用することで使用電力を低減できます。
トラクション・インバーターやモーターの評価
トラクション・インバータやモータの評価において、モータやインバータに起因する逆起電力の電流の取り扱いに優れています。
これらの評価には、負荷と電源動作の両方が可能な回生機能付き直流電源が必要であり、蓄電池の状態を効果的にシミュレートし、正確なテストを可能にします。
バッテリーの充放電試験
PBRシリーズは1台で両方の作業を行うことができるため、セットアップに要する時間が短縮され、工程が簡素化されます。専用ソフトウェア（PBR-BT）を利用することで、ソフトウェア開発にかかる時間を効率化することができ、総合的な蓄電池テストのための貴重なツールとなります。
ハイブリッドパワーコンディショナの評価
蓄電池に対応したパワーコンディショナであるハイブリットパワーコンディショナの評価に、PBRシリーズは最適です。
太陽光パネル、蓄電池（バッテリー）、系統などをPBRで模擬することで評価が容易になります。バッテリーシミュレータ機能：MBS（Matsusada Battery Simulator）とSOC自動可変機能(オプション)：-LAsocにより、わかりやすく正確な評価を可能にし、蓄電池システムの性能評価を容易にします。

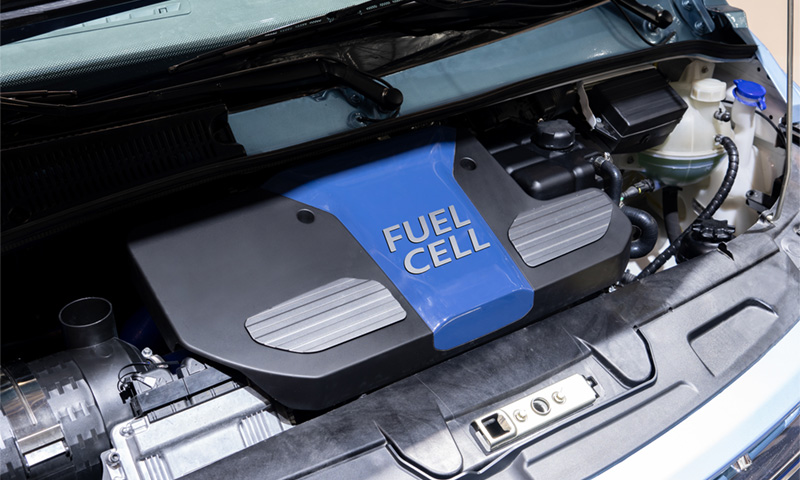

燃料電池
PBRシリーズは、燃料電池の開発と評価をサポートし、高度なエネルギーシステムに信頼性の高い電源ソリューションを提供します。PBRシリーズの電力回生能力と高効率は、厳しい燃料電池の評価に最適です。
バッテリーシミュレーター
PBRシリーズは非常に効果的な蓄電池シミュレーターとしても機能し、バッテリーを含んだ様々な製品の試験シナリオに対応します。この汎用性により、正確で効率的なシミュレーションが可能になります。蓄電池を使ったシステムや充電器の研究開発には、蓄電池のシミュレーションが欠かせません。
OBC（オンボード・チャージャー）
EVのオンボードチャージャー（OBC）向けに、PBRシリーズは信頼性が高く効率的な電源ソリューションを提供します。その回生機能とコンパクトな設計は、OBCシステムの効果的な試験と評価を保証し、先進的な自動車充電技術の開発に貢献します。
松定プレシジョンの双方向電源を活用することで、研究者や開発者は幅広い試験項目において、正確で効率的、かつ信頼性の高い試験や評価を実現することができます。
松定プレシジョンの双方向電源（回生電源）
松定プレシジョンの双方向電源、PBR/PBRMシリーズは、多様なアプリケーションに高度なソリューションを提供します。これらの電源は、直流回生電源としても知られ、直流電源と直流電子負荷の両方として機能するように設計されており、効率的な電力管理を提供し、熱放散を最小限に抑えます。革新的なデザインとコンパクトなフォームファクターにより、PBRシリーズは高効率なエネルギー使用と省スペースのニーズに応える優れた選択肢となっています。
回生型直流電子負荷
PBRシリーズは、単なる直流電源ではなく、回生直流電子負荷としても機能します。この2つの機能により、ユニットが電力を供給するだけでなく、電子負荷動作時のエネルギーを回生して交流電源に戻すことができます。この機能は、インバーター、DC-DCコンバーター、モーター、二次電池のテストなど、複数のセットアップを必要としないアプリケーションで特に有用であり、利便性と効率の両方を向上させます。
Overview of the PBR Series
松定プレシジョンのPBRシリーズは、電力、電圧、電流の仕様が異なるモデルを取り揃え、多様なニーズに対応できるよう設計されています。主な特徴と仕様を紹介します。
- 電圧範囲：80～1500V
- 電流範囲：20～360A
- 出力オプション：5kW、10kW、15kW
PBRシリーズには、「80V/120A/5kW」や「1500V/30A/15kW」などのモデルがあり、ユーザーは要件に適したユニットを見つけることができます。どのモデルも高い性能、信頼性、効率を提供するよう設計されています。
メリット
- 省スペース設計
-
PBRシリーズは、デッドスペースを減らし内部冷却を最適化する「エアスルー回路ブロック」技術を採用した省スペース設計が特徴。このコンパクトな設計により、作業スペースを有効に活用でき、同じエリア内に他の測定ツールや機器を収容することができます。
- 幅広いラインナップ
-
PBRシリーズには60種類以上のモデルがあり、さまざまなアプリケーションのニーズにマッチする幅広い選択肢を提供しています。ハイパワーを必要とする場合にも、よりコンパクトなセットアップを必要とする場合にも、さまざまな業界の特定の要求に適合するモデルが用意されています。
アプリケーション
PBRシリーズは、以下のようなさまざまなアプリケーションに対応しています。
- 双方向DC-DCコンバータ評価: 複雑な配線変更の必要性を減らし、テストプロセスを簡素化します。
- トラクション・インバータやモータの評価: 逆起電流に対応し、モーターやインバーターの試験に適しています。
- バッテリーの充放電試験: バッテリー充放電試験専用ソフトウェアとシンプルなセットアップにより、効率的な蓄電池テストを実現。
- ハイブリッドパワーコンディショナ: パワーコンディショナの評価を効率化する蓄電池シミュレーション機能を提供します。
ラックシステムで最大150kWのハイパワー
松定プレシジョンのPBRシリーズは、最大15kWのユニットを10台まで並列運転することができ、最大150kWのハイパワーソリューションを提供します。この機能は、コンパクトなフォーム・ファクターで大きな電力を必要とするアプリケーションに最適です。PBRシリーズは標準的な19インチ3Uラックに収納可能で、スペースが限られている様々な産業・研究環境に適しています。
松定プレシジョンのPBRシリーズ双方向DC電源は、様々な産業・研究用途に革新的で効率的なソリューションを提供します。コンパクト設計、高出力能力、多彩な機能を備えたこれらの電源は、現代のエネルギー管理および試験環境の厳しい要求に応えるよう設計されています。
よくあるご質問
以下の「よくある質問（FAQ）」セクションは、双方向電源の機能、利点、用途、および重要な注意事項を網羅し、 双方向電源に関する明確かつ簡潔な情報を提供することを目的としています。この技術に初めて触れる方にも、理解を深めたい方にも、これらの回答は双方向電源を使用する際の重要な側面と実際的な考慮点を明確にするのに役立ちます。
双方向電源とは？
双方向電源は、電源としても電子負荷としても機能する多目的な装置である。この二重機能により、システムに電力を供給し、必要に応じて電力を吸収することができます。このタイプの電源は、双方向のエネルギー伝送を必要とするアプリケーションに不可欠であり、さまざまなテストやシミュレーションの目的に非常に効果的です。
双方向電源と回生電源の違いは？
多くの場合、「双方向電源装置」および「回生電源装置」という用語は、互換的に使用されます。どちらのタイプの装置も、プログラマブルな直流電源と、電力回生が可能な直流電子負荷を統合しています。つまり、電力を供給するだけでなく、エネルギーを回収してAC電源ラインに戻し、エネルギー効率を高めることができます。
双方向電源の利点とは？
双方向電源の使用にはいくつかの利点がある。エネルギーの再利用を可能にし、全体的なエネルギー消費とコストを削減します。さらに、配線を頻繁に接続し直す必要が最小限に抑えられるため、時間と労力を節約できます。このタイプの電源は、その統合された設計により省スペース化にも役立ち、様々なアプリケーションにおける機能電池の動作シミュレーションに特に有用です。
双方向電源はどのようなメカニズムになっているの？
双方向電源の使い方を理解するには、そのメカニズムを把握することが重要です。双方向電源は、内部の双方向DC/DCおよびAC/DCコンバータによってサポートされ、DCとACの両方の電力をどちらかの方向に変換することができます。このシステムには通常、3つの主要コンポーネントが含まれます。
- 双方向AC/DCコンバーター: このコンポーネントは、商用AC電源と内部DC電源の変換を可能にし、双方向のエネルギー交換を容易にします。
- 双方向DC/DCコンバーター: 絶縁トランスとしても知られるこの部品は、一次側と二次側の間の電気的絶縁を維持しながら、双方向のエネルギー交換を可能にします。
- 昇圧/降圧DC/DCコンバーター: この部品は二次側の電圧を調整し、電源をさまざまな試験シナリオに適応できるようにします。
この構成により、エネルギーを商用電源と双方向に交換することが可能になり、システムの効率と柔軟性が最適化されます。
回生電力を送電網に戻すことはできますか？
回生電力は、構内のACラインに電力を戻すことができ、敷地内のエネルギー節約に貢献します。ただし、エネルギーを建物内で再生することはできても、電力メーターを通して外部送電網に戻すことはできません。逆潮流には対応していませんので、回生電力は、構内で消費するなどの配慮が必要です。
双方向電源を使用する際の注意点はありますか？
双方向電源を使用する場合、安全性とコンプライアンスを確保するためにいくつかの注意事項を守る必要があります。システムへの過負荷を避けるため、正しい接続手順に従い、指定された定格電力を守って下さい。さらに、法的または安全上の問題を防ぐために、関連する規制基準やガイドラインを遵守することが極めて重要です。双方向電源装置の操作に関連するリスクを軽減するために、製品の説明書に記載されている注意警告をよく読んでお使いください。
