電磁石の着磁・脱磁に最適！従来比1/2の小型化を実現した四象限バイポーラ電源 POMシリーズが 新登場！

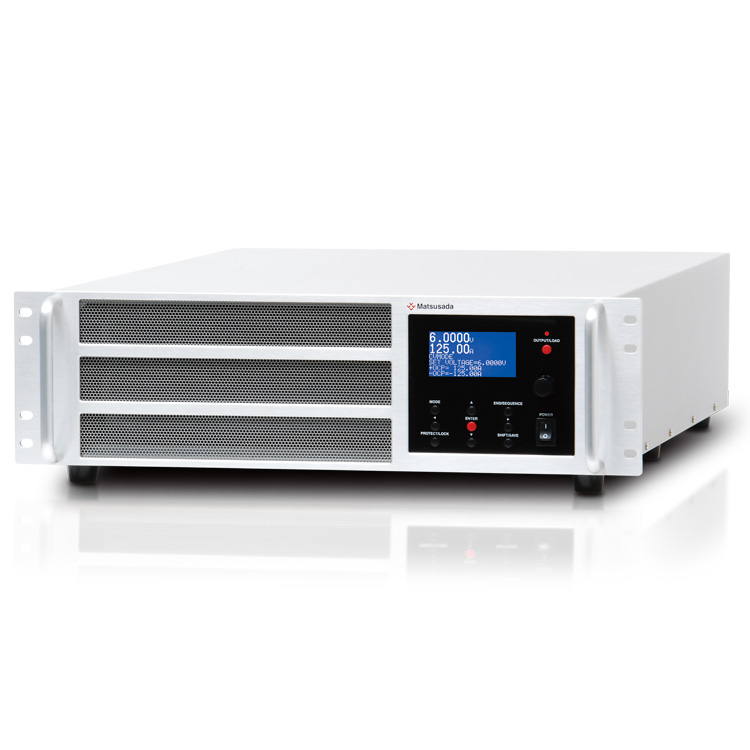

POMシリーズは、高効率スイッチングアンプ方式の採用と電力回生機能により、従来の1/2の小 型化に成功した四象限動作バイポーラ電源です。電磁石の着磁に求められる大電流出力はもちろん、電流のソースとシンクの両方を行える四象限操作によりスムーズな脱磁も実現しています。フロントパネルからの簡単な操作だけで必要な電圧・電流値を設定し、安全に出力させることが可能です。
特長
- 高さ3Uの19インチラックサイズながら最大±125Aもの大電流ソース（出力）とシンク（吸込）が可能
- 四象限動作のバイポーラタイプなので電磁石の素早い着磁と脱磁を実現
- 回生機能により電力の有効活用が可能（※）、且つ発熱の大幅な抑制を実現
- 低リップル、高安定度に加えて充実の保護回路により高い安全性も確保
（※）回生された電力はすべて構内で消費されることを前提として設計されています。
主な用途
- 電磁石の着磁・脱磁、車載電装品やモータの評価試験、成膜・電気めっき、太陽電池パネルの評価試験など
本製品はバッテリーの充放電用に設計された電源ではありません。
そのような用途には、専用に設計された直流充放電電源を別にラインナップしておりますので、どうぞお気軽に営業担当までお問合せください。
ラインナップ
| モデル名 | 電圧 V(rms) |
電流 A(rms) |
出力電力 | お問い合わせ |
|---|---|---|---|---|
| POM6-125 | ±6(4.2) | ±125(87.5) | 750W | 購入前 購入後 |
| POM10-75 | ±10(7) | ±75(52.5) | 750W | 購入前 購入後 |
| POM20-50 | ±20(14) | ±50(35) | 1kW | 購入前 購入後 |
| POM50-20 | ±50(35) | ±20(14) | 1kW | 購入前 購入後 |
| POM100-10 | ±100(70) | ±10(7) | 1kW | 購入前 購入後 |
オプション
-LGob：光インターフェースボード
- -LGob：光インターフェースボード＋光ケーブル2m長
- -LGob（Fc5）：光インターフェースボード＋光ケーブル5m長
- -LGob（Fc10）：光インターフェースボード＋光ケーブル10m長
- -LGob（Fc20）：光インターフェースボード＋光ケーブル20m長
- -LGob（Fc40）：光インターフェースボード＋光ケーブル40m長
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
制御項目
アウトプットON / OFF、電圧・電流可変、定電圧 / 定電流切替
（別途アダプターが必要になります。営業担当までお問合せ下さい。）
- 下記の環境下で使用される場合本オプションが有効です。
-
- 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
- 高圧フローティングで使用される場合（250V以上）
- 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけて下さい。〈例〉POM100-10-LGob, POM6-125-LGob(Fc40)
