HJPSSシリーズ｜卓上型高圧電源

新発売

低ノイズ小型高圧電源

「小型化」「低ノイズ化」を徹底追及した高性能高圧電源

出力電圧：1～5kV
出力電流：0.6～15mA
出力電力：3W、6W、15W

驚異の低ノイズとサイズを超えた高安定度

HJPSSシリーズは、省スペース性と優れた性能を両立した卓上サイズの高性能高圧電源です。
横幅105mmというコンパクトサイズながら、最大5kVの高電圧を低ノイズで出力できます。また、シンプル操作や充実の保護回路によって、簡単・安全に使いこなすことが可能です。さらに、LANインターフェースを標準装着しているのでシステムへの組込みにも容易に対応できます。
光電子増倍管（PMT）などの高精密用途から学校などでのちょっとした実験まで、幅広い用途にお使い頂けます。

特長

最小5mVp-pの低リップル（～2kV出力モデル）と高い安定度、優れた温度係数を実現。
出力電圧設定ツマミとOUTPUTスイッチだけのシンプルな構成と各種保護機能で安全・簡単な操作を実現。
全45モデルという豊富なラインナップの中から用途に合わせて最適なモデルを選択可能
両極性出力タイプは、フロントパネルあるいはリモートコントロールコネクタから容易に極性切替が可能です。
LANインターフェースを標準装備

主な用途

光電子増倍管（PMT）
バイアス電源
絶縁耐圧試験
マイクロチャンネルプレート（MCP）
静電試験
放射線検出器
各種高電圧試験

ラインナップ

正極性タイプ負極性タイプ両極性タイプ

モデル	出力電圧 (kV)	出力電流 (mA)	出力電力 (W)	リップル (mVp-p)	お問い合わせ
HJPSS-1P3	0～1kV	3mA	3W	5mVp-p	購入前購入後
HJPSS-1P6		6mA	6W	5mVp-p	購入前購入後
HJPSS-1P15		15mA	15W	10mVp-p	購入前購入後
HJPSS-1.5P2	0～1.5kV	2mA	3W	5mVp-p	購入前購入後
HJPSS-1.5P4		4mA	6W	5mVp-p	購入前購入後
HJPSS-1.5P10		10mA	15W	10mVp-p	購入前購入後
HJPSS-2P1.5	0～2kV	1.5mA	3W	5mVp-p	購入前購入後
HJPSS-2P3		3mA	6W	5mVp-p	購入前購入後
HJPSS-2P7.5		7.5mA	15W	10mVp-p	購入前購入後
HJPSS-3P1	0～3kV	1mA	3W	10mVp-p	購入前購入後
HJPSS-3P2		2mA	6W		購入前購入後
HJPSS-3P5		5mA	15W		購入前購入後
HJPSS-5P0.6	0～5kV	0.6mA	3W	20mVp-p	購入前購入後
HJPSS-5P1.2		1.2mA	6W		購入前購入後
HJPSS-5P3		3mA	15W		購入前購入後

モデル	出力電圧 (kV)	出力電流 (mA)	出力電力 (W)	リップル (mVp-p)	お問い合わせ
HJPSS-1N3	0～-1kV	3mA	3W	5mVp-p	購入前購入後
HJPSS-1N6		6mA	6W	5mVp-p	購入前購入後
HJPSS-1N15		15mA	15W	10mVp-p	購入前購入後
HJPSS-1.5N2	0～-1.5kV	2mA	3W	5mVp-p	購入前購入後
HJPSS-1.5N4		4mA	6W	5mVp-p	購入前購入後
HJPSS-1.5N10		10mA	15W	10mVp-p	購入前購入後
HJPSS-2N1.5	0～-2kV	1.5mA	3W	5mVp-p	購入前購入後
HJPSS-2N3		3mA	6W	5mVp-p	購入前購入後
HJPSS-2N7.5		7.5mA	15W	10mVp-p	購入前購入後
HJPSS-3N1	0～-3kV	1mA	3W	10mVp-p	購入前購入後
HJPSS-3N2		2mA	6W		購入前購入後
HJPSS-3N5		5mA	15W		購入前購入後
HJPSS-5N0.6	0～-5kV	0.6mA	3W	20mVp-p	購入前購入後
HJPSS-5N1.2		1.2mA	6W		購入前購入後
HJPSS-5N3		3mA	15W		購入前購入後

モデル	出力電圧 (kV)	出力電流 (mA)	出力電力 (W)	リップル (mVp-p)	お問い合わせ
HJPSS-1R3	0～1kV/0～-1kV	3mA	3W	5mVp-p	購入前購入後
HJPSS-1R6		6mA	6W	5mVp-p	購入前購入後
HJPSS-1R15		15mA	15W	10mVp-p	購入前購入後
HJPSS-1.5R2	0～1.5kV/0～-1.5kV	2mA	3W	5mVp-p	購入前購入後
HJPSS-1.5R4		4mA	6W	5mVp-p	購入前購入後
HJPSS-1.5R10		10mA	15W	10mVp-p	購入前購入後
HJPSS-2R1.5	0～2kV/0～-2kV	1.5mA	3W	5mVp-p	購入前購入後
HJPSS-2R3		3mA	6W	5mVp-p	購入前購入後
HJPSS-2R7.5		7.5mA	15W	10mVp-p	購入前購入後
HJPSS-3R1	0～3kV/0～-3kV	1mA	3W	10mVp-p	購入前購入後
HJPSS-3R2		2mA	6W		購入前購入後
HJPSS-3R5		5mA	15W		購入前購入後
HJPSS-5R0.6	0～5kV/0～-5kV	0.6mA	3W	20mVp-p	購入前購入後
HJPSS-5R1.2		1.2mA	6W		購入前購入後
HJPSS-5R3		3mA	15W		購入前購入後

機能

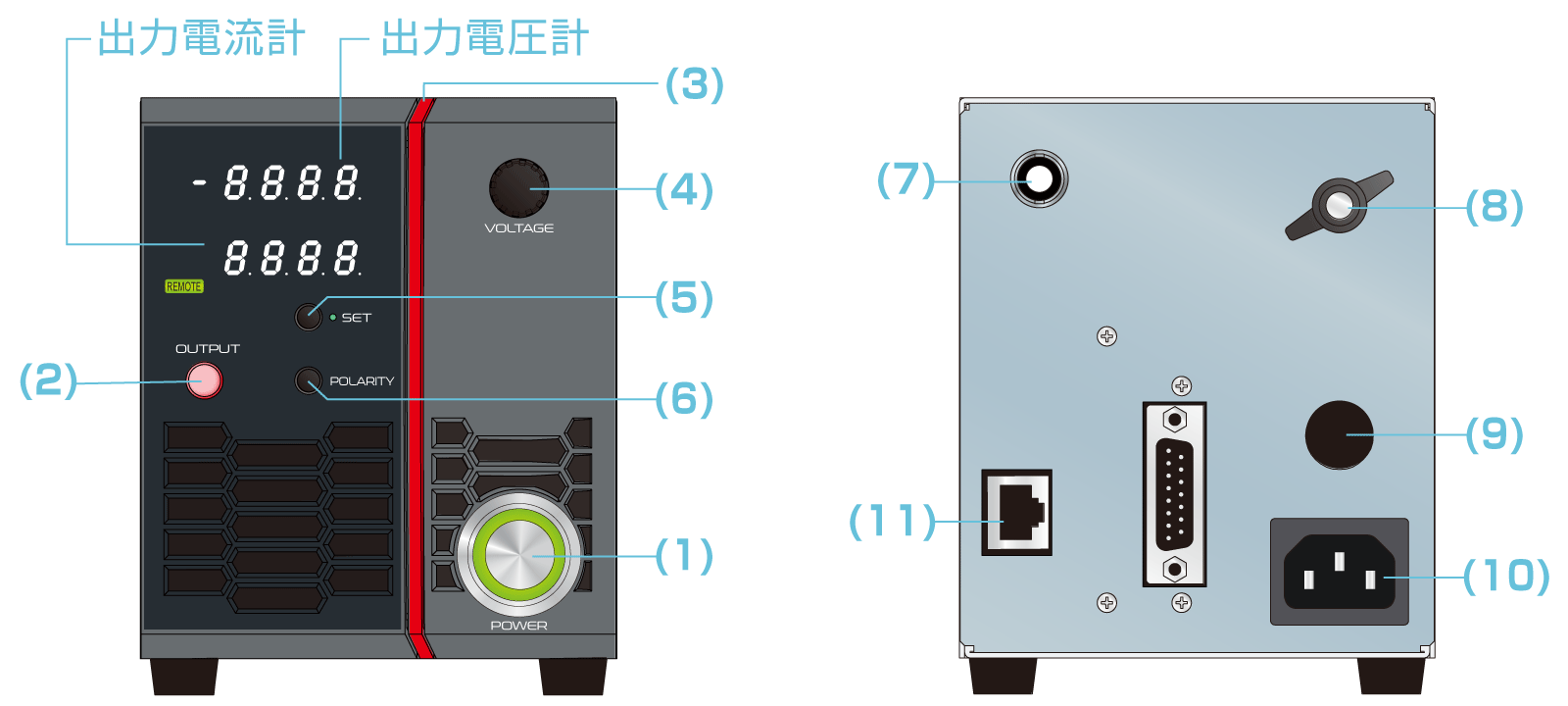

機能説明

(1) POWER ON/OFFスイッチ
(2) OUTPUTスイッチ
(3) 出力電圧設定ロータリエンコーダ
(4) SETスイッチ
(5) 極性切替スイッチ
(6) 高電圧出力コネクタ BNC-HV(SHV) リセプタクル

(7) GND端子 M6
(8) ヒューズ
(9) ACインレット
(10) LANポート
(11) OUTPUT表示灯
(12) リモートコントロールコネクタ（CONTROL）D-sub15ピンメス

外部アナログ制御(D-sub15ピンメス)

• リモート／ローカル切替
• インターロック
• 出力制御
• 極性切替

• 出力モニタ
• リモート出力ON/OFF制御
• ステータス出力

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LGob

光インターフェース ※-LGobオプション選択時は標準のLANポートは装備されません。
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

-LGob: 光インターフェース＋光ケーブル2m長
-LGob（Fc5）: 光インターフェース＋光ケーブル5m長
-LGob（Fc10）: 光インターフェース＋光ケーブル10m長
-LGob（Fc20）: 光インターフェース＋光ケーブル20m長
-LGob（Fc40）: 光インターフェース＋光ケーブル40m長

下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。

工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
高電圧フローティングで使用される場合（250V以上）
弊社製の電源とコントローラ（P CやPLC）が2m以内に設置できない場合

光インターフェースをご使用の際は、別途アダプタが必要です。
詳しくはこららをご覧ください。

-L(3m)/-L(5m)/-L(7m): 高電圧出力シールドケーブル長変更
高電圧出力ケーブルの長さがそれぞれ3ｍ、5ｍ、7ｍとなります。
（これ以外の長さをご希望の場合は営業担当までお問合せください。）

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけて下さい。(アルファベット、ケーブル長順)
〈例〉HJPSS-1.5P4-LGob(7m)

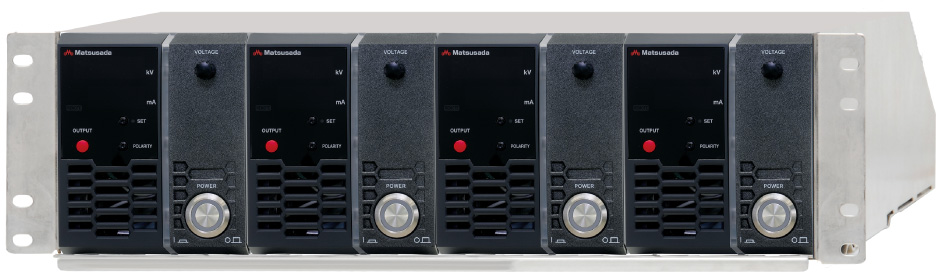

別売品

光アイソレーションアダプタ

光インターフェースをご使用の際は、別途変換アダプタが必要です。
PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

ET-32：LAN用光変換アダプタ
USB-OPT：USB用光変換アダプタ
GP-OPT2-9：RS-232C(9ピン)用光変換アダプタ
GP-OPT2-25：RS-232C(25ピン)用光変換アダプタ
GP-OPT4-25：RS-485(25ピン)用光変換アダプタ
GP-32：GPIB用光変換アダプタ（2028年12月に販売終了予定）

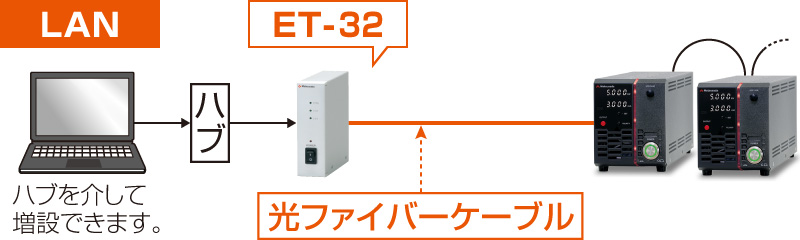

LAN用光変換アダプタを使った通信例｜HJPSSシリーズ｜高圧電源ベンチトップ｜松定プレシジョン — **LAN用光変換アダプタを使った通信例**

詳しくはGP/ET/USBシリーズをご覧ください。

入力ケーブル

標準添付	CABLE TYPE1	本体側	給電側：3ピンプラグ付き	125V/10A
別売品 200V入力時使用可能	CABLE TYPE3	本体側	給電側：端末オープン	250V/10A
別売品 200V入力時使用可能	CABLE TYPE4	本体側	給電側	250V/10A
別売品 200V入力時使用可能	CABLE TYPE13	本体側	給電側	250V/15A
別売品 200V入力時使用可能	CABLE TYPE20	本体側	給電側	250V/10A
