電子銃のパフォーマンスを最大限に引き出す専用設計
HMBシリーズは、走査電子顕微鏡(SEM)の電子銃用高電圧電源です。加速電源、バイアス電源、フィラメント電源を内蔵し、バイアス電源とフィラメント電源は加速電源でフローティングされています。タングステン型熱電子銃や六ホウ化ランタン（Lab6）熱電子銃だけでなく、オプションのサプレッサ用電源を追加することで、ショットキー型電子銃にも対応可能です。
お客様の電子銃に合わせたカスタマイズや特注品の相談も承っています。お気軽にご相談ください。
特長
- 「加速用電源」「バイアス用電源」「フィラメント加熱用電源」を小型サイズに集約

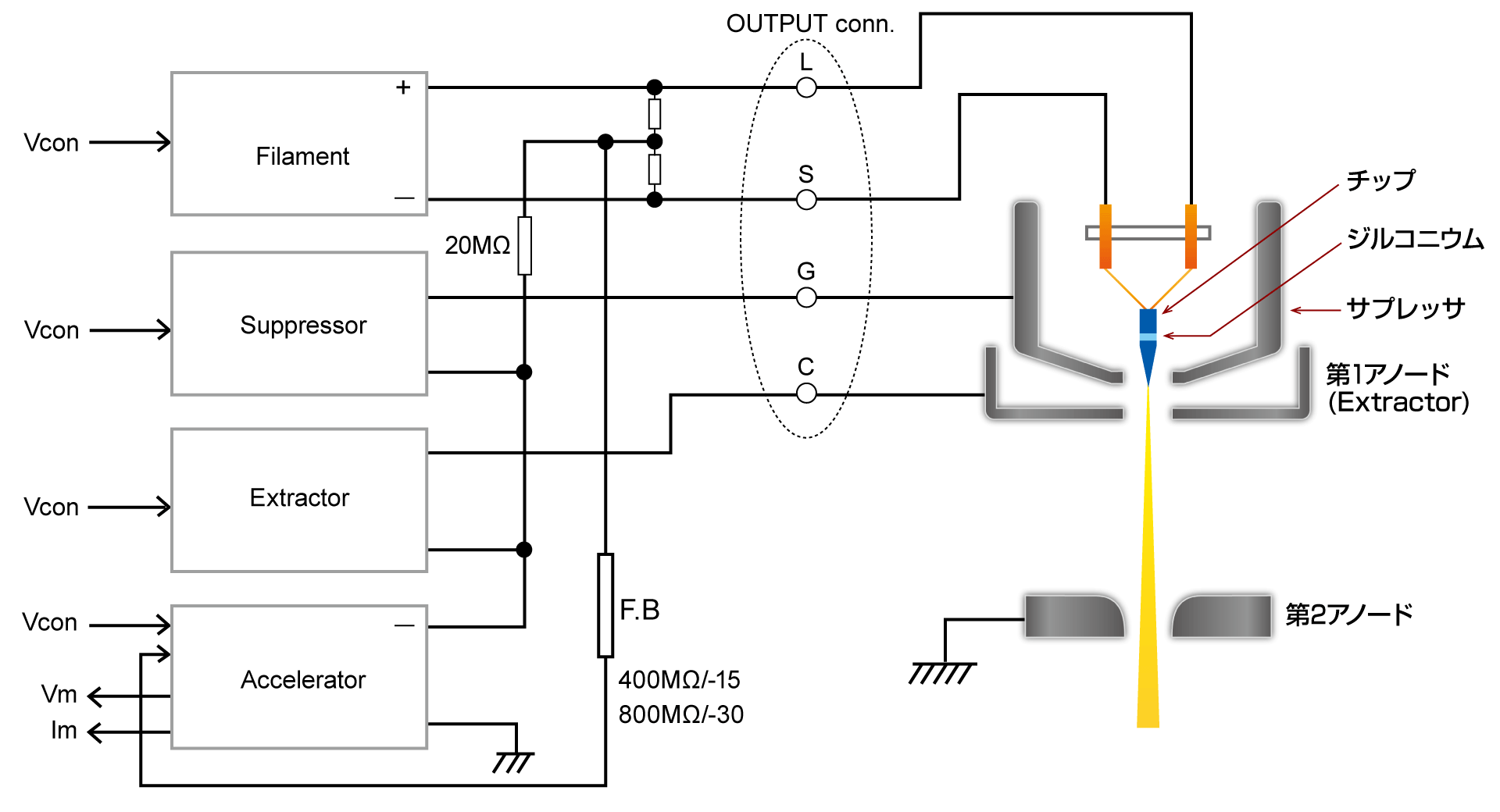

- サプレッサ用電源も追加可能でショートカットキー型電子銃にも対応（オプション）
- 走査電子顕微鏡(SEM)の電子ビーム用3出力を1つのケースに搭載
- 5ppmの高安定度
- 低リップル
- 過電流保護／出力短絡保護
用途
- 走査型電子顕微鏡（SEM）の電子銃用電源
- 電界放出型走査電子顕微鏡(FEG-SEM)の電子銃用電源
- ショットキー型電子銃用の高電圧電源
- 電子線マイクロアナライザの電子銃用電源
- オージェ電子分光装置の電子銃用電源
ラインナップ
| モデル | 出力電圧 | お問い合わせ | ||
|---|---|---|---|---|
| 加速電源 | バイアス電源 | フィラメント電源 | ||
| HMB-15 | 0～-15kV | 0～+3.5kV | 5V max | 購入前 購入後 |
| HMB-30 | 0～-30kV | 購入前 購入後 | ||
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LFcc
-
定電流フィラメント出力
仕様は、こちらよりカタログをダウンロードし、ご参照ください。
※-LFcvと-LFccを同時に選択することはできません。
- -LFcv
-
定電圧フィラメント出力
仕様は、こちらよりカタログをダウンロードし、ご参照ください。
※-LFcvと-LFccを同時に選択することはできません。
- -LS03
サプレッサ電源追加
別売品
| 標準 | CN-HMB4P |
 プラグ付出力ケーブル(端末オープン) |
1.5m長 |
|---|---|---|---|
| CN-HMB4P(5) | 5m長 | ||
| -LS03オプション時 | 詳しくはお問い合わせください。 |
 プラグ付出力ケーブル(端末オープン) |
1.5m長 |
-LS03オプションを追加した場合、ケーブルの型名が変更となります。詳しくはお問い合わせください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

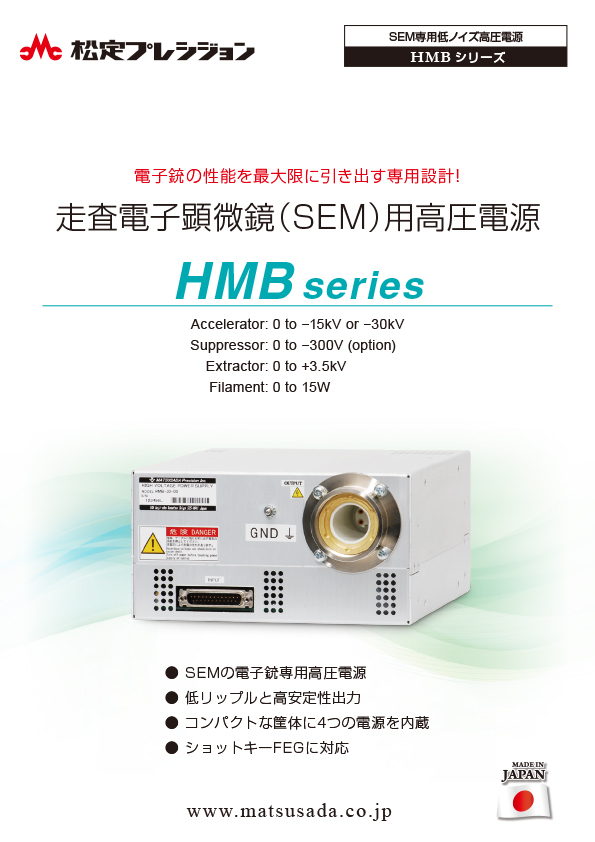

HMBシリーズカタログ
