わずか10ppmの超低リップル、高安定性
HFSSシリーズは、光電子増倍管(PMT)、電子ビーム、各種検査装置等の用途に最適な小型・高安定の低リップルモジュールです。電圧モニタ、電流モニタも標準で装備しています。
特長
- わずか10ppmの超低リップル、高安定性
- 外部ボリューム、外部電圧どちらでも動作可能
- アーク放電保護、連続出力短絡保護による信頼性重視設計
用途
- 光電子増倍管(PMT)、マイクロチャンネルプレート(MCP)
- 電子ビーム
- 各種高電圧検査装置
ラインナップ
| モデル | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| HFSS5-1P | 1kV | 5mA | 5W | 購入前 購入後 |
| HFSS10-1P | 10mA | 10W | 購入前 購入後 | |
| HFSS30-1P | 30mA | 30W | 購入前 購入後 | |
| HFSS5-1.5P | 1.5kV | 3.4mA | 5W | 購入前 購入後 |
| HFSS10-1.5P | 6.7mA | 10W | 購入前 購入後 | |
| HFSS30-1.5P | 20mA | 30W | 購入前 購入後 | |
| HFSS5-3P | 3kV | 1.7mA | 5W | 購入前 購入後 |
| HFSS10-3P | 3.4mA | 10W | 購入前 購入後 | |
| HFSS30-3P | 10mA | 30W | 購入前 購入後 | |
| HFSS5-6P | 6kV | 0.84mA | 5W | 購入前 購入後 |
| HFSS10-6P | 1.7mA | 10W | 購入前 購入後 | |
| HFSS30-6P | 5mA | 30W | 購入前 購入後 | |
| HFSS5-10P | 10kV | 0.5mA | 5W | 購入前 購入後 |
| HFSS10-10P | 1mA | 10W | 購入前 購入後 | |
| HFSS30-10P | 3mA | 30W | 購入前 購入後 | |
| HFSS5-15P | 15kV | 0.34mA | 5W | 購入前 購入後 |
| HFSS10-15P | 0.67mA | 10W | 購入前 購入後 | |
| HFSS30-15P | 2mA | 30W | 購入前 購入後 | |
| HFSS5-20P | 20kV | 0.25mA | 5W | 購入前 購入後 |
| HFSS10-20P | 0.5mA | 10W | 購入前 購入後 | |
| HFSS30-20P | 1.5mA | 30W | 購入前 購入後 | |
| モデル | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 | 電流 | 電力 | ||
| HFSS5-1N | -1kV | 5mA | 5W | 購入前 購入後 |
| HFSS10-1N | 10mA | 10W | 購入前 購入後 | |
| HFSS30-1N | 30mA | 30W | 購入前 購入後 | |
| HFSS5-1.5N | -1.5kV | 3.4mA | 5W | 購入前 購入後 |
| HFSS10-1.5N | 6.7mA | 10W | 購入前 購入後 | |
| HFSS30-1.5N | 20mA | 30W | 購入前 購入後 | |
| HFSS5-3N | -3kV | 1.7mA | 5W | 購入前 購入後 |
| HFSS10-3N | 3.4mA | 10W | 購入前 購入後 | |
| HFSS30-3N | 10mA | 30W | 購入前 購入後 | |
| HFSS5-6N | -6kV | 0.84mA | 5W | 購入前 購入後 |
| HFSS10-6N | 1.7mA | 10W | 購入前 購入後 | |
| HFSS30-6N | 5mA | 30W | 購入前 購入後 | |
| HFSS5-10N | -10kV | 0.5mA | 5W | 購入前 購入後 |
| HFSS10-10N | 3mA | 30W | 購入前 購入後 | |
| HFSS30-10N | 3mA | 30W | 購入前 購入後 | |
| HFSS5-15N | -15kV | 0.34mA | 5W | 購入前 購入後 |
| HFSS10-15N | 0.67mA | 10W | 購入前 購入後 | |
| HFSS30-15N | 2mA | 30W | 購入前 購入後 | |
| HFSS5-20N | -20kV | 0.25mA | 5W | 購入前 購入後 |
| HFSS10-20N | 0.5mA | 10W | 購入前 購入後 | |
| HFSS30-20N | 1.5mA | 30W | 購入前 購入後 | |
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

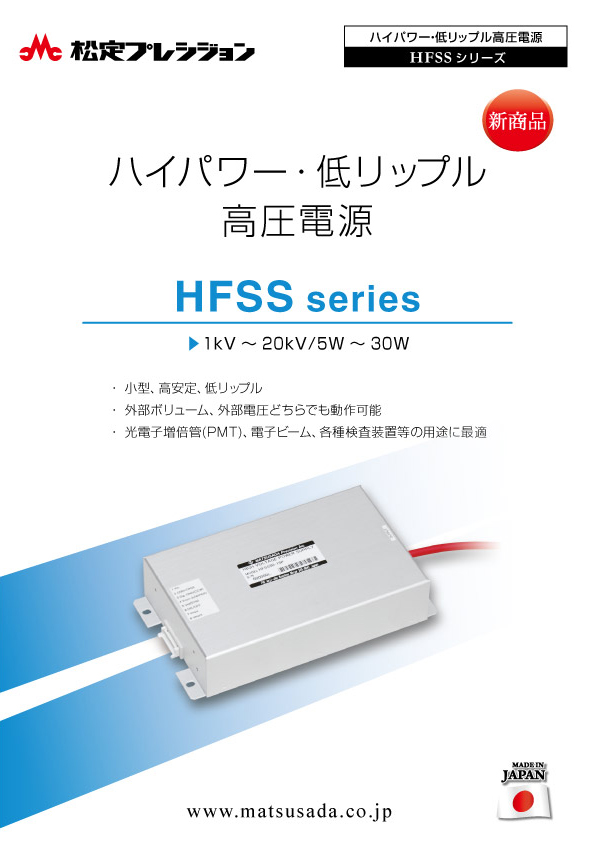

HFSSシリーズカタログ
更新日：2024/11/18 Rev.14
PDF(1,005KB)
-
高圧電源モジュール総合ガイド
更新日：2024/8/9 rev.16
PDF(5,576KB)
-
高圧電源の正しい使い方
更新日：2023/07/27 Rev.06
PDF(871KB)
ダウンロードには会員登録が必要です。
-
HFSSシリーズカタログ
更新日：2024/11/18 Rev.14
PDF(1,005KB)
-
高圧電源モジュール総合ガイド
更新日：2024/8/9 rev.16
PDF(5,576KB)
-
高圧電源の正しい使い方
更新日：2023/07/27 Rev.06
PDF(871KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
