高速・高電圧
アンプモジュール
組込みに最適な小型モジュール
- 出力電圧：0.3kV～10kV
(単極タイプ) - 出力電圧：±0.3kV～±3kV
(バイポーラタイプ) - 出力電流：±1mA～±10mA
- 出力電力：3W、5W、10W
小型組込モジュールですぐれた実用性
HOPP・HOPSシリーズは、弊社の高電圧に関する永年の経験とノウハウをベースに完成された、高速高電圧型のアンプ電源モジュールです。
HOPPシリーズで250Hz～3kHz、HOPSシリーズでは、1.5kHz～50kHzと高速応答、入力波形に比例した正弦波、三角波、ノコギリ波、矩形波での高電圧出力が可能です。
全機種オールソリッドステートで、出力電圧は0.3kV～10kV（正極性/負極性出力タイプ）、±0.3kV～±3kV（バイポーラ出力タイプ）の幅広いラインナップをそろえています。
特長
- 幅広いラインナップ
- 応答速度と出力電圧、出力電圧によるラインナップに、正極出力、負極出力、バイポーラ出力の3タイプをそれぞれ用意しました。
お客様の用途に応じて最適なモデルをお選びください。
- 最高50kHzの高速応答
- 新開発のHOPSシリーズでは、当社HOPP比5倍以上の高速・広帯域を実現しました。
- 入力波形に応じた任意の波形出力が可能
- ピン端子より、外部コントロール信号0～10Vdc〔－10Vdc～+10Vdc〕を入力していただくことにより、任意の波形での高電圧出力が可能です。
- 組込みに最適な小型モジュールタイプ
- 小型モジュールで製品・装置の小型化に貢献します。本製品は湿気、ほこり振動、衝撃に強い完全樹脂モールドにより信頼性を一層高めています。
- 24V単一入力
- 24V電源と、0～10Vdc〔－10Vdc～+10Vdc〕コントロール用信号をご用意いただくだけで簡単にお使いいただけるので大変便利です。
- 永年の高電圧技術による高信頼性
- すでにご好評いただいております直流高電圧電源で確立された、独自の技術とノウハウにより信頼性、安全性の高い製品となっております。
- オールソリッドステート
- 全機種オールソリッドステートで長寿命を実現しています。
用途
- ビーム偏向用
- コロナ放電
- 絶縁耐圧試験
- 電子写真プロセス
- 電気粘性流体
- 各種高電圧実験
- その他
ラインナップ
HOPPシリーズ【高速モデル】
※HOPPシリーズは小振幅時でも応答速度は同じです。
| モデル名 | 出力 | 応答速度[kHz]※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | |||
| HOPP-0.3P(A) | 0〜0.3kVdc | 10mA | 3kHz | 購入前 購入後 |
| HOPP-0.6P(A) | 0〜0.6kVdc | 5mA | 2kHz | 購入前 購入後 |
| HOPP-1P(A) | 0〜1kVdc | 3mA | 2kHz | 購入前 購入後 |
| HOPP-1.5P(A) | 0〜1.5kVdc | 2mA | 1kHz | 購入前 購入後 |
| HOPP-3P(A) | 0〜3kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| HOPP-5P(A) | 0〜5kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| HOPP-10P(A) | 0〜10kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| モデル名 | 出力 | 応答速度[kHz]※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | |||
| HOPP-0.3N(A) | 0〜-0.3kVdc | 10mA | 3kHz | 購入前 購入後 |
| HOPP-0.6N(A) | 0〜-0.6kVdc | 5mA | 2kHz | 購入前 購入後 |
| HOPP-1N(A) | 0〜-1kVdc | 3mA | 2kHz | 購入前 購入後 |
| HOPP-1.5N(A) | 0〜-1.5kVdc | 2mA | 1kHz | 購入前 購入後 |
| HOPP-3N(A) | 0〜-3kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| HOPP-5N(A) | 0〜-5kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| HOPP-10N(A) | 0〜-10kVdc | 1mA | 0.5kHz | 購入前 購入後 |
| モデル名 | 出力 | 応答速度[kHz]※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | |||
| HOPP-0.3B10(A) | -0.3〜+0.3kVdc | ±10mA | 2kHz | 購入前 購入後 |
| HOPP-0.6B5(A) | -0.6〜+0.6kVdc | ±5mA | 2kHz | 購入前 購入後 |
| HOPP-1B3(A) | -1〜+1kVdc | ±3mA | 1kHz | 購入前 購入後 |
| HOPP-1.5B2(A) | -1.5〜+1.5kVdc | ±2mA | 0.5kHz | 購入前 購入後 |
| HOPP-3B1(A) | -3〜+3kVdc | ±1mA | 0.25kHz | 購入前 購入後 |
HOPSシリーズ【超高速モデル】
※正弦波動作による実力代表値です。
| モデル名 | 出力 | 応答速度（-3dB）※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | 最大振幅時[kHz] | ||
| HOPS-0.3P10(A) | 0〜0.3kVdc | 10mA | 25kHz | 購入前 購入後 |
| HOPS-0.6P5(A) | 0〜0.6kVdc | 5mA | 12kHz | 購入前 購入後 |
| HOPS-1P3(A) | 0〜1kVdc | 3mA | 7kHz | 購入前 購入後 |
| HOPS-1.5P2(A) | 0〜1.5kVdc | 2mA | 5kHz | 購入前 購入後 |
| HOPS-3P1(A) | 0〜3kVdc | 1mA | 2.5kHz | 購入前 購入後 |
| モデル名 | 出力 | 応答速度（-3dB）※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | 最大振幅時[kHz] | ||
| HOPS-0.3N10(A) | 0〜-0.3kVdc | 10mA | 25kHz | 購入前 購入後 |
| HOPS-0.6N5(A) | 0〜-0.6kVdc | 5mA | 12kHz | 購入前 購入後 |
| HOPS-1N3(A) | 0〜-1kVdc | 3mA | 7kHz | 購入前 購入後 |
| HOPS-1.5N2(A) | 0〜-1.5kVdc | 2mA | 5kHz | 購入前 購入後 |
| HOPS-3N1(A) | 0〜-3kVdc | 1mA | 2.5kHz | 購入前 購入後 |
| モデル名 | 出力 | 応答速度（-3dB）※ | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | 最大振幅時[kHz] | ||
| HOPS-0.3B10(A) | -0.3〜+0.3kVdc | ±10mA | 12kHz | 購入前 購入後 |
| HOPS-0.6B5(A) | -0.6〜+0.6kVdc | ±5mA | 6kHz | 購入前 購入後 |
| HOPS-1B3(A) | -1〜+1kVdc | ±3mA | 3.5kHz | 購入前 購入後 |
| HOPS-1B5(A) | -1〜+1kVdc | ±5mA | 3.5kHz | 購入前 購入後 |
| HOPS-1.5B2(A) | -1.5〜+1.5kVdc | ±2mA | 2.5kHz | 購入前 購入後 |
| HOPS-3B1(A) | -3〜+3kVdc | ±1mA | 1.5kHz | 購入前 購入後 |
機能

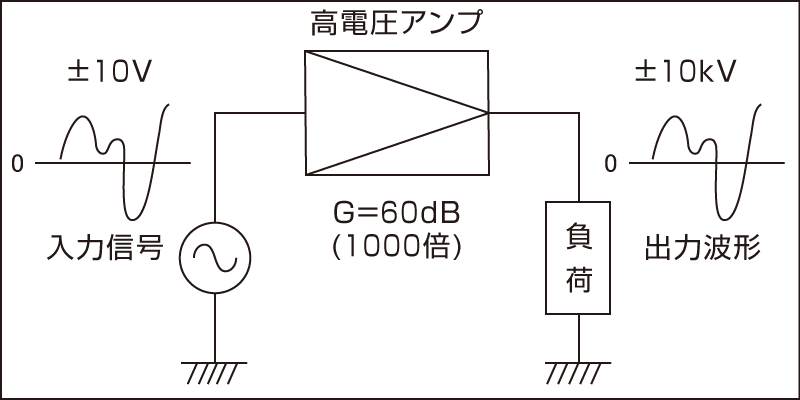

高電圧アンプ
高電圧アンプ電源は、図のように入力信号を忠実に高電圧波形に変換する一種の増幅器です。近年、電子分野に限らず、高電圧アンプの需要は増え続け半導体、物理、化学、医療などあらゆる分野で、研究開発用、機器組込用、試験装置用にと欠かすことのできないものとなってまいりました。松定プレシジョンは高電圧技術を生かし、そうしたあらゆるニーズにマッチした高電圧アンプを数多く製作しております。

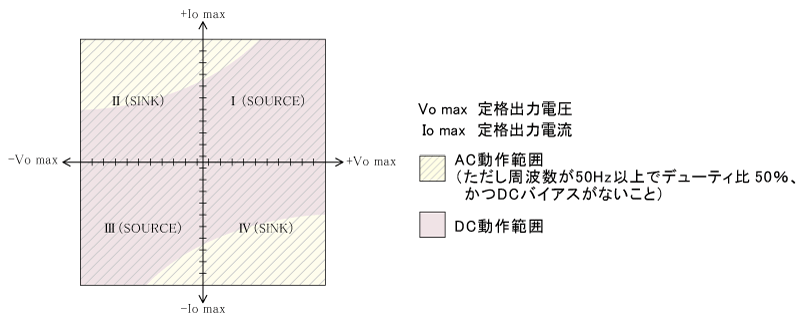

四象限出力
高電圧アンプは基本的に出力電流のシンク（吸い込み）機能があり、容量性負荷や誘導性負荷及びこれらの複合した負荷であっても、定電圧動作が可能です。 しかも高速に応答しますので、まさに理想的な電源と言えます。松定プレシジョンの高電圧アンプは、片極性タイプは二象限出力（PタイプはⅠ・Ⅳ、NタイプはⅡ・Ⅲエリア）、バイポーラ出力タイプでは四象限（Ⅰ・Ⅱ・Ⅲ・Ⅳエリア）フルに出力可能です。
応答速度
HOPPシリーズの応答性は周波数帯域で規定しております。定格抵抗負荷にて出力を正弦波でフルスイングさせた場合、入力周波数が速くなるとアンプが追従できず出力振幅が減少してゆきます。出力振幅が70％（＝－3dB）になる周波数fcを以って応答速度としております。正確な出力波形を必要とされる場合には、使用周波数よりも十分に広い周波数帯域をもつ高電圧アンプを選択してください。通常、正弦波で使用する場合では3倍～5倍、矩形波で使用する場合では10倍くらい速い周波数応答が必要です。周波数帯域が不足しますと、出力振幅が減少するだけでなく入出力位相差が大きくなりますので、出力波形をモニタして使用するなどの注意が必要になります。

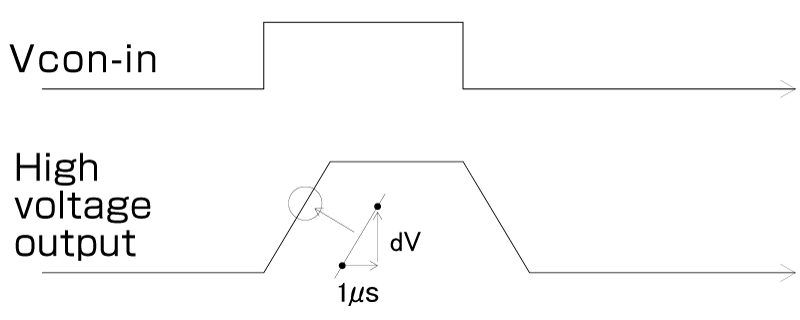

スルーレート
HOPSシリーズは応答性をスルーレート（SR）でも規定しております。従ってステップ応答は図の様になります。スルーレートは単位時間当たりの電圧変化量でSR＝△V/μsと表わされ、出力振幅が小さい場合には応答時間は短くなります。
高電圧アンプについての詳細は、こちらよりカタログをダウンロードし、ご参照ください。
仕様
オプション
- -L1
-
出力電流モニタ
正極性：0～+10Vdc
負極性：0～-10Vdc
バイポーラ：-10V～+10V（いずれも周波数帯域2kHzまで）
精度:±2.5%F.S（出力電流モニタは入力インピーダンス10MΩ以上の電圧計で測定してください）
別売品
- 信号発生器（ファンクションジェネレータ）
-
接続図
外形寸法
