新発売

高速・高電圧
アンプモジュール

±5kVの高電圧を実現

出力電圧：-5kV～+5kV
出力電流：±1mA
出力電力：5W
40V/μsハイスルーレート

業界最高クラスのパワーとスルーレートを実現した小型組込モジュール

HOPHシリーズは、弊社の高電圧に関する永年の経験とノウハウをベースに完成された、高速高電圧型のアンプ電源モジュールです。
モジュールタイプの高電圧アンプでは、業界最高クラスのパワー、スルーレートとなります。

特長

±5kVの高電圧出力
ハイパワー5W出力
40V/μsのハイスルーレート
CE規格に対応(予定)

用途

ビーム偏向用
コロナ放電
絶縁耐圧試験
電子写真プロセス
電気粘性流体
各種高圧実験
その他

ラインナップ

モデル名	出力		応答速度※（-3dB）		お問い合わせ
モデル名	電圧[kVdc]	電流[mA]	最大振幅時	小振幅時(10％)	お問い合わせ
HOPH-5B1	-5～+5kVdc	±1mAmax	DC～1.5kHz	DC～2kHz	購入前購入後

※正弦波動作による実力代表値です。

機能

高電圧アンプ

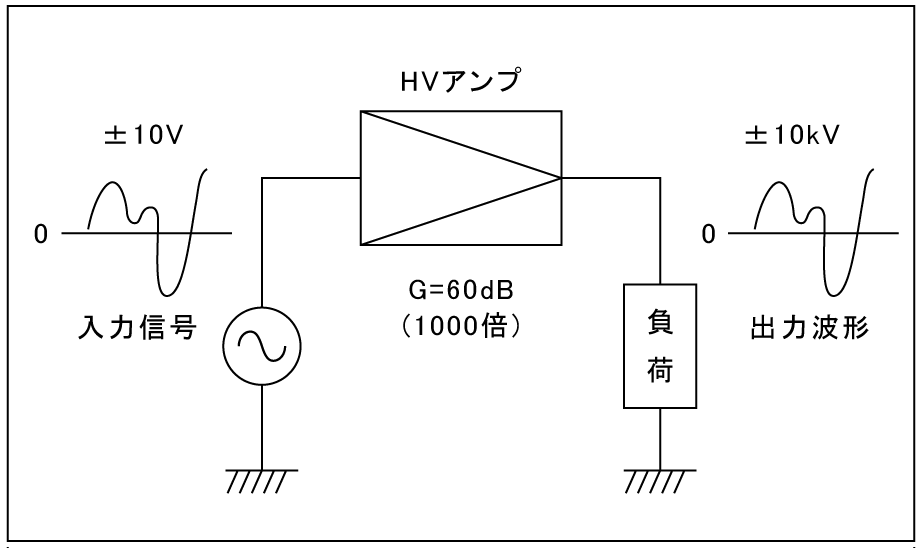

高電圧アンプ電源は、図のように入力信号を忠実に高電圧波形に変換する一種の増幅器です。近年、電子分野に限らず、高電圧アンプの需要は増え続け半導体、物理、化学、医療などあらゆる分野で、研究開発用、機器組込用、試験装置用にと欠かすことのできないものとなってまいりました。松定プレシジョンは高電圧技術を生かし、そうしたあらゆるニーズにマッチした高電圧アンプを数多く製作しております。

四象限出力

高電圧アンプは基本的に出力電流のシンク（吸い込み）機能があり、容量性負荷や誘導性負荷及びこれらの複合した負荷であっても、定電圧動作が可能です。しかも高速に応答しますので、まさに理想的な電源と言えます。松定プレシジョンの高電圧アンプは、片極性タイプは二象限出力（PタイプはⅠ・Ⅳ、NタイプはⅡ・Ⅲエリア）、バイポーラ出力タイプでは四象限（Ⅰ・Ⅱ・Ⅲ・Ⅳエリア）フルに出力可能です。

応答速度

HOPPシリーズの応答性は周波数帯域で規定しております。定格抵抗負荷にて出力を正弦波でフルスイングさせた場合、入力周波数が速くなるとアンプが追従できず出力振幅が減少してゆきます。出力振幅が70％（＝－3dB）になる周波数fcを以って応答速度としております。正確な出力波形を必要とされる場合には、使用周波数よりも十分に広い周波数帯域をもつ高電圧アンプを選択してください。通常、正弦波で使用する場合では3倍～5倍、矩形波で使用する場合では10倍くらい速い周波数応答が必要です。周波数帯域が不足しますと、出力振幅が減少するだけでなく入出力位相差が大きくなりますので、出力波形をモニタして使用するなどの注意が必要になります。
