パワーコンディショナやインバータ、発電機、交流電源、トランスなどの負荷試験、エージング等に最適な交流電子負荷装置
ESLシリーズは、パワーコンディショナやインバータ、発電機、交流電源、トランスなどの負荷試験、エージング等に最適な交流電子負荷装置です。クレストファクタや位相差の設定ができるため、様々な模擬負荷として使用することができます。
パワーコンディショナ系統連系試験システムの
疑似負荷として
EVのAC供給負荷試験の
疑似負荷として
特長・概要
- 定電流(CC)、定抵抗(CR)、定電力(CP)の3つのモードで動作可能
- 幅広い電圧帯・周波数帯での動作が可能（電圧30～300Vrms、周波数40～400Hz）
- クレストファクタや位相差の設定、高速デジタル制御を駆使したリアルタイムCRモードでの動作が可能
- 1024ステップまで設定できるプログラムを3つ備えたシーケンス機能を搭載
- 視認性に優れた高コントラストカラー液晶画面で優れた操作性を実現
- クレストファクタは最大5まで設定が可能で、最大50Aまでの電流吸い込みに対応
- USBを標準装備しているのでデジタル通信での制御が可能
ラインナップ
| モデル | 電力（交流動作時） | お問い合わせ |
|---|---|---|
| ESL1k-300V | 1000W | 購入前 購入後 |
| ESL1.5k-300V ※ | 1500W | 購入前 購入後 |
機能
多彩な機能
クレストファクタ設定 ※CC、CPモード時のみ
コンデンサインプット型整流回路の負荷を模擬することが可能なため、ピーク電流に対する負荷試験を行うことができます。（設定範囲 : 1.414～5.000）
【出力例】
位相差設定機能※CC、CPモード時のみ
電圧と電流の位相差を設定することができます。（設定できる位相差はクレストファクタの値により変わります。）
【電圧に対して電流が進んでいる場合】
【電圧に対して電流が遅れている場合】
リアルタイムCRモード
高速デジタル技術を用いてリアルタイムCRモードを実現します。
設定した抵抗値に沿って、入力電圧に対して電流が高速に追従するため、抵抗負荷を模擬できます。
もちろん正弦波入力だけでなく方形波入力や三角波入力にも対応しています。
シーケンス機能
動作モード、繰り返し回数、終了設定、ステップ時間、入力設定値などがプログラミング可能なシーケンス機能を備えています。
これにより様々な条件設定が可能となり、実験や評価、検証などの様々な用途にご利用頂けます。
【シーケンスのイメージ図（CCモードの例）】
シーケンス仕様
- プログラム数：3プログラム
- ステップ数：1プログラムにつき1024ステップ
- ステップ時間：0.1s～9999h59m59.9s
- 繰り返し回数：10,000回、または無制限
- 動作モード：CCモード / CPモード / CRモード
シーケンス編集画面
シーケンス動作画面
わかりやすい画面で複雑なシーケンスも簡単にできます。
計測機能
同時に4つの計測値を表示させることができ、実効値やピーク電流値、有効電力、皮相電力、力率、周波数など多彩な計測が可能です。
液晶画面に表示させる計測項目を任意に設定することもできます。
メモリ機能
プリセットおよびセットアップメモリが搭載されています。
99個のセットアップメモリによりモードや電流、クレストファクタ、位相差などの設定を数多く保存でき、簡単に呼び出して使用することができます。
機能説明
- ディスプレイ：各種設定値や測定値を表示します。
- LOAD LED：ロード時点灯します。
- LOADスイッチ：ロードのオン/オフを行います。
- ロータリエンコーダ：各種設定値の変更を行います。
- POWERスイッチ：電源のオン/オフを行います。
- CANCELスイッチ：各種設定値のキャンセルを行います。
- ENTERスイッチ：各種設定値の確定を行います。
- CV/CCスイッチ：CCモード/CPモード/CRモードの切替を行います。
- AC/DCスイッチ：ACモード/DCモードの切替を行います。（-LDcオプションのみ）
- 設定/保存スイッチ：設定画面への移行および設定値の保存を行います。
- プロテクトスイッチ：保護設定画面の切替に使用します。
- 下移動スイッチ：各設定項目の下移動に使用します。
- 上移動スイッチ：各設定項目の上移動に使用します。
- シーケンススイッチ：シーケンス画面の切替やシーケンス動作の中断、再開に使用します。
- 左移動/メモリスイッチ：各設定値の桁を移動します。また、メモリ画面の切替にも使用します。
- 右移動/LOCKスイッチ：各設定値の桁を移動します。また、キーロック機能にも使用します。
AC 入力ケーブル
-
CABLE TYPE 1
125V / 10A （標準添付）
-
-
CABLE TYPE 3
250V / 10A （別売）
-
-
CABLE TYPE 4
250V / 10A （別売）
-
オプション
オプション
※のオプション同士を同時に選択することはできません。
-LMs : マスタスレーブオプション
マスタ機1台に対して最大4台のスレーブ機を制御することができます。
本オプションによりマスタスレーブ動作専用のケーブルがESLシリーズ1台につき１本添付されます。
スレーブ機を1台動作させるためにはこのマスタスレーブ動作専用のケーブルが１本必要になります。
（スレーブ機が4台であれば4本必要になります。）
-LPh : 三相入力オプション
三相（U相、V相、W相）入力で動作させることができます。
本オプションにより三相入力動作専用のケーブルがESLシリーズ1台につき１本添付されます。
三相入力で動作させるためには各相ごとにESLシリーズが1台（合計3台）必要で、3台を接続するためにこの三相入力動作専用のケーブルが2本必要になります。
-L1p3w : 単相3線入力オプション
単相3線式入力で動作させることができます。
本オプションにより単相3線式入力動作専用のケーブルが1本添付されます。
単相3線式入力で動作させるにはESLシリーズが2台必要で、2台を接続するためにこの単相3線式入力専用のケーブルが1本必要になります。
-LGob : 光インターフェースボードオプション
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行いますので、電力サージ・誘電雷・外来ノイズによる誤作動のリスクを抑えます。光ケーブル長は下記の5種類から選択できます。
-LGob 光インターフェースボード＋光ケーブル2m長
-LGob（Fc5） 光インターフェースボード＋光ケーブル5m長
-LGob（Fc10） 光インターフェースボード＋光ケーブル10m長
-LGob（Fc20） 光インターフェースボード＋光ケーブル20m長
-LGob（Fc40） 光インターフェースボード＋光ケーブル40m長
また、別途アダプタが必要になります。詳しくは営業担当までお問い合わせください。
【注意】
ESLシリーズにはUSBデジタルインターフェースボードが標準で装備されていますが、本オプション選択時はUSBデジタルインターフェースボードは装備されません。
-LDc : 直流電子負荷モードオプション
直流電子負荷としても動作させることができるようになります。フロントパネルのAC/DCスイッチで切替が可能です。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけて下さい。（アルファベット、数字順）
〈例〉ESL1k-300V-LDcGob(Fc20)MsPh、ESL1k-300V-LDcGob(Fc5)Ms1p3w
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

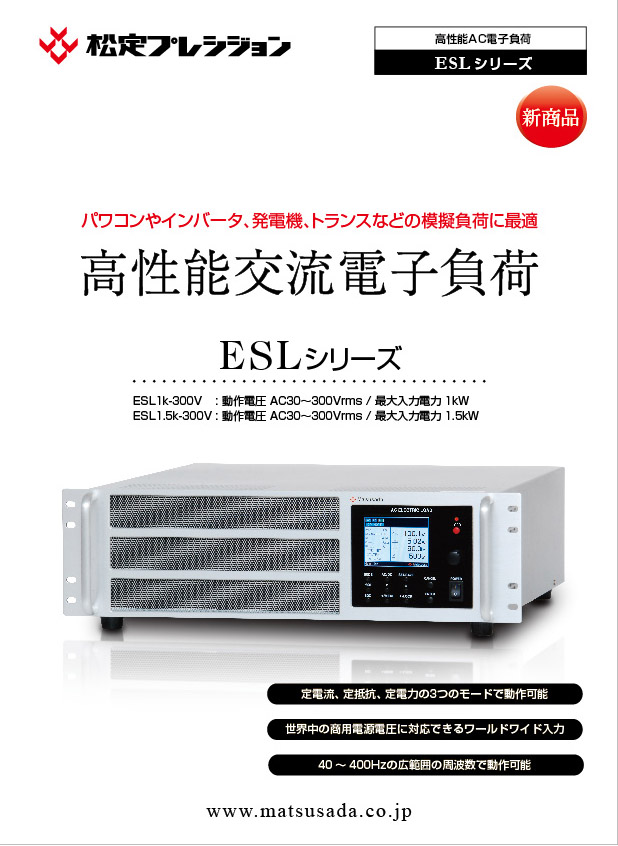

ESLシリーズカタログ【販売終了】
