ハイパワー直流電子負荷
従来品に比べ、1.6倍の負荷容量を実現
4つの動作モードを搭載した直流電子負荷
- 最大電圧:DC150V
- 最大電流:240A, 480A
- 最大電力:1200W, 2400W
定電流(CC)、定抵抗(CR)、定電力(CP)、定電圧(CV)で動作
EWシリーズは、定電流(CC)定抵抗(CR)定電力(CP)定電圧(CV)で動作する直流電子負荷です。省スペース、大容量(3Uサイズで2400W)、視覚性に優れた大型液晶ディスプレイを搭載しています。
特長
- 4つの負荷モードを搭載(定電流モード[CC]、定抵抗モード[CR]、定電力モード[CP]、定電圧モード[CV])
- 省スペース、大容量(3Uサイズで2400W)
- 視覚性に優れた大型液晶ディスプレイ搭載で、電流、電圧、電力値を一度に表示
- スイッチングモードやシーケンスモードを搭載し、多彩な試験に対応
- ブースターを用いて最大5台(12kW)まで拡張可能
用途
- 直流スイッチング電源の評価
- 車載用DC/DCコンバータの評価
- ブラシレスDCモータのサージ吸収用
- 二次電池や電気二重層キャパシタの放電試験
- DCリレーや直流開閉器の試験
- 太陽電池のI-V特性試験
ラインナップ
モデル | 定格電圧 | 定格電流 | 定格電力 | お問い合わせ |
---|---|---|---|---|
EW150V-1200W | 150V | 240A | 1200W | 購入前 購入後 |
EW150V-2400W | 150V | 480A | 2400W | 購入前 購入後 |
モデル | 定格電圧 | 定格電流 | 定格電力 | お問い合わせ |
---|---|---|---|---|
EW150V-2400WB | 150V | 280A | 2400W | 購入前 購入後 |
※ブースターによる単独運転はできません。
機能
従来品に比べ、1.6倍の負荷容量を実現
4つの動作モードを搭載
定電流(CC)放電
設定した電流値で放電します。放電中に端子電圧が変化しても、一定の電流を流すことができます。
定電力(CP)放電
設定した電力値で放電します。放電中に端子電圧が変化した場合、変化に応じて一定の電力を消費させることができます。
定抵抗(CR)放電
設定した抵抗値で放電します。端子電圧の電圧値を測定し、設定値に応じて、放電の電流値を決定します。
定電圧(CV)放電
設定した電圧値で放電します。放電中に端子電流が変化しても、一定の電圧で動作できます。
動作モードの切り替え不要
設定値に応じて、負荷電流が最小となる動作モードへ自動で切り替わります。 従来の『CC+CVモード』『CR+CVモード』『CP+CVモード』と同じ動作が可能です。
スイッチングモード
2値を周期的に切り替えるモードです。CC/CR/CP/CVモードで使用可能です。
-
スルーレート(CCモードHレンジ):
(@10V以上、@定格電流の30%以上の入力で配線による電圧降下がないこと。)
[EW150V-1200W]16A/μs~0.5mA/μs、設定分解能0.5mA/μs
[EW150V-2400W]32A/μs~1mA/μs、設定分解能1mA/μs - 周波数:0.1Hz~20kHz 設定分解能0.1Hz
- デューティ比:0~100% 設定分解能0.1%
シーケンス機能
- 一つのプログラムに電流/電圧/電力/抵抗値を設定可能(負荷電流が最小になるモードで動作)
- ステップ設定時間:10us~1000h
- 10プログラム合計1024ステップまで設定可能
- 繰り返し回数:1~10000回または無限回
ステップ時間や振幅、ランプ、シーケンス終了設定などが設定可能なシーケンス機能を備えており、フロントパネルからプログラムの作成ができます。
VIモード
電圧値と電流値の組み合わせを最大128点まで登録できます。
レーザーダイオードやLEDなど非直線的な抵抗特性を持つ負荷の模擬ができます。
積算電流・積算電力の計測機能
ロードオンの経過時間、積算電流、積算電力を確認できます。
ショート機能
簡単な操作で、低インピーダンス状態に移行します。
- CC/CPモード:最大値
- CRモード:最大コンダクタンス
ソフトスタート・ストップ
ロードオン(オフ)における電流をゆっくりと立ち上げる(立ち下げる)ことができます。電源側の立ち上がり時間に合わせることで、電流オーバーシュートを軽減できます。
- 時間:10µs~500ms
- 立ち上がり波形:直線/飽和曲線
- 最小動作電圧:0.05V
停止タイマ
ロードオンから一定時間が経過するとロードオフへ移行するタイマを設定できます。
- 設定時間:1秒~10000時間
シーケンスプログラムの入出力
USBメモリを通して、シーケンスプログラムの読み出しと書き込みができます。ファイルはCSV形式で、表計算ソフトで編集が可能です。
データログ機能
電流と電圧の計測値を一定時間ごとにUSBメモリに記録できます。
- 間隔:0.1s~300s
並列機能
EWシリーズの電子負荷を最大5台まで組み合わせて、一つの装置として動作させることが可能です。
メインユニットには、総和の設定値とモニタ値が表示されます。
EW150V-2400Wにブースター4台を組み合わせることで12kWまで容量を増やすことができます。
接続にはEW-MSケーブルまたは市販のLANケーブルが使用できます。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LGob ※
-
光インターフェース 光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
本オプションを選択した場合、標準のデジタルインターフェースは装備されません。 光インターフェースをご使用の際は、別途アダプタが必要です。詳しくはこららをご覧ください。- -LGob 光インターフェース+光ケーブル2m長
- -LGob(Fc5):光インターフェース+光ケーブル5m長
- -LGob(Fc10):光インターフェース+光ケーブル10m長
- -LGob(Fc20):光インターフェース+光ケーブル20m長
- -LGob(Fc40):光インターフェース+光ケーブル40m長
※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
- 工場内などノイズの多い環境
(例:モータやコイルを負荷や電源の近くで使用される場合) - 高圧フローティングで使用される場合(250V以上)
- 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
- -LRs ※
-
RS-232C/485インターフェース
本機の出力制御や動作状況のモニタリングを、RS-232C/485通信により行うことができます。
※-LGob、-LRsはそれぞれ同時に選択することはできません。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉EW150V-2400W-LGob(Fc20)
別売品
- 光アイソレーションアダプタ
-
光インターフェースをご使用の際は、別途アダプタが必要です。PCやPLCと接続に合わせ、以下のアダプタをご用意しております。

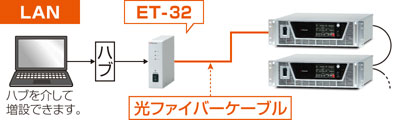

- ET-32:LAN用光変換アダプタ
- USB-OPT:USB用光変換アダプタ
- GP-OPT2-9:RS-232C(9ピン)用光変換アダプタ
- GP-OPT2-25:RS-232C(25ピン)用光変換アダプタ
- GP-OPT4-25:RS-485(25ピン)用光変換アダプタ
- GP-32:GPIB用 光変換アダプタ(2028年12月に販売終了予定)
- ブースターコントロール専用ケーブル
-
EW-MSケーブル:1m
メインユニットからブースターを制御するケーブル1mです。ブースター1台に対して1本必要になります。市販のLANケーブルで代用できます。
- 入力ACケーブル
-
別売 CABLE TYPE3 250 V / 10 A 2.5 m
固定長別売 CABLE TYPE4 250 V / 10 A 2.5 m
固定長 -
ご発注方法
ご発注時は、型名をご指定ください。
〈例〉EW-MSケーブル、ET-32、CABLE TYPE3
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
