直流安定化電源（DC電源） PVCE/PVCEJシリーズ

パルス・ランプシーケンス＆マスターフォロー機能

次のA～Dの出力制御が可能なため、さらに幅広い用途に対応できます。

A. パルスシーケンス

マルチセット機能との組み合わせで各メモリーa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。
メモリーa、b、cやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。

ta、tb、tc、toffはそれぞれ0.0s、1.0s～99.9hの範囲で設定できます。

B. ランプ

設定された電圧・電流値まで（または、設定された電圧・電流値から0V/0Aまで）ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい（下げたい）時に便利です。

※ランプ動作は、「設定電源・電流値の両方」「設定電圧のみ」「設定電流のみ」の設定が可能です。

t1、t2はそれぞれ0～999.9sの範囲で設定できます。

C. パルスシーケンス＋ランプ

パルスシーケンス動作とランプ動作を組み合わせて使用する事も可能です。
さらにマルチセット機能も組み合わせると、各メモリーa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を3つの設定値までゆっくり上げたり下げたりを繰り返し行えるので、様々な場面で役立ちます。

t1～t4は0s～999.9sの範囲で、ta～tc、toffは0.0s、1.0s～99.9hの範囲でそれぞれ設定できます。

D. マスターフォロー

マスタースレーブ時のパルスシーケンス動作とランプ動作時にスレーブ機への出力信号を送信します。これにより、スレーブ機をマスター機とは異なった出力状態で出力することができます。

※マスタフォロー機能は、標準インターフェースでのみ利用可能です。

注：シーケンス動作時の時間精度は±0.5％となります。長期ランニング動作でのご使用の際はご注意ください。

デュアルトラッキング、マルチ出力

マスタスレーブ時に電源を正負出力となるよう接続することで正負の出力を同時にコントロールするデュアルトラッキング制御ができます。 さらに、スレーブローカルモードとデュアルトラッキング動作を組み合わせることで、マルチ出力構成ができます。デュアル出力の正負出力電圧（+V、-V）とスレーブローカルで設定した任意の出力電圧がマスタ機のONに同期して出力します。
※接続に関しては、こちらよりカタログをダウンロードし、ご参照ください。
※出力電圧が250Vを超えるものについては、デュアルトラッキングはできません。

デュアルトラッキング

マルチ出力

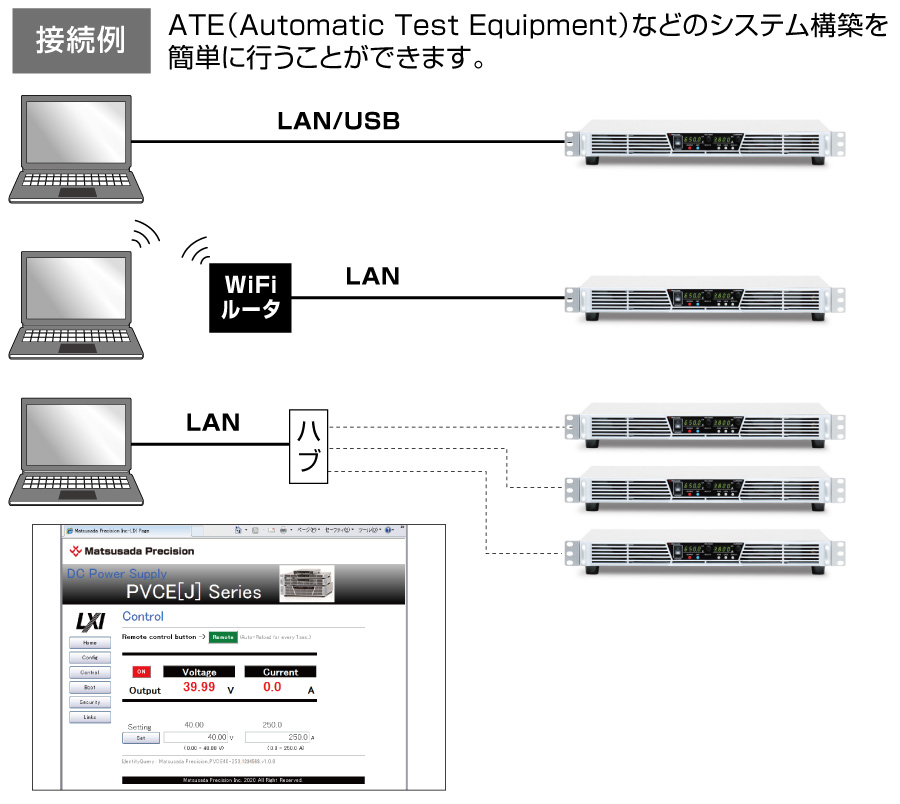

マルチデジタルインターフェース ※

標準でLAN、USB（TMC）、RS-485が搭載となったため、様々な通信状態に柔軟に対応可能となりました。
また、SCPIコマンドに対応したIVIドライバをHPからダウンロードすることができます。
LabView、VisualBasic、C#などの各種開発言語での制御プログラム開発が容易になります。
※複数のポートを同時に使用することはできません。

電流吸込抑制機能

バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

（注意）
逆電流を制御し安定化させることはできません。
逆電圧が定格電圧以上になるような負荷の場合（誘導負荷、回生モータ等）はダミー抵抗や逆電流防止ダイオードなどを接続し電源を保護してください。

マルチセット機能

電圧・電流の値を通常のプリセットに加えて3つまで記憶します。
複数の設定値を毎回合わせる必要がなく、繰り返しデータを取る実験や、製品の検査工程に便利です。

マスタースレーブコントロール

1台のマスタ機に15台までのスレーブ機を接続して、一括制御が可能です。

モジュラーケーブル(GP-Mケーブル)

1台につき1本（2m長）が添付されます。
オプションにて0.15ｍや0.5ｍへの変更も可能です。2m以上を必要とされる場合やノイズの多い環境で使用される場合は、光インターフェース（オプション）をおすすめします。

• 並列接続された各電源が均等な電流を出力する機能ではありません。
  均等な電流出力をご希望の場合はこちらのお問い合わせよりご相談ください
• マスタスレーブコントロールは同じシリーズの同じモデル同士での接続となります。

キーロック機能

フロントパネルの操作をロックし、誤操作を確実に防止します。
（パワースイッチでの緊急停止は可能です）

LOCK解除以外の全てのスイッチをLOCKします。
リモートコントロール時の誤停止などを防止したい場合に有効です。

外部アナログ制御

• リモート出力ON/OFF制御
  リレーまたはTTL信号により出力をON/OFFします。OUTPUTの論理は逆にすることも可能です。

• リモートセンシング
  出力線の抵抗分(R)による電圧降下(Vo-VL)や接触抵抗による安定性の悪化を防止します。

• リモート/ローカル切替
  出力電圧制御・出力電流制御のリモート/ローカルを、それぞれリレーやTTL信号により切り替えられます。

• 出力モニタ（電圧・電流）
• 出力制御（電圧・電流）
• ステータス出力

※エネルギーの大きなパルス状の出力をする負荷などを接続する場合には、本体を破損することがあります。
リモート用コネクタ（TB1）をアイソレートして使用するか、-LGob/-LIs/-LRcpを使用してください。

別売品

入力ACケーブル

標準添付 0.75kW～0.81kWモデル 日本/北米向け	CABLE TYPE 8			125 V / 15 A	2.5 m 固定長
別売品 0.75kW～0.81kWモデル 欧州向け（VDE、TUV）	CABLE TYPE 3			250 V / 10 A	2.5 m 固定長
別売品 1.3kW～2.5kWモデル 日本/北米向け	CABLE TYPE 5			300 V / 25 A	2.5 m
別売品 2.5kW～5.5kWモデル 日本向け	CABLE TYPE 6			600V / 25 A	2.5 m
別売品 10kW～15kWモデル 日本向け	CABLE TYPE 7			600 V / 75 A	10 m

入力ACケーブルは使用環境、地域に適したものをご使用ください。該当するAC入力ケーブルがなければ、お客様でご準備ください。

電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
