新製品

ワイドレンジ出力
ハイパワー直流ターボ電源

定格出力電力内で従来比3倍の電圧/電流出力が可能

  • 出力電圧 80V、300V、500V、900V
  • 出力電流 16.7A、30A、50A、170A
  • 出力電力 5kWワイドレンジ

19インチ1Uサイズで5kWの大電力をワイドに出力できる次世代モデル

PRKTシリーズは、定格出力電力が同程度の従来の直流電源と比較して3倍もの広範囲にわたって電圧・電流を出力できるターボ機能（ワイドレンジ出力）を搭載した直流電源です。各モデルとも定格出力電力の範囲内でフレキシブルに電圧・電流が出力できるため、出力電圧・電流に余裕を見て電源を導入する必要が無く、この1台で幅広い用途にお使いいただけます。
0.99という高力率を実現する力率改善回路や、視認性に優れたカラー液晶ディスプレイ、スピーディかつ正確な設定が可能なロータリエンコーダの採用など、ワイドな出力を可能としただけでなく直流電源としての基本性能を徹底的に磨きあげています。

  • カラー液晶ディスプレイを採用し、本機だけで各種シーケンスをらくらく設定・動作
  • データログ機能により、出力電圧・電流などのログデータをUSBメモリに保存可能
  • 定電力制御（CPモード）を搭載し、一定電力出力を簡単に実現

特長

  • ターボ機能（ワイドレンジ出力）搭載で広範囲な出力を実現。
  • CV/CC優先設定機能により、出力ON時の電圧・電流の立ち上がり順序を設定することでオーバーシュートの発生を抑えることができます。
  • 内部抵抗可変機能により二次電池や太陽電池、燃料電池などを簡易的に模擬することができます。
  • 電流吸込抑制機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。
  • 低ノイズスイッチング方式で研究開発に最適。

用途

  • 試験・計測
    電子回路や電子デバイス、電子機器のテストや測定
  • プロセス制御・自動化
    自動試験装置( ATE) や製造装置などの制御や自動化
  • 通信機器の評価試験
    サーバやルータなど通信機器の直流電源や評価試験
  • 半導体製造装置
    フォトリソグラフィー、蒸着、イオン注入などの半導体製造装置、RF用DC電源、電磁石、ビームステアリング、ヒーター
  • バーンインテスト
    半導体デバイスや電子部品などのバーンイン試験
  • 再生可能エネルギー
    水素・アンモニア製造装置、燃料電池、太陽電池、二次電池、風力発電機、パワーコンディショナー、DC-DCコンバーターの開発
  • 科学研究、医療機器など
    PRKTシリーズは、様々な直流電源のニーズに対応できるように設計されています。

ラインナップ

モデル名 最大出力 お問い合わせ
電圧 電流 電力
PRKT80V170A5kW 80 V 170 A 5 kW 購入前 購入後
PRKT300V50A5kW 300 V 50 A 購入前 購入後
PRKT500V30A5kW 500 V 30 A 購入前 購入後
PRKT900V16.7A5kW 900 V 16.7 A 購入前 購入後

機能

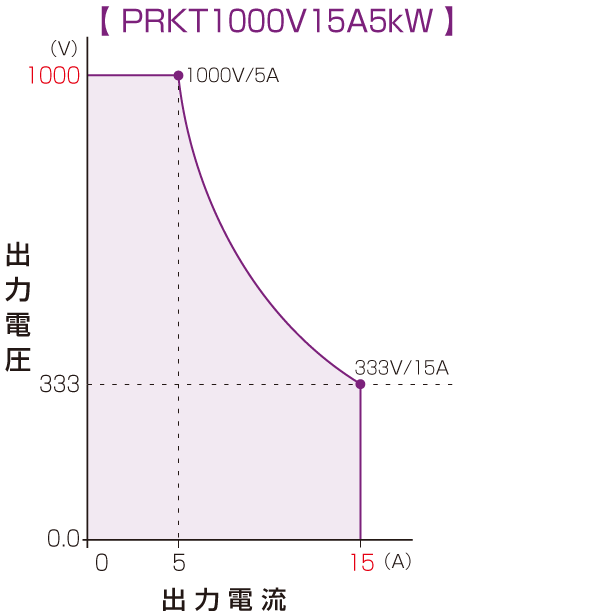

出力範囲イメージ

ターボ機能（ワイドレンジ出力）により従来の直流電源と比較して広範囲の電圧・電流出力が可能！

PRKT80V170A5kW 出力範囲イメージ｜松定プレシジョン
PRKT500V30A5kW 出力範囲イメージ｜松定プレシジョン
PRKT300V50A5kW 出力範囲イメージ｜松定プレシジョン
PRKT900V16.7A5kW 出力範囲イメージ｜松定プレシジョン

フロントパネルにUSBポートを搭載

フロントパネルにUSBポートを搭載しているので、USBメモリを接続することによりデータログ機能や内蔵のシーケンスプログラムの入出力が可能です。

データロガーやパソコンと常時接続不要！

シーケンス作成は本体からはもちろんPCから専用ソフトウェアでも可能です。専用ソフトウェアで作成したシーケンスは、USBメモリに保存し、フロントUSB端子からロード可能です。

直流電源（DC電源）フロントUSB端子によるシーケンス設定の入出力・動作ログの出力｜松定プレシジョン
•データログ機能内臓

USBメモリを接続するだけで、最速0.1ｓ間隔で出力データをロギング可能です。また、ログデータは、添付の松定ログビューアー（MLV）でCSV出力可能です。

•パソコンを常設できない場所でもシーケンス動作可能

添付の松定シーケンスソフトウェア（MSS）から作成したシーケンスプログラムを、USBメモリに保存。フロントUSB端子からロードし、電源だけでシーケンス動作をさせることができます。

アプリケーションソフトウェア

フロントパネルのUSBポートを最大限に活かすための２つの専用アプリケーションソフトウェアを標準添付しています。

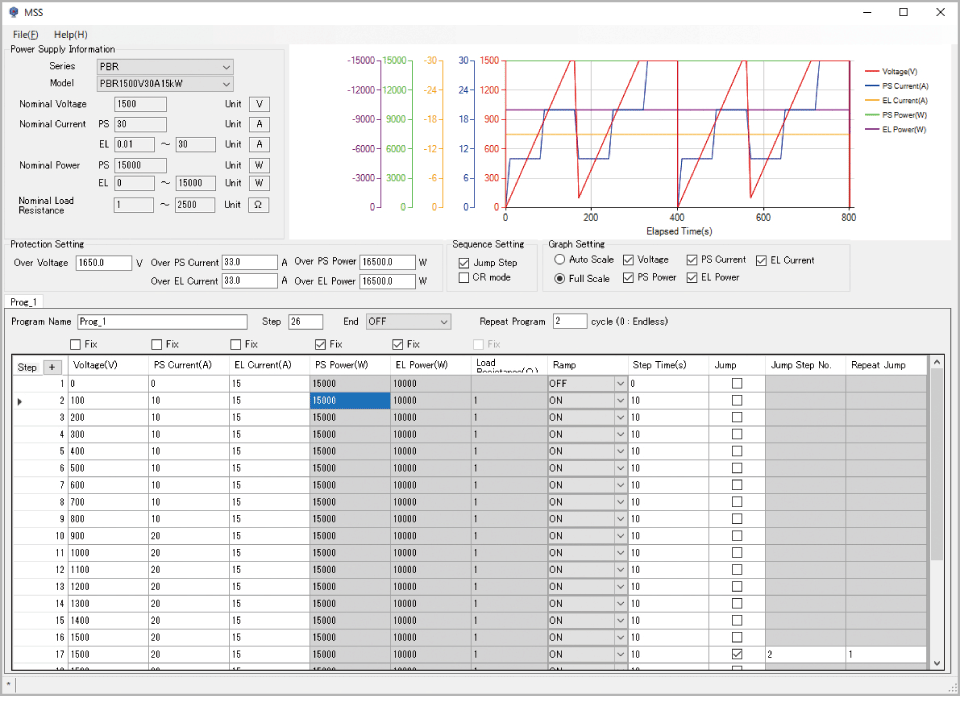

シーケンス機能 MSS（松定シーケンスソフトウェア）

•シーケンスプログラムを知識がなくても簡単に作成

松定シーケンスソフトウェア(MSS)は、プログラミングの知識が無くても、パラメータを設定するだけでシーケンスプログラムを作成することができます。
MSSを使用することでより簡単・楽に作成して頂くことができます。作成したシーケンスは、USBメモリに保存し、フロントUSB端子からロード可能です。また、USBメモリからは、1,024ステップのシーケンスプログラム、及び100パターンのI-Vカーブをロード可能です。

シーケンス機能 MSS（松定シーケンスソフトウェア）｜PRKTシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

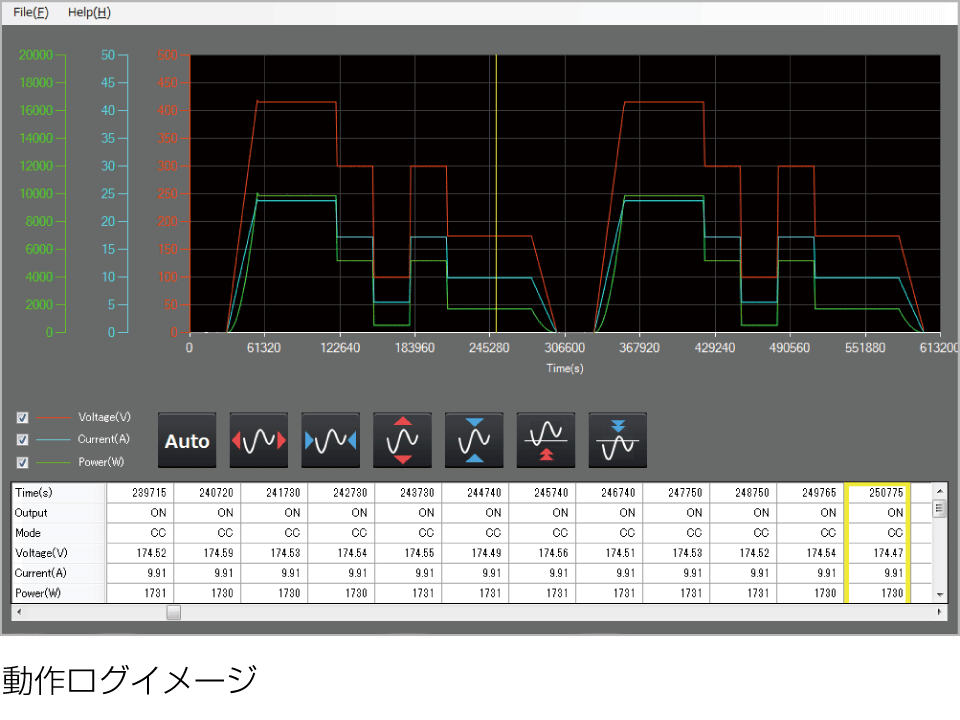

動作ログ表示機能 MLV（松定ログビューアー）

•動作ログを即グラフ化

松定ログビューアー(MLV)を使用することで、ログファイルを読み込み、グラフ化することができます。
USBメモリへのロギングは、MSS（松定シーケンスソフトウェア）のシーケンス動作時はもちろん、ローカル制御時・外部制御時でも可能です。

•動作ログのデータ編集をスムースに

必要な項目を選択し、CSV形式での保存もできる為、表計算ソフトなどの編集もスムースに実行できます。

動作ログ表示内容
  • 経過時間
  • CC/CVモード
  • 出力値（電圧、電流、電力）
  • ステータス
  • エラー情報などの動作ログ情報を表示することができます。
動作ログ表示機能 MLV（松定ログビューアー）｜PRKTシリーズ｜直流安定化電源 ラックマウント｜松定プレシジョン

定電力制御（CP制御）機能

定電圧制御（CVモード）と定電流制御（CCモード）に加え、定電力制御（CPモード）ができるようになりました。

CPモードを使用することで、温度に応じて抵抗値が変化するような抵抗（ヒーター）などの負荷に対して、電圧や電流のモニタリングや外部制御機器（温度調整器など）の取り付け無しで一定電力の供給が可能です。

PRKTシリーズ 定電力制御（CP制御）機能｜直流安定化電源 ベンチトップ｜松定プレシジョン

CV/CC 優先設定機能

CV（定電圧）優先/CC（定電流）優先モードを選択・設定できます。ダイオード等、ある点で抵抗値が急激に変化する負荷においては、CVモードで立ち上げると電流がオーバーシュートしてしまいます。PRKTシリーズでは、CC優先モードを選択することによりオーバーシュートの発生を抑えます。高出力レーザダイオードなど高価な負荷を破損させてしまうリスクを低減することができます。

CV優先モード
松定プレシジョン CV優先モード
CC優先モード
松定プレシジョン CC優先モード ※CC優先モード時においても電圧設定は解放せず、CC状態が保てる範囲で極力低い値に設定することで、オーバーシュートがより出にくくなります。

内部抵抗可変機能（CVモード時）

内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させます。
バッテリ、太陽電池、燃料電池を疑似することができます。
（内部抵抗値の設定範囲は0Ω～定格電圧/定格電流となります。）

CVモードイメージ
松定プレシジョン　a graph of internal resistance

電流吸込抑制機能

バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や 設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

松定プレシジョン 流吸込抑制機能

注意
逆電流を制御し安定化させることはできません。
逆電圧が定格電圧以上になるような負荷の場合（誘導負荷、回生モータ等）はダミー抵抗や逆電流防止ダイオードなどを接続し電源を保護してください。

マスタスレーブ制御による拡張に対応

合計4台（20kW）までの並列接続により、幅広い出力範囲をカバーできます。

  • MASTERとSLAVE合わせて4台（20kW）までの拡張が可能です。
  • マスタスレーブ接続時は、ユニット全体の出力電圧・電流値がMASTERの出力電圧・電流メータに表示されます。
    (各SLAVEの出力電圧・電流メータに各々の出力値は表示されません）

注：本機から負荷へ接続する出力ケーブルには、必ず太さと長さが全長にわたって均一のケーブルをご使用ください。

※弊社で加工済みのシェアケーブルと並列制御ケーブルをセットにした『マスタースレーブ制御用ケーブル』も準備しております。
機能の詳しい仕様については、こちらよりカタログをダウンロードし、ご参照ください。

松定プレシジョン マスタースレーブ制御による拡張に対応

プリセットメモリ機能

プリセットのメモリ機能が搭載されています。パワーオフ時に自動でプリセット値を保存します。
その他にも出力電圧、出力電流および出力電力の設定値をそれぞれ3つまで保存することができます。

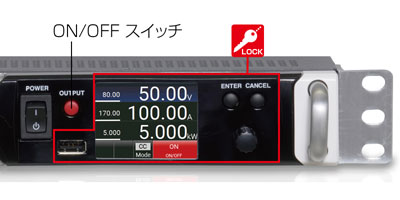

2モードロック機能

フロントパネルの操作をすべてロックする「フルLOCK」と、ON/OFFスイッチ以外の操作をロックする「通常LOCK」の2つのモードを設定可能。

PRKT｜Normal LOCK function｜松定プレシジョン

※画面は通常LOCKイメージです
※どちらのモードでもPOWER ON/OFFスイッチで緊急停止可能

パスワード機能 新機能

ロック機能に、パスワードによる保護を加えます。2モードロック機能を解除する際に4桁のPINコード入力が必要となる機能です。（有効・無効の選択可）

パスワードロック機能｜直流安定化電源（DC電源）｜松定プレシジョン

機能の詳しい仕様については、こちらよりカタログをダウンロードし、ご参照ください。

外部アナログ制御

外部アナログ制御が出力と独立している為、制御機器と接続がしやすくなりました！
コントロール信号が出力から絶縁されている為、制御機器からのアナログ制御や直列動作時にコントロール信号のフローティングが不要です。

  • リモート出力ON/OFF制御
    リレーまたはTTL信号により出力をON/OFFすることができます。信号の論理は5Vを入力することで選択できます。

  • リモートセンシング
    出力線の抵抗分(R)による電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。（最大0.5Vまで）

  • リモート/ローカル切替
    電圧・電流・電力・抵抗・過電圧保護・過電流保護・過電力保護の中から選択された最大3つまでのモードをリレーかTTL信号により切り替えられます。

  • 出力モニタ（電圧・電流）

  • 出力制御（電圧・電流・電力・過電圧保護・過電流保護・過電力保護）
    必要な機能だけ選択！準備する指令電圧を最小限に!!
    『電圧・電流・電力・OVP・OCP・OPP』の中から最大3つまで選択できます。

  • ステータス出力
    エラー検出を自由自在に！

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LCa ※

CANインターフェース
本機の出力制御や動作状況のモニタリングをCAN通信により行うことができます。

-LGob ※

光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤動作を未然に防ぐことが可能です。

  • -LGob：光インターフェース＋光ケーブル2m長
  • -LGob（Fc5）：光インターフェース＋光ケーブル5m長
  • -LGob（Fc10）：光インターフェース＋光ケーブル10m長
  • -LGob（Fc20）：光インターフェース＋光ケーブル20m長
  • -LGob（Fc40）：光インターフェース＋光ケーブル40m長

制御側の光通信コネクタは別途お買い求めください。

  • LAN用：ET-32
  • USB用：USB-OPT
  • RS-232C用：GP-OPT2-9/GP-OPT2-25
  • RS-485用：GP-OPT4-25
  • GPIB用：GP-32（2028年12月に販売終了予定）

詳しくはGP/ET/USBシリーズをご覧ください。

-LRs ※

RS-232C/485インターフェース
本機の出力制御や動作状況のモニタリングをRS-232C/485通信により行うことができます。

※これらのオプションは同時に選択することはできません。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット、数字順）
〈例〉PRKT80V170A5kW -LGob(Fc5)、 PRKT500V30A5kW-LRs

別売品

入力ケーブル
別売品 CABLE TYPE18 CABLEシリーズ
本体側 		CABLEシリーズ
給電側 		260V/25A 2.5 m
ケーブル長の延長を希望される場合は
こちらよりお問い合わせください。
別売品 CABLE TYPE19 CABLEシリーズ
本体側 		CABLEシリーズ
給電側 		600V/25A 2.5 m
ケーブル長の延長を希望される場合は
こちらよりお問い合わせください。

※地域の電気工事規程により求められている場合は、AC主電源と本機との間にブレーカを設置してください。
また、ヨーロッパでPRKTシリーズをご使用になる場合は必ずこちらよりお問い合わせください。

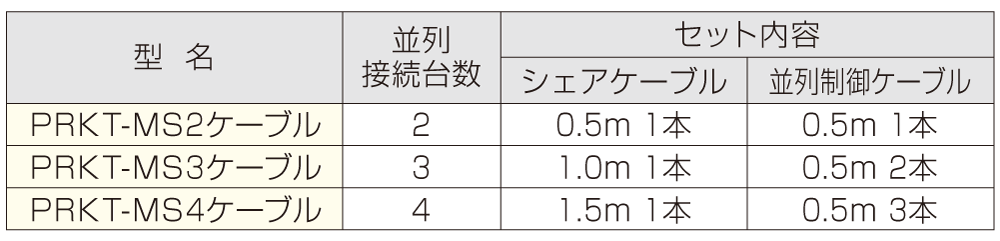

PRKT-MS□ケーブル

マスタスレーブ制御用ケーブル

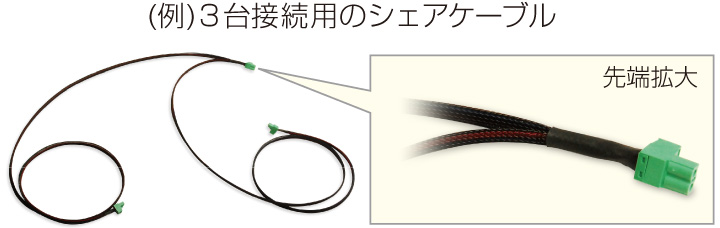

シェア端子取り付け済みのシェアケーブルの並列制御ケーブルをセットにしたケーブルです。
どちらのケーブルもシェアケーブルの端子から端子までの長さは約1.5mですので、2台のPRKTをつなぐ時は約1.5m、3台のPRKTをつなぐ時は約3mというように長さが変わります。
なお、□内には2～4の数字が入ります。
2台のPRKTでマスタスレーブを行う際は2、4台で行う際は4が入ります。

DigiCon-PRKT

リモート制御ソフトウェア
DigiConは、LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーション・ソフトウェアです。複数台の電源を同時または、個別に制御できます。

  • すべての機能をリモート制御可能
  • 「設定ソフトウェア」と「運転ソフトウェア」で構成
  • マルチメータやデータロガー、恒温槽との連携が可能
  • グラフィカルユーザーインターフェース(GUI)で簡単操作
  • プログラミングの知識が無くても自動検査システムの構築が可能
  • リアルタイムログのグラフ表示と保存が可能
DigiConシリーズ｜リモート制御ソフトウェア｜松定プレシジョン

外形・寸法

外観図については、こちらよりカタログをダウンロードし、ご参照ください。
