シリーズレギュレータ方式を採用した超低ノイズ直流電源
P4LEシリーズは、新たに4桁メータと高分解能A/Dコンバータを採用し、より細かな出力値の読取を可能にしたシリーズレギュレータ方式の高精度・超低ノイズ直流電源です。過電圧保護や過電流保護なども標準装備して直流電源としての基本的な性能と使いやすさを徹底追求しつつ、機能を厳選してお求めやすい価格を実現しています。
概要
- 4桁メーターによる電圧・電流表示（P4LE）
- 小型サイズにもかかわらず電圧・電流値はともに4桁表示。今まで以上にきめ細かい「1mV」｢0.1mA」単位での出力制御が可能になりました。
- 便利な機能を標準搭載
- 過電圧保護、過電流保護、キーロックなどの便利な機能を標準装備し、使いやすさと安全性を高めています。
- 超低リップル・高速応答
- シリーズレギュレータ方式の採用により超低リップル・低ノイズと高速応答を実現しました。
- 静かな自然空冷方式（108W以下のモデル）
- 空冷ファンがなく動作音が静かです。ファンモータの試験など電源の動作音が計測の妨げになる用途にも最適です。またヒートシンクがケースから露出しない安全設計としています。
用途
- 各種研究開発に
- システム電源として
- エージング用に
- 学校教材にも
ラインナップ
| モデル | 最大出力電圧（V） | 最大出力電流（A） | 最大出力電力（W） | お問い合わせ |
|---|---|---|---|---|
| P4LE6-2 | 6V | 2A | 12W | 購入前 購入後 |
| P4LE8-5 | 8V | 5A | 40W | 購入前 購入後 |
| P3LE8-10 ※1 | 10A | 80W | 購入前 購入後 | |
| P4LE18-1 | 18V | 1A | 18W | 購入前 購入後 |
| P4LE18-2 | 2A | 36W | 購入前 購入後 | |
| P4LE18-3 | 3A | 54W | 購入前 購入後 | |
| P4LE18-5 | 5A | 90W | 購入前 購入後 | |
| P4LE18-10 | 10A | 180W | 購入前 購入後 | |
| P4LE36-1 | 36V | 1A | 36W | 購入前 購入後 |
| P4LE36-3 | 3A | 108W | 購入前 購入後 | |
| P4LE36-5 | 5A | 180W | 購入前 購入後 | |
| P4LE45-2 | 45V | 2A | 90W | 購入前 購入後 |
| P4LE45-4 | 4A | 180W | 購入前 購入後 | |
| P4LE60-1.2 | 60V | 1.2A | 72W | 購入前 購入後 |
| P4LE80-1 | 80V | 1A | 80W | 購入前 購入後 |
| P4LE120-0.6 | 120V | 0.6A | 72W | 購入前 購入後 |
| P4LE160-0.45 | 160V | 0.45A | 72W | 購入前 購入後 |
| P4LE250-0.3 | 250V | 0.3A | 75W | 購入前 購入後 |
| P4LE360-0.2 | 360V | 0.2A | 72W | 購入前 購入後 |
| P4LE650-0.1 | 650V | 0.1A | 65W | 購入前 購入後 |
- 本機は3桁メータになります。オプション-L（120V）、-L（200V）、-L（220V）、-L（240V）は非対応です。
仕様
外観説明
- 出力電圧、OVP設定表示
- 出力電流、OCP設定表示
- OUTPUT表示：出力ON中に点灯します。
- OUTPUT ON/OFFスイッチ：ローカル時の出力ON/OFF、保護機能のリセットに使用します。
- ＋出力端子
- GND端子
- －出力端子
- 出力電圧設定/OVP設定ダイヤル
- 電圧モード表示
- FINEスイッチ：出力電圧・電流値設定時に設定桁を切り替えます。
- 電流モード表示
- 出力電流設定/OCP設定ダイヤル
- 出力プリセットスイッチ
- OVP/OCP設定スイッチ
- キーロック設定スイッチ
- POWER ON/OFFスイッチ
- 入力端子
使用動作例
P4LE/P3LEシリーズは、同じ機種において出力を直列や並列にすることで出力電圧や出力電流を増大できます。
直列動作
出力電圧の合計は250Vまでです。したがって、出力電圧が250Vを超えるものについては、直列動作はできません。
出力電流はその中で一番小さい電源のものになります。
並列動作
電圧の設定はすべて同じにしておいてください。
出力電流はそれぞれの電流の総和になります。なお、損傷を防ぐためにすべての電源のOVPレベルを最大にしておいてください。
分割動作
+、－の出力ができます。
オプション
- -LZ
-
持ち運びハンドル
全モデルに対応
高さが変わります。詳しくはこちらよりカタログをダウンロードし、ご参照ください。
- -L（120V）、-L（200V）、-L（220V）、-L（240V）
- 100Vac以外の入力電圧にも対応できます。ただしP3LE8-10は非対応です。
ご発注方法
ご発注時は上記オプション記号を型名の後に付けてください。
〈例〉P4LE18-2-L(120V)
別売品
| 【標準添付】 -L(120V)オプション選択時にも添付 |
CABLE TYPE1 |  |
 |
125 V / 10 A | 2.5 m 固定長 |
|---|---|---|---|---|---|
| 【標準添付】 L(200V)、 -L(220V)、 -L(240V)オプション選択時 |
CABLE TYPE3 | |
 |
250 V / 10 A | 2.5 m 固定長 |
| 【別売】 | CABLE TYPE4 | |
 |
250 V / 10 A | 2.5 m 固定長 |
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

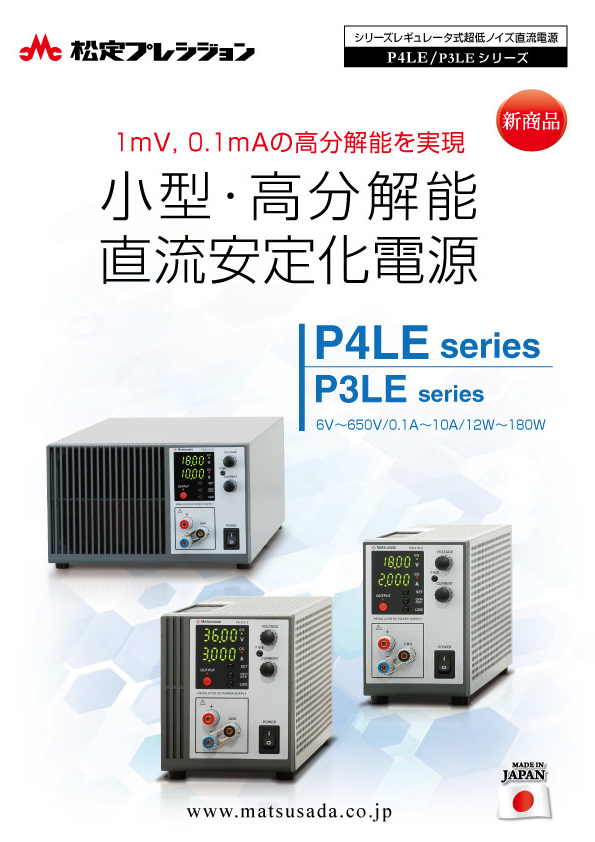

P4LE/P3LEシリーズカタログ
