厚みがわずか10mmの薄型設計で1.5kVの出力と低ノイズを実現
1.5kV出力でリップルわずか3mVp-pという驚異的な低リップルを実現したオンボード型高圧電源です。省スペース、低ノイズを活かして光電子増倍管(PMT)やマイクロチャンネルプレート(MCP)用の電源として最適です。
特長・概要
- 超小型オンボード 横型タイプ
- 超低リップル 3mVp-p
- 広い出力電圧範囲（0V出力から連続可変）
- 外部ボリューム、外部電圧どちらでも出力電圧を制御可能
- 保護回路の強化（アーク及び連続短絡への保護）
用途
- 光電子増倍管（PMT）
- マイクロチャンネルプレート(MCP)
ラインナップ
| モデル名 | 出力 | 入力電圧/電流 （typical） |
お問い合わせ | |||
|---|---|---|---|---|---|---|
| 電圧 | 電流 | リップル | ||||
| 5kHz超 | 5kHz以下 | |||||
| OPTON-1.5PQ-12 | 1.5kVdc | 1mA | 3mVp-p | 5mVp-p | ＋12Vdc±0.5Vdc/220mA | 購入前 購入後 |
| OPTON-1.5PQ-15 | ＋15Vdc±1Vdc/180mA | 購入前 購入後 | ||||
| モデル名 | 出力 | 入力電圧/電流 （typical） |
お問い合わせ | |||
|---|---|---|---|---|---|---|
| 電圧 | 電流 | リップル | ||||
| 5kHz超 | 5kHz以下 | |||||
| OPTON-1.5NQ-12 | -1.5kVdc | 1mA | 3mVp-p | 5mVp-p | ＋12Vdc±0.5Vdc/220mA | 購入前 購入後 |
| OPTON-1.5NQ-15 | ＋15Vdc±1Vdc/180mA | 購入前 購入後 | ||||
※ 低出力電圧領域（出力電流×最小負荷抵抗）以下では定格出力電流をとれません。最小負荷抵抗以上でお使いください。
ご使用上の注意この電源は組込型電源として高電圧の安全性については十分考慮し製作しておりますが、更に安全のためCaseは必ず接地してご使用ください。
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
その他
出力電圧設定特性
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

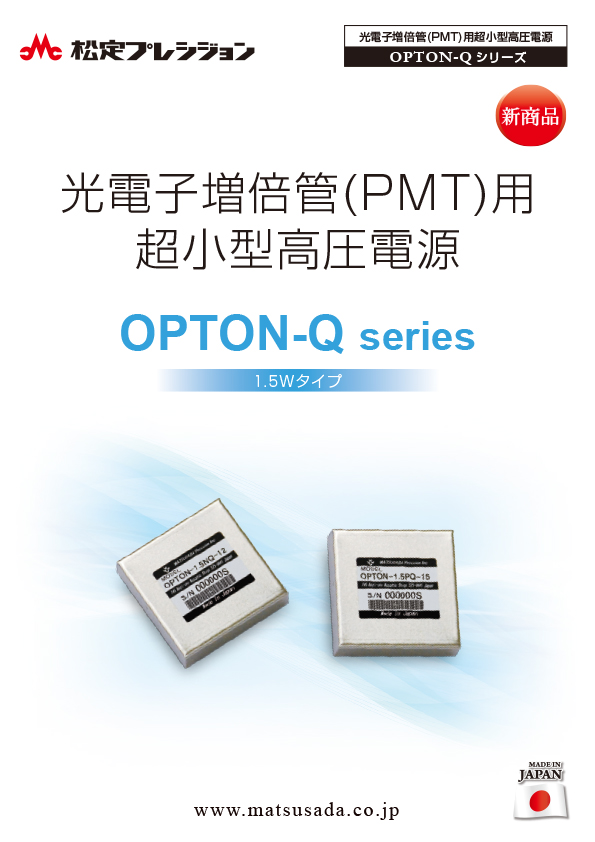

OPTON-Qシリーズカタログ
