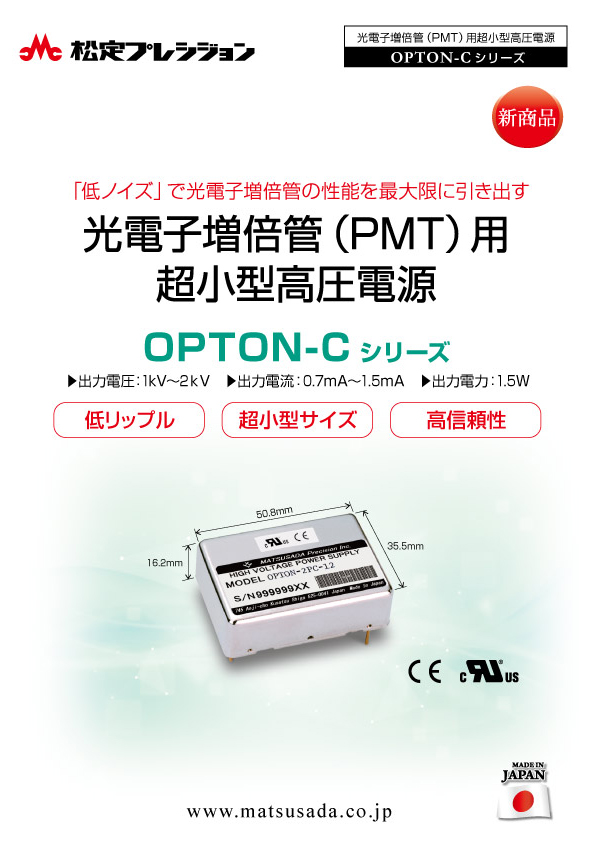

  • OPTON-Cシリーズ｜高圧電源 オンボード｜松定プレシジョン
  • OPTON-Cシリーズ｜高圧電源 オンボード｜松定プレシジョン

光電子増倍管(PMT)用
超小型高圧電源

PMT・MCP用高圧電源

  • 出力電圧：1kV～2kV
  • 出力電流：0.7mA～1.5mA
  • 出力電力：1.5W
CEマーク ULマーク

「低ノイズ」で光電子増倍管の性能を最大限に引き出す

高圧電源の専門メーカーとしてスタートし40年以上にわたって蓄積してきたノウハウを注ぎ込んで開発された光電子増倍管(PMT)用電源の決定版です。
低ノイズ、高安定性により光電子増倍管の性能を最大限に引き出します。また、マイクロチャンネルプレート(MCP)用電源としても最適です。
微弱光測定のために「ノイズを抑えること」、およびノイズ抑制のために「測定系が大きくなってしまうこと」は、設計者にとって常に悩みのタネになります。
OPTON-Cシリーズはそれらの問題に対するベストソリューションとなるべく開発されたPMT用高圧電源であり、電源から発生するリップルノイズを最小限に抑え、かつ超小型化をも実現しています。

特長

  • 超小型オンボードタイプ
  • 超低リップル 5mVp-p（1kV出力タイプ)
  • 広い出力電圧範囲（連続短絡可能）
  • 超小型でありながら高性能
  • ボリュームまたは外部コントロール電圧による可変
  • 保護回路の強化(アーク及び連続短絡への保護)
  • UL62368-1認証
  • CEマーキング（低電圧指令適合)

用途

ラインナップ

正極性出力モデル
モデル名 出力 リップル
[mVp-p]		 入力電圧
[Vdc]		 安全規格 お問い合わせ
電圧 [kVdc] 電流 [mA]
OPTON-1PC-12 0～1kV 1.5mA 5mVp-p 12V CEマーク ULマーク 購入前 購入後
OPTON-1PC-15 15V 購入前 購入後
OPTON-1.5PC-12 0～1.5kV 1mA 7mVp-p 12V 購入前 購入後
OPTON-1.5PC-15 15V 購入前 購入後
OPTON-2PC-12 0～2kV 0.7mA 10mVp-p 12V 購入前 購入後
OPTON-2PC-15 15V 購入前 購入後
負極性出力モデル
モデル名 出力 リップル
[mVp-p]		 入力電圧
[Vdc]		 安全規格 お問い合わせ
電圧 [kVdc] 電流 [mA]
OPTON-1NC-12 0～-1kV 1.5mA 5mVp-p 12V CEマーク ULマーク 購入前 購入後
OPTON-1NC-15 15V 購入前 購入後
OPTON-1.5NC-12 0～-1.5kV 1mA 7mVp-p 12V 購入前 購入後
OPTON-1.5NC-15 15V 購入前 購入後
OPTON-2NC-12 0～-2kV 0.7mA 10mVp-p 12V 購入前 購入後
OPTON-2NC-15 15V 購入前 購入後

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LS

リモート出力ON/OFF制御
接点信号により、High voltage ON/OFFができます。

オープンコレクタで使用される場合
  • ON-0.3V 以下(Low)/
  • OFF-2V 以上(High)

ご発注方法

ご発注時は、型名の後に“LS”とご指定ください。
〈例〉OPTON-1NC-15LS

接続図

接続方法については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
