高圧モジュール電源・安定化型
プリント基板実装タイプとして世界に先がけ開発された高圧電源モジュールです。小型でありながら高品質高信頼で、しかも低リップルです。
特長・概要
- プリント基板実装タイプ
- 低リップル、高安定度
- 広い入力電圧範囲(＋10～＋18Vdc)
- 広い出力電圧範囲(0Vより出力)
- 超小型でありながら高性能
- 外付けボリューム又は外部コントロール電圧（Vcon-in)のどちらでも出力電圧を制御可能
- 完全なる保護対策（逆接続保護、過電流保護、過電圧保護）
- 長寿命・高信頼性
ラインナップ
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧[Vdc] | 電流[mA] | リップル[%p-p] | ||
| HYR-0.15P | 150Vdc | 10mA | 0.05%p-p | 購入前 購入後 |
| HYR-0.3P | 300Vdc | 5mA | 0.05%p-p | 購入前 購入後 |
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧[Vdc] | 電流[mA] | リップル[%p-p] | ||
| HYR-0.15N | -150Vdc | 10mA | 0.05%p-p | 購入前 購入後 |
| HYR-0.3N | -300Vdc | 5mA | 0.05%p-p | 購入前 購入後 |
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
その他
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

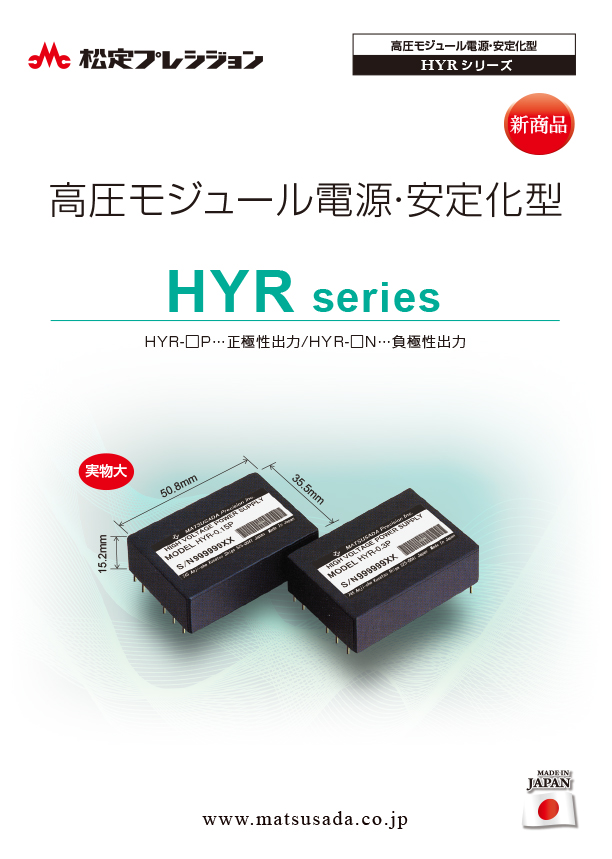

HYRシリーズカタログ
更新日：2024/11/7 Rev06
PDF(1,512KB)
-
高圧電源の正しい使い方
更新日：2023/07/27 Rev.06
PDF(871KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2024/9/10 rev.03
PDF(4,468KB)
-
HYRシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/3/6
zip(38KB)
ダウンロードには会員登録が必要です。
-
HYRシリーズカタログ
更新日：2024/11/7 Rev06
PDF(1,512KB)
-
高圧電源の正しい使い方
更新日：2023/07/27 Rev.06
PDF(871KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2024/9/10 rev.03
PDF(4,468KB)
-
HYRシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/3/6
zip(38KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
