超小型高圧安定化電源

小型/高電圧・1Wタイプ

  • 最大出力電圧 0.2kV～8kV
  • 最大出力電流 0.125mA～5mA
  • 最大出力電力 1W

放射線計測器や耐圧試験機の小型化に最適な低ノイズ高圧電源

HCRシリーズは、超小型オンボードタイプの高圧電源です。松定プレシジョン独自の絶縁技術と実装技術により、8kVの高電圧タイプでも専有面積は一般的な名刺のわずか1/3というコンパクトサイズを実現しています。放射線計測器や耐圧試験器の小型化に大きく貢献します。

特長

  • 超小型設計（最小36mm×28mm）
  • 低リップル、高安定性
  • 6面シールドにより輻射ノイズを低減
  • 外部コントロール電圧による出力制御
  • 連続出力短絡保護による安全設計

ラインナップ

モデル 出力 お問い合わせ
電圧 電流 リップル
HCR-0.2P-LX 0.2kV 5mA 0.01%p-p 購入前 購入後
HCR-0.5P-LX 0.5kV 2mA 0.002%p-p 購入前 購入後
HCR-1P-LX 1kV 1mA 0.001%p-p 購入前 購入後
HCR-1.25P-LX 1.25kV 1mA 0.0015%p-p 購入前 購入後
HCR-1.5P-LX 1.5kV 0.67mA 0.001%p-p 購入前 購入後
HCR-2P-LX 2kV 0.5mA 0.001%p-p 購入前 購入後
HCR-3P-LX 3kV 0.33mA 0.05%p-p 購入前 購入後
HCR-4P-LX 4kV 0.25mA 0.05%p-p 購入前 購入後
HCR-5P-LX 5kV 0.2mA 0.05%p-p 購入前 購入後
HCR-5P 購入前 購入後
HCR-6P-LX 6kV 0.166mA 0.05%p-p 購入前 購入後
HCR-6P 購入前 購入後
HCR-8P-LX 8kV 0.125mA 0.1%p-p 購入前 購入後
HCR-8P 購入前 購入後
モデル 出力 お問い合わせ
電圧 電流 リップル
HCR-0.2N-LX -0.2kV 5mA 0.01%p-p 購入前 購入後
HCR-0.5N-LX -0.5kV 2mA 0.002%p-p 購入前 購入後
HCR-1N-LX -1kV 1mA 0.001%p-p 購入前 購入後
HCR-1.25N-LX -1.25kV 1mA 0.0015%p-p 購入前 購入後
HCR-1.5N-LX -1.5kV 0.67mA 0.001%p-p 購入前 購入後
HCR-2N-LX -2kV 0.5mA 0.001%p-p 購入前 購入後
HCR-3N-LX -3kV 0.33mA 0.05%p-p 購入前 購入後
HCR-4N-LX -4kV 0.25mA 0.05%p-p 購入前 購入後
HCR-5N-LX -5kV 0.2mA 0.05%p-p 購入前 購入後
HCR-5N 購入前 購入後
HCR-6N-LX -6kV 0.166mA 0.05%p-p 購入前 購入後
HCR-6N 購入前 購入後
HCR-8N-LX -8kV 0.125mA 0.1%p-p 購入前 購入後
HCR-8N 購入前 購入後

ご使用上の注意：この電源は組込型電源として高電圧の安全性については十分考慮し製作しておりますが、更に安全のためグラウンド端子は必ず接地してご使用ください。

仕様

出力電圧設定特性
出力電圧設定特性

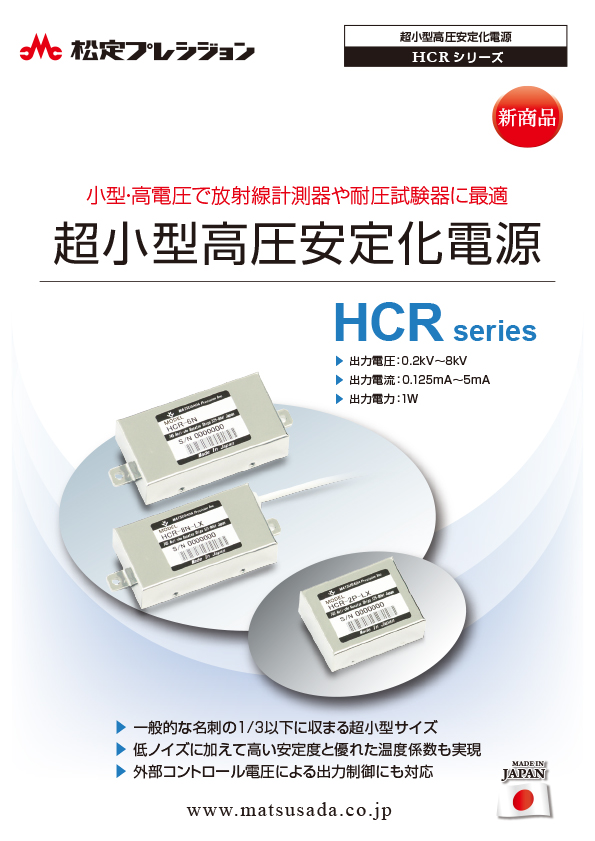

その他の一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
