アバランシェフォトダイオード(APD)
バイアス印加用超小型高圧電源
温度補償対応型
- 出力電圧：50～800V
- 出力電流：0.2～1mA
- 出力電力：50～300mW
- 高安定度、低リップル
温度補償回路を備えたAPD・PD専用高圧電源
HAPD-Tシリーズは、温度補償回路を備えたAPD・PD専用高圧電源です。
印加するバイアス電圧に温度補償をかけることで、特に温度に影響を受けやすいAPDの増倍率の安定化に貢献します。
外部電圧または外部ボリュームにより出力電圧を制御できます。出力電圧は安定化され、しかも低リップルです。
特長
- APDやPDへのバイアス電圧印加用オンボード型電源
- 実装面積を最小限に抑える圧倒的な小型サイズを実現
- 温度補償回路を搭載してAPDの増倍率の安定化をサポート
- 外部からの出力電圧制御に対応可能
- 高安定度、低リップル
- +5Vdc 単一電源にて動作
用途
- アバランシェフォトダイオード（APD）
- 光検出器
ラインナップ
| モデル名 | 出力最大電圧 | リップル | 入力電流 | お問い合わせ |
|---|---|---|---|---|
| HAPD-0.05PT | 50V | ≦10 | 50mA | 購入前 購入後 |
| HAPD-0.1PT | 100V | ≦10 | 65mA | 購入前 購入後 |
| HAPD-0.2PT | 200V | ≦10 | 90mA | 購入前 購入後 |
| HAPD-0.3PT | 300V | ≦10 | 120mA | 購入前 購入後 |
| HAPD-0.5PT | 500V | ≦20 | 150mA | 購入前 購入後 |
| HAPD-0.7PT | 700V | ≦20 | 150mA | 購入前 購入後 |
| HAPD-0.8PT | 800V | ≦20 | 150mA | 購入前 購入後 |
| モデル名 | 出力最大電圧 | リップル | 入力電流 | お問い合わせ |
|---|---|---|---|---|
| HAPD-0.05NT | -50V | ≦10 | 50mA | 購入前 購入後 |
| HAPD-0.1NT | -100V | ≦10 | 65mA | 購入前 購入後 |
| HAPD-0.2NT | -200V | ≦10 | 90mA | 購入前 購入後 |
| HAPD-0.3NT | -300V | ≦10 | 120mA | 購入前 購入後 |
| HAPD-0.5NT | -500V | ≦20 | 150mA | 購入前 購入後 |
| HAPD-0.7NT | -700V | ≦20 | 150mA | 購入前 購入後 |
| HAPD-0.8NT | -800V | ≦20 | 150mA | 購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続方法については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

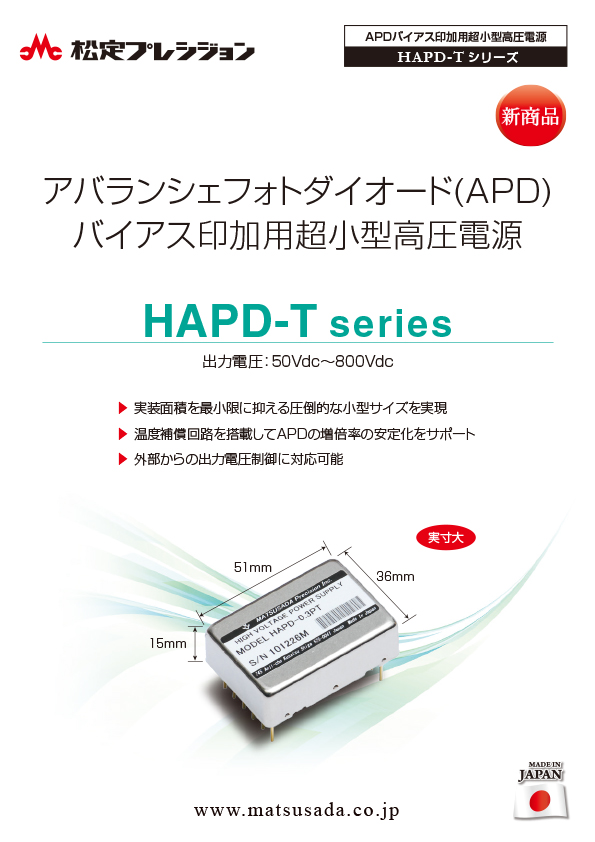

HAPD-Tシリーズカタログ
