シングルインラインパッケージ型・オンボードタイプ
HAPD-Mシリーズは3Ｗのハイパワー出力、かつ小実装面積の小型オンボードタイプの高圧電源です。
低リップルと3Ｗの高出力を活かして複数のアバランシェフォトダイオードへのバイアス用電源として、またピエゾアクチュエータ駆動アンプへの電力供給用としても最適です。
概要
- 小実装面積タイプ
- ハイパワー3Ｗ出力
- 低リップル20mVP-P
- ケミコンレス・高信頼設計
- 万全の保護回路(連続出力短絡等)
- 5面シールドによる低輻射ノイズ
特長
- 複数のアバランシェフォトダイオードへのバイアス用
- ピエゾアクチュエータ駆動アンプへの電力供給用
ラインナップ
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | リップル[mVP-P] | ||
| HAPD-0.18PM | 0～0.18kV | 16mA | 20mVP-P | 購入前 購入後 |
| HAPD-0.3PM | 0～0.3kV | 10mA | 購入前 購入後 | |
| HAPD-0.35PM | 0～0.35kV | 8mA | 購入前 購入後 | |
| HAPD-0.5PM | 0～0.5kV | 6mA | 30mVP-P | 購入前 購入後 |
| HAPD-1PM | 0～1kV | 2mA | 購入前 購入後 | |
| HAPD-2PM | 0～2kV | 1mA | 50mVP-P | 購入前 購入後 |
| モデル名 | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | リップル[mVP-P] | ||
| HAPD-0.18NM | 0～-0.18kV | 16mA | 20mVP-P | 購入前 購入後 |
| HAPD-0.3NM | 0～-0.3kV | 10mA | 購入前 購入後 | |
| HAPD-0.35NM | 0～-0.35kV | 8mA | 購入前 購入後 | |
| HAPD-0.5NM | 0～-0.5kV | 6mA | 30mVP-P | 購入前 購入後 |
| HAPD-1NM | 0～-1kV | 2mA | 購入前 購入後 | |
| HAPD-2NM | 0～-2kV | 1mA | 50mVP-P | 購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
接続図
接続方法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

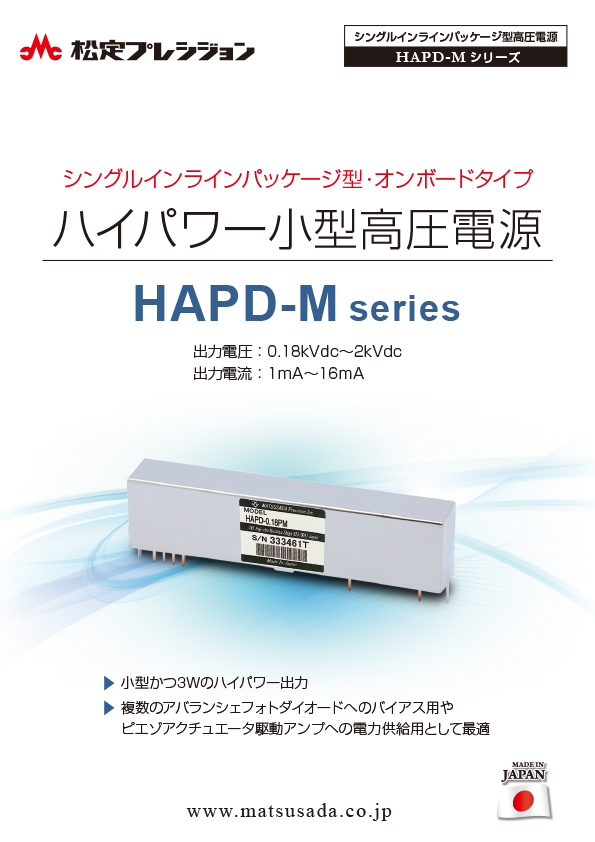

HAPD-Mシリーズカタログ
