オンボード型ハイパワー高圧電源
ELTONシリーズは超小型高性能オンボードタイプ直流高圧電源です。
低リップル・高精密設計により、小型サイズにもかかわらず4Wのハイパワーと優れた高安定度を実現しています。
特長
- UL62368-1認証
- 低リップル20mVp-p（1kV出力タイプ）
- ケミコンレス・高信頼設計
- 6面シールドによる低輻射ノイズ
- ボリューム又は外部コントロール電圧による可変
- 保護回路の強化（連続短絡可能）
- 出力電圧モニタとリモート出力ON/OFF制御にも対応可能
- CEマーキング（低電圧指令適合）
ラインナップ
| モデル名 | 出力電圧 | 出力電流 | リップル | 安全規格 | お問い合わせ |
|---|---|---|---|---|---|
| ELTON-0.8P | 0～0.8kV | 5mA | 10mVp-p |
|
購入前 購入後 |
| ELTON-1P | 0～1kV | 4.2mA | 20mVp-p | 購入前 購入後 | |
| ELTON-1.5P | 0～1.5kV | 2.7mA | 30mVp-p | 購入前 購入後 | |
| ELTON-2P | 0～2kV | 2mA | 40mVp-p | 購入前 購入後 |
| モデル名 | 出力電圧 | 出力電流 | リップル | 安全規格 | お問い合わせ |
|---|---|---|---|---|---|
| ELTON-0.8N | 0～-0.8kV | 5mA | 10mVp-p |
|
購入前 購入後 |
| ELTON-1N | 0～-1kV | 4.2mA | 20mVp-p | 購入前 購入後 | |
| ELTON-1.5N | 0～-1.5kV | 2.7mA | 30mVp-p | 購入前 購入後 | |
| ELTON-2N | 0～-2kV | 2mA | 40mVp-p | 購入前 購入後 |
安全のためCaseすなわち(4)端子は必ず接地してご使用ください。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LS
-
リモート出力ON/OFF制御
接点信号により、High voltage ON/OFFができます。
- -L2
-
出力電圧モニタ
分圧比1000：1 確度2％
測定器インピーダンスは10MΩ以上でご使用ください。
ご発注方法
※ご発注時は、オプション記号を型名の後に付けてください。
<例> ELTON-1N-L2、ELTON-2P-LS、ELTON-2N-L2S
接続図
接続方法については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

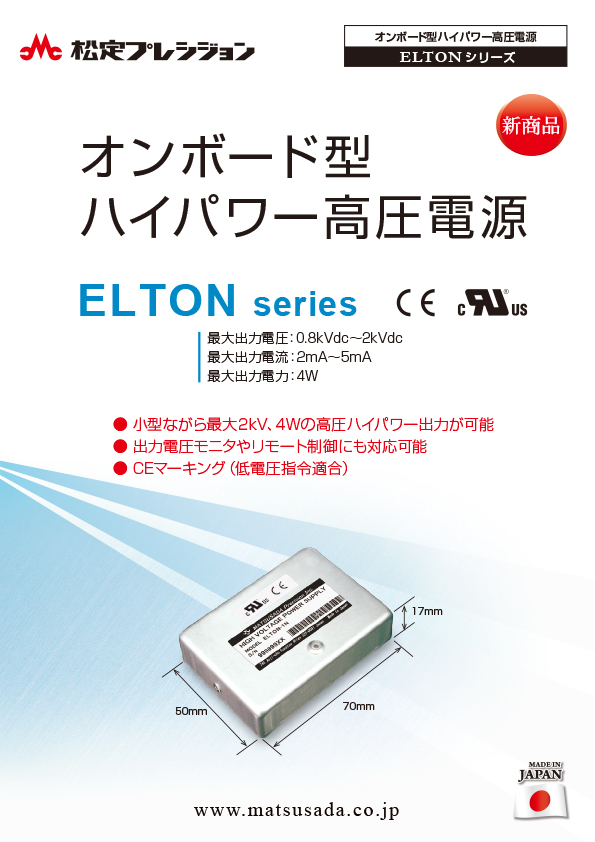

ELTONシリーズカタログ
