四象限高速バイポーラ電源
信号発生器を搭載した卓上サイズのバイポーラ電源が新登場
- 出力電圧：±10V～±60V
- 出力電力：50W、60W
- 応答速度：DC～30kHz
卓上サイズにファンクションジェネレータ機能を標準搭載
PJOPFシリーズは電力を供給、吸収できる四象限バイポーラ電源です。横幅140mm、重量わずか3kgという驚異の小型・軽量サイズながら高速応答を実現し、また定電圧/定電流の2モードでの使用を可能にしています。正弦波、三角波、矩形波などを発生させるファンクションジェネレータ機能を搭載しており、バッテリで駆動される機器やバッテリ管理ICの評価試験、あるいは太陽電池パネルの評価など幅広い用途に対応できます。
特長
- 応答速度
- 小型ながら広帯域を実現しており過渡応答試験などに最適です。
- 幅広いラインナップ
- 出力電圧、電流によるラインナップからお客様の用途に応じた機種をお選びください。
- ファンクションジェネレータ搭載
- 正弦波や方形波などの波形生成機能だけでなく、シーケンス機能も搭載しています。
- デジタル制御
- 出力の測定機能やメモリ機能なども標準装備し、またオプションを組み合わせることにより外部から通信で動作させることも可能です。
- コンパクトで軽量
- コンパクト、軽さを追求し、スペースを取らず持ち運びやすく改良されています。
- 電源シーケンスソフト（PSS2）
- 簡単なパソコンの操作でPJOPFを動作させるソフトウェア（PSS2）にも対応しています。（詳細はPSS2シリーズをご覧ください）
- 四象限動作
- 高速応答DC電源としても、また電子負荷としても使えます。
- 万全の保護機能
- 過電圧保護及び過電流保護機能、さらに出力短絡に対する保護対策も万全です。
用途
- バッテリで駆動される機器などの評価試験に模擬バッテリとして最適
- コイル・トランスなどの誘導性負荷
- 車載電装品の試験
- キャパシタなどの容量性負荷
- 太陽電池関連機器の評価試験
- 各種モータの試験
- 表面処理
本製品はバッテリの充放電用に設計された電源ではありません。
そのような用途には、専用に設計された直流充放電電源を別にラインナップしておりますので、どうぞお気軽にこちらからお問い合わせください。
ラインナップ
| モデル名 | 出力 | お問い合わせ | |
|---|---|---|---|
| 電圧 | 電流 | ||
| PJOPF10-5 | -10～+10V | ±5A | 見積り 購入前 購入後 |
| PJOPF20-3 | -20～+20V | ±3A | 見積り 購入前 購入後 |
| PJOPF30-2 | -30～+30V | ±2A | 見積り 購入前 購入後 |
| PJOPF60-1 | -60～+60V | ±1A | 見積り 購入前 購入後 |
PJOPFシリーズは、電波法第100条の規定により総務大臣の使用許可を必要とする「高周波利用設備」に該当します。
(周波数10kHzで出力電力50Wを越えて使用する場合に必要）詳しくは、以下のよくあるご質問をご確認ください。
機能
保護機能について
電圧リミット保護（Vlimit）
本機には電圧リミット保護があり、異常時でも任意に設定した値でリミットされ、負荷を保護します。
電流リミット保護（Ilimit）
本機には電流リミット保護があり、過負荷時でも任意に設定した値でリミットされ、電源・負荷を保護します。
過電圧保護（OVP）
任意に設定した直流電圧値で出力をカットオフし、負荷を保護します。
過電流保護（OCP）
任意に設定した直流電流値で出力をカットオフし、電源・負荷を保護します。
高速過電流保護について
本機の過電流保護はパルス電流を制限する高速過電流保護回路と定常電流を制限するオーバーカレント保護回路の2種類を装備しております。オーバーカレント保護は定常電流を制限するもので、応答速度は約1msecです。これとは別に高速応答型の電流制限回路が付加されており、矩形波や容量負荷時のパルス電流を定格電流の約2倍で制限します。
出力範囲について
本機は、四象限動作可能なバイポーラ電源です。図の領域で電流の供給（ソース）、吸収（シンク）が可能です。
基本波生成機能
正弦波、方形波、三角波などの基本波形生成機能を標準装備しています。
設定可能な周波数は0.01Hz～30kHzにおよび、使用目的や用途にあわせて幅広くお使い頂けます。
また周波数設定以外にも、振幅、開始位相（正弦波）、投入/遮断位相（正弦波）、デューティ比（方形波、三角波）の変更も可能で、各種評価試験に大変便利です。
用途
電源投入試験、突入電流測定、波形変動試験など
測定機能
基本波動作時にDC値、AC値、最大値、最小値を測定する機能が搭載されていますので、DC～30kHzまでの広い周波数帯域の測定が自動で行えます。オプションの選択をする必要がなく、また用途に応じて簡単に設定の変更が可能です。
シーケンス機能
ステップ時間、ステップ振幅、ランプ、CV/CCモード、シーケンス終了設定、AC重畳、ステップジャンプ、ジャンプ回数などのプログラミングが可能なシーケンス機能を備えています。
これにより自在な波形生成が可能になり、実験や評価、検証などの様々な用途にご利用いただけます。
- ステップ設定時間 10ms～1999s999ms（1ms単位）
- 1プログラムにつき16ステップ、3つのプログラムの設定、保存が可能
- プログラム毎にCV/CCモードが設定可能
- 繰り返し設定回数 無限回、または1回～999回
- DC電圧/電流ランプ、AC電圧/電流スイープ、AC周波数スイープが可能
シーケンス機能を使用すれば以下のような複雑な波形も簡単に作成できます。
用途
モータ試験、パルス電源および各種評価試験など
メモリ機能
プリセットおよびセットアップメモリが搭載されています。
基本波動作時には10個のセットアップメモリにより、出力電圧（CV時）、出力電流（CC時）、CV/CC設定、波形設定を保存することができます。また、シーケンスのプログラムは最大3つまで保存することができますので、使用頻度の高い複数の波形やシーケンス動作を使用する場合に便利です。さらにデータ変更や保存、呼び出しは、いずれも簡単な操作で行うことができます。
その他にも、「保護機能」「キーロック機能」「CV/CC切替」を標準装備しております。
詳しくは、こちらよりカタログをダウンロードし、ご参照ください。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LEt ※
-
LANインターフェース
LANを介してのデジタル制御を可能にします。 -
【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）
- -LGob ※
-
光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
別売りのデジタル変換用アダプタと本オプションを組み合わせることで、LAN/USB/RS-232C/RS-485/GPIBで複数台を一括制御することが可能です。【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）- -LGob：光インターフェース＋光ケーブル2m長
- -LGob（Fc5）：光インターフェース＋光ケーブル5m長
- -LGob（Fc10）：光インターフェース＋光ケーブル10m長
- -LGob（Fc20）：光インターフェース＋光ケーブル20m長
- -LGob（Fc40）：光インターフェース＋光ケーブル40m長
下記の環境下で使用される場合は必ず本オプションをご選択ください。
- 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
- 高電圧フローティングで使用される場合（250V以上）
- 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
- -LNh
-
ハンドルなし
持ち運び用ハンドルが装備されません。
- -LS
-
リモート出力ON/OFF制御（アウトプットON/OFF）
-LGob、-LUs1、-LEtオプション(デジタルインターフェース)と同時に選択することはできません。
- -LUs1
-
USBインターフェース
USBを介してのデジタル制御を可能にします。 -
【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）
- いずれか1つのみの選択となります。2つ以上のオプションを同時に選択することはできません。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット、入力電圧順）
〈例〉PJOPF60-1-LNhS、PJOPF10-5-LGob(Fc5)Nh
別売品
- 各種通信アダプタ
-
光インターフェースをご使用の際は、別途変換アダプタが必要です。
PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。詳しくは、GP/ET/USBのページをご覧ください。- ET-32：LAN光変換用アダプタ
- USB-OPT：USB光変換用アダプタ
- GP-OPT 2-9：RS-232C（9ピン）光変換用アダプタ
- GP-OPT 2-25：RS-232C（25ピン）光変換用アダプタ
- GP-OPT 4-25：RS-485（25ピン）光変換用アダプタ
- GP-32：GPIB用光変換アダプタ（2028年12月に販売終了予定）
光ファイバを用いた通信例
- 入力ACケーブル
-
標準添付 CABLE TYPE1
125 V / 10 A 2.5 m
固定長別売 CABLE TYPE3
250 V / 10 A 2.5 m
固定長別売 CABLE TYPE4
250 V / 10 A 2.5 m
固定長
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

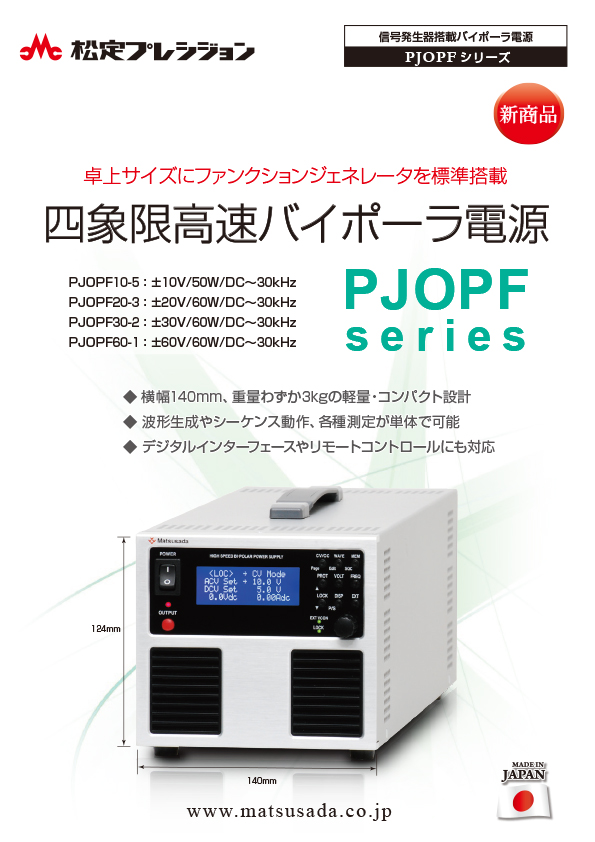

PJOPFシリーズカタログ
