CNシリーズ｜高電圧ケーブル、高電圧コネクタ - 高圧電源用アクセサリ

高電圧ケーブル

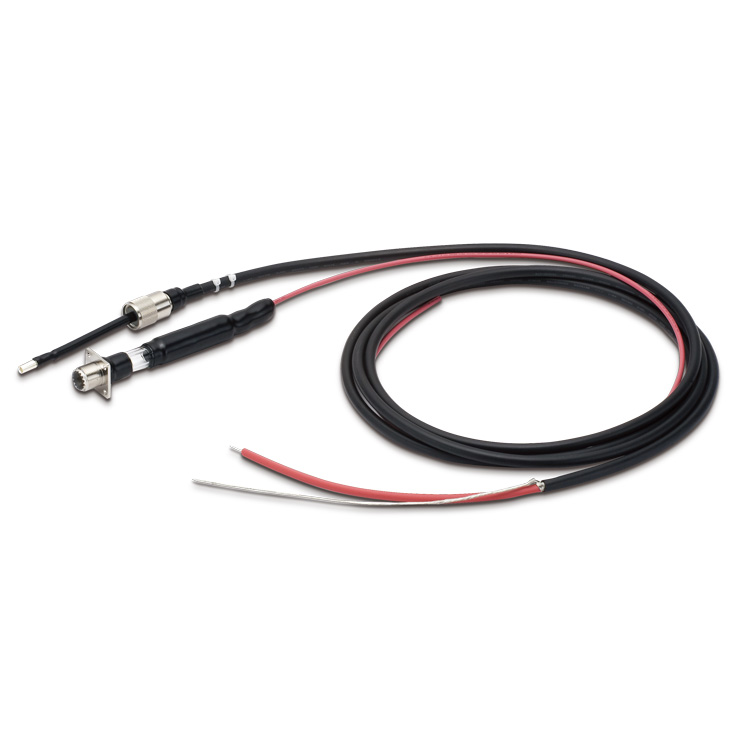

高い信頼性と着脱性を実現した高電圧出力ケーブル

CNシリーズは、松定プレシジョン製の各種高圧電源専用の高電圧コネクタ付き高電圧出力ケーブルです。
優れた脱着性と高い信頼性を兼ね備えている高電圧コネクタを使用することで、電源や負荷の交換および接続が安全・簡単・確実になります。また、その他の一般的なコネクタもご用意しております。

その他の一般的なコネクタもご用意しております。詳しくはこちらからお問い合わせください。

ラインナップ

ケーブル最小曲げ半径はケーブル直径の10倍です。使用温度は、0～+50℃になります。
端末がオープンな電圧ケーブルに耐電圧の低いコネクタを付けた場合は、コネクタの耐電圧以下の電圧で使用してください。

モデル名	最大電圧	許容最大電流	適用される高圧電源や高圧ケーブル（例）	仕様	お問合せ
CN-BNC-HVP	5kV	0.5A	HSX/HJPM/HJRシリーズ全て	外形図	購入前購入後
CN-BNC-HVPP			HSX/HJPMシリーズ全て HEC/HECA(1kV～5kVモデル) HECD、HJC、HCU	外形図	購入前購入後
CN-BNC-HVPSP			HSX/HJPMシリーズ全て	外形図	購入前購入後
CN-SHV-HVP			HJPM(-LShオプション付モデル) HJPHシリーズ全て HIP(3.5kV・5kVモデル) HEM、HESS	外形図	購入前購入後
CN-SHV-HVPP			HJPM(-LShオプション付モデル) HEM、HCUB HECD：0.5kV～5kVモデル	外形図	購入前購入後
CN-SHV7.5-HVPP	7.5kV	0.5A	HECD：7.5kVモデル	外形図	購入前購入後
CN-15-MHVP	15kV	1.6A	HJPQ(1kV～10kVモデル) HERR(1kV～15kVモデル) HAR(1kV～15kVモデル) (2.2kWモデル[1.5kV以下モデル除く]) HEP(3kV～15kVモデル[3kW/4kWモデル]） (3.6kV～15kVモデル[6.4kWモデル]) HIP(7.5kVモデル) HEPP(10kV～15kVモデル) HEC(6kV/15kVモデル) HUNA、HUNS	外形図	購入前購入後
CN-15-MHVPP				外形図	購入前購入後
CN-15-MHVR			CN-15-MHVPP	外形図	購入前購入後
CN-15PR-MHVP		15A	PRHシリーズ全て HAR(2.2kWモデル1kV～1.5kV) HEP(3kW/4kWモデル[2kV以下]) (6.4kWモデル[3kV以下]) HEPP(1kV～6kVモデル) HARS(1kV～1.5kVモデル[2kW～3kW])	外形図	購入前購入後
CN-30-MHVP	30kV	1.2A	HAR/HARS/HERR/HEP/HEPP (20kV～30kVモデル) HJPQ(30kVモデル) HCZE(1機種のみ) HUNA、HUNS	外形図	購入前購入後
CN-30-MHVPP				外形図	購入前購入後
CN-30-MHVR			CN-30-MHVPP	外形図	購入前購入後
CN-40-AHVP	35kV	0.5A	[ノンシールドケーブル] HEOPT/HEOPS/HJOPS/HCOR/HMBR-R/ HJPRシリーズ全て HAP/HAPS(10kV以下モデル)	外形図	購入前購入後
CN-40-AHVPP				外形図	購入前購入後
CN-40-AHVR			[ノンシールドケーブル] CN-40-AHVPP	外形図	購入前購入後
CN-40-AHVP TU			[ノンシールドケーブル] HAP-20B20 ※ HAPS-20B20 ※	外形図	購入前購入後
CN-45-MHVP	45kV	1.2A	HAR/HERR/HEP/HEPP (40kVモデル) HUNA、HUNS	外形図	購入前購入後
CN-45-MHVPP			HAR/HERR/HEP/HEPP (40kVモデル) HUNA、HUNS	外形図	購入前購入後
CN-45-MHVR			CN-45-MHVPP	外形図	購入前購入後
CN-50-AHVP	50kV	5A	[ノンシールドケーブル] HAP-30B10 ※ HAP-40B20 ※ HAPS-30B20 ※	外形図	購入前購入後
CN-60-MHVP	60kV	1.2A	HAR/HERR/HEP/HEPP (50kV～60kVのモデル) HUNA、HUNS	外形図	購入前購入後
CN-60-MHVPP			HARS(60kVモデル)	外形図	購入前購入後
CN-60-MHVR			CN-60-MHVPP	外形図	購入前購入後
CN-120-MHVP	120kV	1.2A	HERR(80kV～120kVモデル) HARS(80kV,100kV,120kVモデル)	外形図	購入前購入後
CN-120AR-MHVP	120kV	1.2A	HAR/HEP/HEPP(80kV以上モデル)	外形図	購入前購入後
CN-150-MHVP	150kV	1A	HERR/HARH(150kVモデル)	外形図	購入前購入後
CN-200-MHVP	200kV	1A	HARH(160kV以上モデル)	外形図	購入前購入後

※HAP-20B20、HAPS-20B20、HAP-30B10、HAPS-30B20、HAP-40B20は
標準長よりも長いケーブルを使用する場合、ケーブル長が長くなるほど応答速度等の定格を満足できなくなることがあります。

適用製品などの詳しい仕様はこちらよりカタログをダウンロードし、ご参照ください。

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

外形図

CN-BNC-HVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
5kV	0.5A	2.5m	指定不可	HSX/HJPM/HJRシリーズ全て
端末オープン（シールドケーブル）

CN-BNC-HVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
5kV	0.5A	2.5m	指定不可	HSX/HJPMシリーズ全て HEC/HECA(1kV～5kVモデル) HECD、HJC、HCU
両端プラグ（シールドケーブル）

CN-BNC-HVPSP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
5kV	0.5A	2.5m	指定不可	HSX/HJPMシリーズ全て
両端プラグ（シールドケーブル）

CN-SHV-HVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
5kV	0.5A	2.5m	指定不可	HJPM(-LShオプション付モデル) HJPHシリーズ全て HIP(3.5kV・5kVモデル) HEM、HESS
端末オープン（シールドケーブル）

CN-SHV-HVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
5kV	0.5A	2.5m	指定不可	HJPMの-LShオプション付モデル HEM、HCUB HECD：0.5kV～5kVモデル
両端プラグ（シールドケーブル）

CN-SHV7.5-HVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
7.5kV	0.5A	2.5m	指定不可	HECD：7.5kVモデル
両端プラグ（シールドケーブル）

CN-15-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
15kV	1.6A	2.5m	指定可	HJPQ(1kV～10kVモデル) HERR(1kV～15kVモデル) HAR(1kV～15kVモデル) (2.2kWモデル[1.5kV以下モデル除く]) HEP(3kV～15kVモデル[3kW/4kWモデル]） (3.6kV～15kVモデル[6.4kWモデル]) HIP(7.5kVモデル) HEPP(10kV～15kVモデル) HEC(6kV/15kVモデル) HUNA、HUNS
端末オープン（シールドケーブル）

CN-15-MHVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
15kV	1.6A	2.5m	指定可	HJPQ(1kV～10kVモデル) HERR(1kV～15kVモデル) HAR(1kV～15kVモデル) (2.2kWモデル[1.5kV以下モデル除く]) HEP(3kV～15kVモデル[3kW/4kWモデル]） (3.6kV～15kVモデル[6.4kWモデル]) HIP(7.5kVモデル) HEPP(10kV～15kVモデル) HEC(6kV/15kVモデル) HUNA、HUNS
両端プラグ（シールドケーブル）

CN-15-MHVR

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
15kV	1.6A	0.5m	指定不可	CN-15-MHVPP
端末オープン

CN-15PR-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
15kV	15A	2.5m	指定不可	PRHシリーズ全て HAR(2.2kWモデル1kV～1.5kV) HEP(3kW/4kWモデル[2kV以下]) (6.4kWモデル[3kV以下]) HEPP(1kV～6kVモデル) HARS(1kV～1.5kVモデル[2kW～3kW])
端末の圧着端子はM6（シールドケーブル）

CN-30-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
30kV	1.2A	2.5m	指定可	HAR/HARS/HERR/HEP/HEPP (20kV～30kVモデル) HJPQ(30kVモデル) HCZE(1機種のみ) HUNA、HUNS
端末オープン（シールドケーブル）

CN-30-MHVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
30kV	1.2A	2.5m	指定可	HAR/HARS/HERR/HEP/HEPP (20kV～30kVモデル) HJPQ(30kVモデル) HCZE(1機種のみ) HUNA、HUNS
両端プラグ（シールドケーブル）

CN-30-MHVR

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
30kV	1.2A	0.5m	指定不可	CN-30-MHVPP
端末オープン

CN-40-AHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
35kV	0.5A	1.5m	指定可	HEOPT/HEOPS/HJOPS/HCOR/HMBR-R/HJPRシリーズ全て HAP/HAPS(10kV以下モデル)
端末オープン（ノンシールドケーブル）

CN-40-AHVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
35kV	0.5A	1.5m	指定可	HEOPT/HEOPS/HJOPS/HCOR/HMBR-R/HJPRシリーズ全て HAP/HAPS(10kV以下モデル)
両端プラグ（ノンシールドケーブル）

CN-40-AHVR

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
35kV	0.5A	1m	指定不可	CN-40-AHVPP
端末オープン（ノンシールドケーブル）

CN-40-AHVP TU

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
35kV	0.5A	1.5m	指定可	HAP-20B20、HAPS-20B20 標準長よりも長いケーブルを使用する場合、ケーブル長が長くなるほど応答速度等の定格を満足できなくなることがあります。
端末オープン（ノンシールドケーブル）

CN-45-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
45kV	1.2A	2.5m	指定可	HAR/HERR/HEP/HEPP (40kVモデル) HUNA、HUNS
端末オープン（シールドケーブル）

CN-45-MHVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
45kV	1.2A	2.5m	指定可	HAR/HERR/HEP/HEPP (40kVモデル) HUNA、HUNS
両端プラグ（シールドケーブル）

CN-45-MHVR

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
45kV	1.2A	0.5m	指定不可	CN-45-MHVPP
端末オープン

CN-50-AHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
50kV	5A	3m	指定不可	HAP-30B10/HAP-40B20/HAPS-30B20 標準長よりも長いケーブルを使用する場合、ケーブル長が長くなるほど応答速度等の定格を満足できなくなることがあります。
端末オープン（ノンシールドシリコンワイヤ）

CN-60-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
60kV	1.2A	2.5m	指定可	HAR/HERR/HEP/HEPP (50kV～60kVのモデル) HUNA、HUNS
端末オープン（シールドケーブル）

CN-60-MHVPP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
60kV	1.2A	2.5m	指定可	HARS(60kVモデル)
両端プラグ（シールドケーブル）

CN-60-MHVR

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
60kV	1.2A	0.5m	指定不可	CN-60-MHVPP
端末オープン

CN-120-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
120kV	1.2A	2.5m	指定可	HERR(80kV～120kVモデル) HARS(80kV,100kV,120kVモデル)
端末オープン（シールドケーブル）

CN-120AR-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
120kV	1.2A	2.5m	指定可	HAR/HEP/HEPP(80kV以上モデル)
端末オープン（シールドケーブル）

CN-150-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
150kV	1A	2.5m	指定可	HERR/HARH(150kVモデル)
端末オープン（シールドケーブル）

CN-200-MHVP

定格電圧	許容最大電流	標準長	指定長	適用される高圧電源や高電圧ケーブル(例)
200kV	1A	2.5m	指定可	HARH(160kV以上モデル)
端末オープン（シールドケーブル）

その他

ケーブル長指定

（）内の数字でケーブル長（m、端末の長さは含まない）を表します。

CN-40-AHVP(5)：5m
CN-40-AHVP TU(5)：5m
CN-15/15PR/30/45/60/120/120AR/150/200-MHVP(3)：3m
CN-15/15PR/30/45-MHVP(5)：5m
CN-15/15PR-MHVP(7)：7m

上記以外のケーブル長をご希望の場合はこちらからお問い合わせください。

※使用される電圧が高くなるほどケーブルに蓄積されるエネルギーが大きくなるため、必要最小限のケーブル長で使用されることを推奨します。

コネクタ部分のネジが緩んだ状態で使用しますと大変危険です。絶対にネジを緩めないでください。
高圧電源の出力を停止した後でも、場合によっては出力ケーブルに電荷が残留して人体が触れると感電するおそれがあります。
十分ご注意ください。
本カタログ記載の高圧コネクタ付きケーブルは、弊社製電源装置と組み合わせて使用されることを前提としております。
それ以外の組み合わせで使用された場合、あるいは弊社で組み合わせが確認できない場合、製品の保証は致しかねますので予めご了承ください。
