販売終了μM5000シリーズ

コンパクト&ハイパワーレーザマーキング装置

金属への深堀り、樹脂への鮮明マーキングに最適なYAGレーザーマーカー

コンパクト&ハイパワーレーザマーキング装置
「誰でも」「簡単に」「安全に」使える、コンパクトなレーザマーキング装置。この1台でレーザマーキングがより身近なものになります。レーザマーキングに必要な機構を全て備えていますので導入したその日からスグにお使いいただけます。

特長・概要

  • オールインワン設計で導入後すぐ使用可能
  • 金属、樹脂など幅広いワークへのマーキングが可能
  • アイセーフティ、インターロック標準装備の安全設計
  • 段取り換えが簡単な、高さ調整ハンドル付き。
  • 編集機能が充実した編集ソフト標準装備
超簡単設置
マーキングに必要な機能を全て搭載したオールインワン設計で、導入に必要なユーティリティはAC100Vのみ。移動も簡単にできるので必要なとき、必要な場所でお使いいただけます。
バッチ作業に最適
使い易い筐体デザインで、ワークの取替えや、高さ調整が簡単に行え、タクトタイムの短縮に貢献します。少量多品種製品へのマーキングに最適です。
誰にでも使える簡単操作
ワークの形状に合せた文字編集が簡単にできます。複数ワークへの一括印字やシリアルナンバーの設定も簡単です。作成したデータはパソコンに保存できるので何度でも誰でも同じ印字が可能です。
超安全設計
レーザ遮光ドア・インターロック機能・緊急停止ボタンが標準装備で安全対策も万全です。
コンパクト&ハイパワーレーザーマーキング装置μM2000・レーザ遮光ドア・インターロック機能・緊急停止ボタンが標準装備で安全対策も万全
コンパクト&ハイパワーレーザーマーキング装置μM2000・レーザ遮光ドア・インターロック機能・緊急停止ボタンが標準装備で安全対策も万全
コンパクト&ハイパワーレーザーマーキング装置μM2000・レーザ遮光ドア・インターロック機能・緊急停止ボタンが標準装備で安全対策も万全
コンパクト&ハイパワーレーザーマーキング装置μM2000・レーザ遮光ドア・インターロック機能・緊急停止ボタンが標準装備で安全対策も万全
YVO4 µM2000
  • 繰り返し周波数が高く、ドットの詰まった微細印字が可能
  • パルス幅が短く、ワークへのダメージを抑えた印字を実現
YAG µM5000
  • エネルギー保持時間が長く、高ピークパワーを実現
  • ピークパワーが高いため金属への深堀印字が可能

ラインナップ

レーザー種類 平均出力 冷却方式 お問い合わせ
YAG(1064nm) 4.5W(CW時) 空冷 購入前 購入後

仕様

結晶特性を最大限に活かしたマーキングソリューションを実現

基本波長(1064nm)でも用途に合わせてYVO4レーザとYAGレーザの2機種からお選びいただけます。エネルギー変換効率の高いYVO4結晶を使ったµM2000では、パルス幅が短く対象物への熱影響を抑えた印字が可能です。また繰り返し周波数が高くドット間隔の詰まった視認性の高い美しい印字が実現できます。YAG結晶を使ったµM5000は、エネルギーの保持時間が長く、高いピークパワーを得ることが可能なため、金属への深彫り印字に最適です。

コンパクト&ハイパワーレーザーマーキング装置μM5000・結晶特性を最大限に活かしたマーキングソリューション:イメージ

オールインワンだから導入も移動も簡単

筐体設計不要

レーザヘッド・レーザコントローラ・レーザ遮光ドアや安全設備を全てコンパクトなボディに集約し、抜群の使い易さを実現。
導入時の面倒な筐体設計や安全対策も不要になります。

コンパクト&ハイパワーレーザーマーキング装置μM5000・オールインワンだから導入も移動も簡単:筐体設計不要

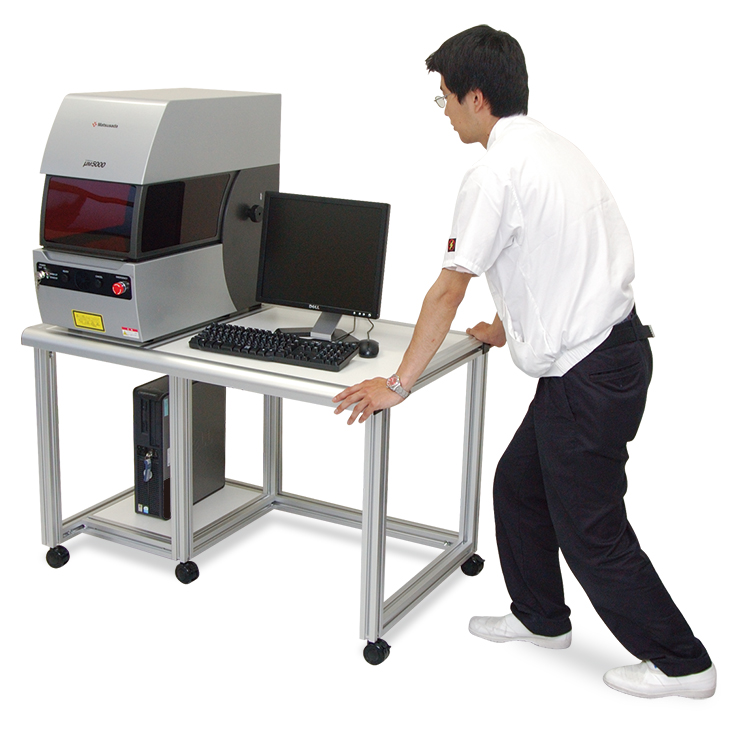

簡単移動

オールインワンでコンパクトに設計されているので移動も簡単。
しかも必要なユーティリティはAC100Vのみ。使いたい場所で使えるので、1台あれば様々なシーンでご活用いただけます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・オールインワンだから導入も移動も簡単:簡単移動

操作性がよくバッチ作業に最適

ワークの取りかえ簡単

三方向オープンドアでワークの出し入れをスムーズに行っていただけます。
指一本で開く軽量ドア使用でドア開閉のストレスもありません。座りながらの作業も楽に行えます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・ワークの取りかえ簡単

印字ミス防止

確認し易い赤色レーザ光でマーキングエリアを確認できますので、位置合わせが簡単で失敗がありません。

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字ミス

簡単高さ調節

高さ調整ハンドルが付いて、高さの違うワークでも簡単に焦点距離を設定できます。調整はワークの高さに合せるだけです。

コンパクト&ハイパワーレーザーマーキング装置μM5000・簡単高さ調節

メンテナンス不要

完全空冷メンテナンスフリー構造

放熱性に優れた筐体構造と小型ファンが装置の発熱を抑え、冷却水不要の完全空冷を実現しました。
冷却ユニットが不要になったことでメンテナンスの手間やランニングコストを大幅に削減しています。

コンパクト&ハイパワーレーザーマーキング装置μM5000・完全空冷メンテナンスフリー構造

防塵構造

レーザ発振器、スキャナなど重要な光路全体を金属ケースと特殊ゴムで外気から完全に隔離することにより、光学部品を粉塵やホコリからしっかり守ります。

コンパクト&ハイパワーレーザーマーキング装置μM5000・完全空冷メンテナンスフリー構造
コンパクト&ハイパワーレーザーマーキング装置μM5000・完全空冷メンテナンスフリー構造
大事なレンズもしっかりガード

レンズを保護するカバーガラス装備で大切なレンズをホコリやチリから守ります。

印字例

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:エンドミル

エンドミルに

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:銘版印字(アルミ、ステンレス、アルマイト処理板)

銘版印字に(アルミ・ステンレス・アルマイト処理板)

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:ベアリング

ベアリングに

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:アルマイトの剥離

アルマイトの剥離に

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:ステンレス鏡面

ステンレス鏡面に

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:電子部品の樹脂(白)パッケージ

電子部品の樹脂(白)パッケージに

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:樹脂ケース

樹脂ケースに

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字例:樹脂プレート

樹脂プレートに

印字したい内容はパソコンで簡単編集!基本操作は3つのステップ「誰でも」「簡単に」印字できる

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字したい内容はパソコンで簡単編集:操作画面

基本操作画面

Step1:テキスト作成印字内容が簡単に編集できます。

フォント、文字サイズ、文字間隔など基本操作をひとつの画面で自由に編集できます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・ステップ1:テキスト作成

Step2:印字条件の調整何度でも同じ仕上がりを実現できます。

印字の条件出しはレーザパワー、印字スピード、Qスイッチ周波数の3つの条件を調整しながら設定できます。一度調整した条件は名前をつけて保存できますので、何度でも同じ仕上がりが実現します。

コンパクト&ハイパワーレーザーマーキング装置μM5000・ステップ2:印字条件の調整

Step3:マーキング開始!

step1.2ができれば、あとはマーキングを開始するだけです。レーザ照射を画面で確認することができます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・ステップ3:マーキング開始!

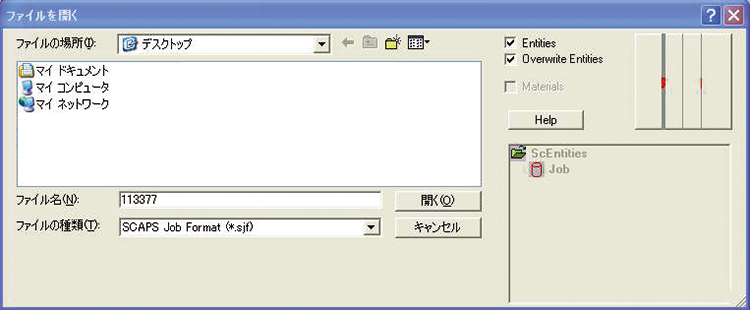

印字内容保存

一度作成した内容はパソコンに保存できるので、何度でも誰でも同じ内容のマーキングが可能です。USB、CD-ROM、フロッピーディスクが利用できるので、データのバックアップや複数マーカーへの移動が簡単に行えます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・印字内容保存 コンパクト&ハイパワーレーザーマーキング装置μM5000・印字内容保存

アクセス権管理機能

管理者・作業者で操作内容を制限できるので、大切な設定はしっかり保存できます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・アクセス権管理機能

機能

Part1誰でもできる印字内容編集!ワークの形状・色に柔軟に対応できる充実の編集機能

円形ワークへ印字したい時

扇状マーキング機能

ベアリングやモータなど円形ワークへ円弧を描いた美しい印字が簡単に行えます。設定は印字箇所の半径を入力するだけです。

コンパクト&ハイパワーレーザーマーキング装置μM5000・円形ワークへ印字したい時→扇状マーキング機能
コンパクト&ハイパワーレーザーマーキング装置μM5000・円形ワークへ印字したい時→扇状マーキング機能

斜め配列、反転印字もできます。

視認性を調整したい時

ハッチ機能(塗りつぶし機能)

ハッチ機能を使えば、文字の塗りつぶしを調整できます。しっかり見せたい印字と目立たせたくない印字の調整が可能です。

コンパクト&ハイパワーレーザーマーキング装置μM5000・視認性を調整したい時→ハッチ機能(塗りつぶし機能)

青アルマイト処理をしたアルミ材にハッチを変えて印字

コンパクト&ハイパワーレーザーマーキング装置μM5000・視認性を調整したい時→ハッチ機能(塗りつぶし機能)

塗りつぶしの角度も選べます。

ロゴマークやイラストなどを印字したい時

図形データインポート機能

CADデータなどの図形データをインポートできるので、ロゴマークや配線図など文字以外のテキストも簡単にマーキングできます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・ロゴマークやイラストなどを印字したい時→図形データインポート機能
コンパクト&ハイパワーレーザーマーキング装置μM5000・ロゴマークやイラストなどを印字したい時→図形データインポート機能

図形やロゴマークなどの印字ができます。

R面へ印字したい時

曲面印字

特殊なレンズを使用することにより、高低差のあるワークにも対応可能、曲面への印字も簡単に鮮やかに行えます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・R面へ印字したい時→曲面印字

Part2誰でもできる印字内容編集!タクトタイムを大幅に短縮!作業効率をUPする簡単編集機能

複数ワークへ一度に印字したい時

ステップアップ&リピート機能

リピート機能を使えば、複数ワークへの一括印字が簡単に行え、段取り換えの手間削減、導入台数の削減につながります。

  • 複数ワークへの一括印字
  • 段取り手間削減
  • 導入台数の削減
コンパクト&ハイパワーレーザーマーキング装置μM5000・複数ワークへ一度に印字したい時→ステップアップ&リピート機能

素早く位置合わせをしたい時

レイアウト表示機能・グリッド線表示機能

ワークイメージの表示

ワークイメージを表示しながら位置合わせができるので印字前から出来上がりが確認できます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・素早く位置合わせをしたい時→レイアウト表示機能・グリッド線表示機能
グリッド表示

グリッドを任意に表示できるので印字位置の微調整が簡単にできます。

コンパクト&ハイパワーレーザーマーキング装置μM5000・素早く位置合わせをしたい時→レイアウト表示機能・グリッド線表示機能

グリッドなし

コンパクト&ハイパワーレーザーマーキング装置μM5000・素早く位置合わせをしたい時→レイアウト表示機能・グリッド線表示機能

グリッドあり

製品番号や製造年月日を自動で更新したい時

シリアルナンバー機能

任意に設定できるシリアルナンバー機能を使えば、間違えることなくシリアルナンバーを印字できます。設定画面もわかり易く、カウントアップ/ダウンどちらも可能です。

コンパクト&ハイパワーレーザーマーキング装置μM5000・製品番号や製造年月日を自動で更新したい時→シリアルナンバー機能
コンパクト&ハイパワーレーザーマーキング装置μM5000・製品番号や製造年月日を自動で更新したい時→シリアルナンバー機能:先行ゼロ表示機能
先行ゼロ表示機能

文字数を変えずに、カウントアップしたい時に便利です。
製品名など、固定テキストと合せてもお使いいただけます。

自動カレンダー機能
コンパクト&ハイパワーレーザーマーキング装置μM5000・製品番号や製造年月日を自動で更新したい時→シリアルナンバー機能:自動カレンダー機能

自動で更新されるので、更新ミスがなくなります。

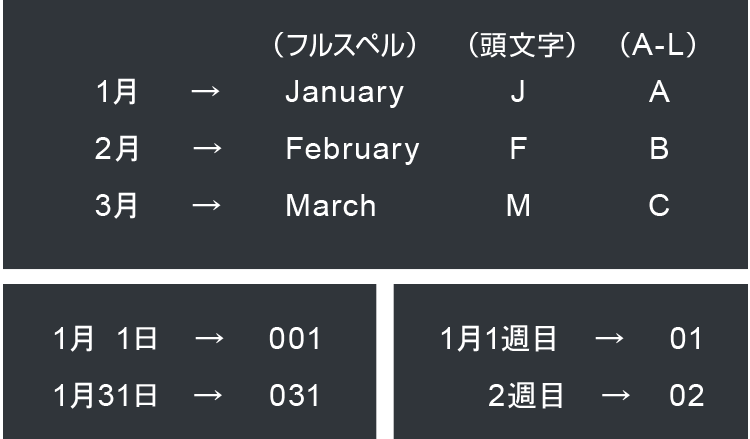

更に便利な!カレンダーオフセット機能
コンパクト&ハイパワーレーザーマーキング装置μM5000・製品番号や製造年月日を自動で更新したい時→シリアルナンバー機能:カレンダーオフセット機能

年、月、日を書き換えて印字できます。

その他

充実の安全機能を標準装備

どなたでも安心してお使いいただけるよう、レーザ遮光ドア、インターロック、緊急停止ボタンが標準装備されており安全対策は万全です。

レーザ遮光ドアについて

マイクロマーカーは、レーザ遮光ドアにOD値6(光学濃度)のアクリルフィルムを使用し、光の透過率を0.0001%に抑えることにより、使用上の安全を確保しています。

μM5000本体とレーザ遮光ドアやインターロック等機能の説明と名称
